Добыча нефти и газа. Фонтанная эксплуатация скважин.
|
|
Все известные способы эксплуатации скважин подразделяются на следующие группы:
1) фонтанный, когда нефть извлекается из скважин самоизливом;
2) компрессорный (газлифтный) - с помощью энергии сжатого газа, вводимого
в скважину извне;
3) насосный - извлечение нефти с помощью насосов различных типов.
Выбор способа эксплуатации нефтяных скважин зависит от величины пластового давления и глубины залегания пласта. Статистика по используемым способам эксплуатации скважин в России показана в табл. 20
Таблица 24 Статистика по используемым способам эксплуатации скважин в России
| Способ эксплуатации | Число скважин, % | Средний дебит, т/сут | Добыча, % от общей | ||
| нефти | жидкости | нефти | жидкости | ||
| Фонтанный | 4, 0 | 31, 1 | 51, 9 | 19, 5 | 9, 3 |
| Газлифтный | 1, 1 | 35, 4 | 154, 7 | 11, 6 | 14, 6 |
| УЭЦН | 48, 9 | 28, 5 | 118, 4 | 52, 8 | 63, 0 |
| ШСН | 44, 1 | 3, 9 | 11, 0 | 16, 1 | 13, 1 |
| Прочие | 1, 9 | - | - | - | - |
Примечание: ШСН – штанговые скважинные насосы;
УЭЦН – установки центробежных электронасосов.
Фонтанный способ применяется, если пластовое давление велико. В этом случае нефть фонтанирует, поднимаясь на поверхность по насосно-компрессорным трубам за счет пластовой энергии. Условием фонтанирования является превышение пластового давления над гидростатическим давлением столба жидкости, заполняющей скважину.
Фонтанные скважины имеют наземное и подземное оборудование.
К наземному оборудованию относятся колонная головка, фонтанная арматура и манифольды (выкидные линии).
Колонная головка предназначается для обвязки устья скважины с целью герметизации межтрубных пространств, а также для подвески обсадных колонн и установки фонтанной арматуры. Колонные головки выпускаются на различные давления от 14, 0 до 70, 0 МПа. В отдельных случаях (на газовых скважинах) применяются колонные головки на давление до 150, 0 МПа.
Фонтанная арматура (рис.37) состоит из трубной головки и фонтанной елки. Трубная головка устанавливаетсят на колонную головку. Трубная головка предназначена для подвески насосно-компрессорных труб (НКТ) и герметизации кольцевого пространства между фонтанными трубами и эксплуатационной колонной, а также для проведения различных геолого-технических мероприятий. Обычно трубная головка представляет собой крестовину с двумя боковыми отводами и трубной подвеской. Фонтанная елка устанавливается на трубную головку. Фонтанная елка предназначена для регулирования отбора нефти и газа, направления их в выкидные линии, проведения ремонтных работ и исследований, а также для закрытия скважины при необходимости. Елка состоит из вертикального ствола и боковых отводов-выкидов. Фонтанная арматура рассчитана на рабочее давление 7, 14, 21, 35, 70 и 105 МПа, имеет диаметр проходного сечения ствола от 50 до 150 мм.

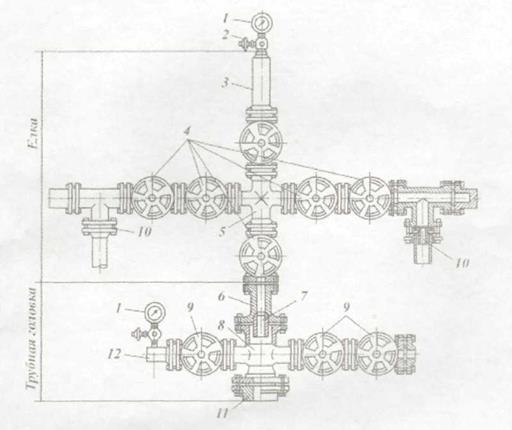

Рис.37 Арматура фонтанная крестовая для однорядного подъемника
1-манометр; 2-трехходовой кран; 3-буфер; 4, 9-задвижки; 5- крестовик елки; 6-переводная катушка; 7-переводная втулка; 8-крестовик трубной головки; 10-штуцеры; 11-фланец колонны; 12-буфер
Манифольд - это система труб и отводов и отводов с задвижками или кранами - служит для соединения фонтанной арматуры с трубопроводом, по которому продукция скважины поступает на групповую замерную установку (ГЗУ).
К подземному оборудованию относятся НКТ, т.е подъемник. В фонтанных скважинах применяют бесшовные, цельнотянутые НКТ диаметром от 48, 3 мм до 114, 3 мм, с толщиной стенок от 4 мм до 7 мм, длиной 5, 5 -10 м (в основном 7-8 м). Трубы изготавливаются из высоколегированных сталей на давление 1000 МПа.
Фонтанный способ эксплуатации распространен в Норвегии и в странах Ближнего и Среднего Востока. В нашей стране он использовался на ранних стадиях разработки месторождений нефти в Западной Сибири. Все газовые скважины эксплуатируются фонтанным способом.
