Лабораторная работа № 5. Тема: “ Исследование свойств магнитных материалов”
Тема: “ Исследование свойств магнитных материалов”
Факультет: ЭлМ Выполнили студенты группы 022-0702: Васильев А.С. Епанешников И.А. Усов М.С.
Проверил: Иванов Е.А.
Псков Цель работы: исследование свойств ферромагнитных материалов с помощью осциллографа по виду гистерезисной петли и основной кривой намагничивания.
1. Схема установки для исследования ферромагнитных материалов приведена на рис. 1. Рис. 1 Схема установки для исследования ферромагнитных материалов с помощью осциллографа ГЗ-1 - звуковой генератор; ОСЦ - электронный осциллограф с горизонтальным (х) и вертикальным (у) входами; П - испытываемый образец; R1 - образцовое сопротивление (10Ом); С1 и R2 - интегрирующая цепочка (1мкФ, 300 кОм); wк.3 - короткозамкнутые витки (1, 2, 3, 4); w1 - витки первичной обмотки (100в); w2 - витки вторичной обмотки (1330в).
2. Результаты градуировки осей осциллографа приведены в таблице 1. Таблица 1 – Результаты градуировки осей осциллографа
Масштаб горизонтальной оси осциллографа вычислили по формуле (1). Масштаб вертикальной оси осциллографа вычислили по формуле (2).
Формула (1):
где
Формула (2):
где
осциллографа, В
3. Результаты определения потерь в образце ферромагнитного материала, приведены в таблицах 2, 3. Таблица 2 – Результаты определения потерь в образце ферромагнитного материала при наложении короткозамкнутых витков
Потери в образце вычислили по формуле (3). Формула (3):
где r - плотность материала образца, г/см3.
Удельные потери в образце в секунду определяются по формуле (4). Формула (4):
где
Таблица 3 – Результаты определения потерь в образце ферромагнитного материала на разных частотах
Таблица 3 рассчитывается аналогично таблице 2 по формулам (3) и (4).
4. Кривые зависимости удельных потерь от числа короткозамкнутых витков Рисунок 1 – Кривая зав-ти удельных потерь от числа к.з. витков Рисунок 2 – Кривая зав-ти удельных потерь от частоты 5. Результаты определения зависимости m от H, приведены в таблице 4. Таблица 4 – Результаты определения зависимости m от H
6. Магнитную проницаемость образца определили по формуле (4). Формула (4): где B и H снимаются с основной кривой намагничивания.

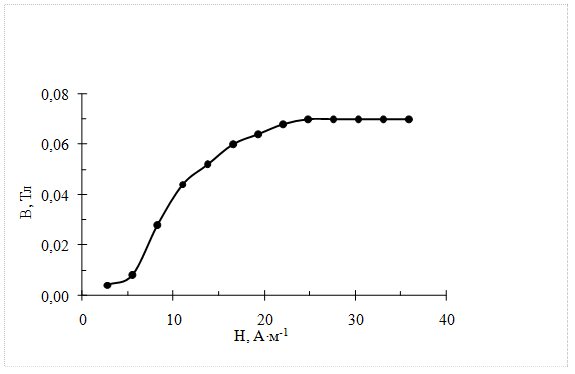

7. Основные кривые намагничивания Рисунок 3 - Основная кривая намагничивания Рисунок 4 – Основная кривая намагничивания Рисунок 5 – Основная кривая намагничивания Рисунок 6 – Основная кривая намагничивания Рисунок 7 – Основная кривая намагничивания

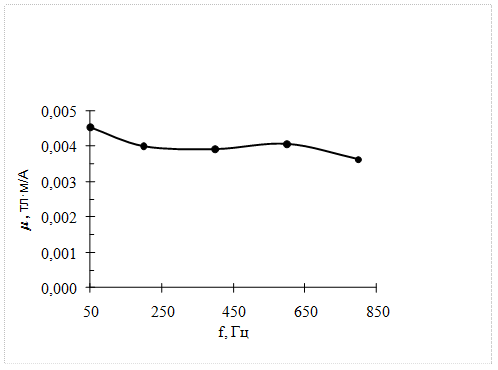

График зависимости mмакс от частоты приведён на рисунке 8. Рисунок 8 – График зависимости mмакс от частоты
8. Выводы: 1) из рисунков 1 и 2 видно, что при увеличении количества короткозамкнутых витков и при повышении частоты удельные потери увеличиваются; 2) из рисунков 3-7 видно, что при В ≈ 0, 07 Тл на разных частотах ферромагнетик достигает точки насыщения и индукция больше не повышается; 3) из рисунка 8 видно, что магнитная проницаемость mмакс уменьшается с увеличением частоты.
|
