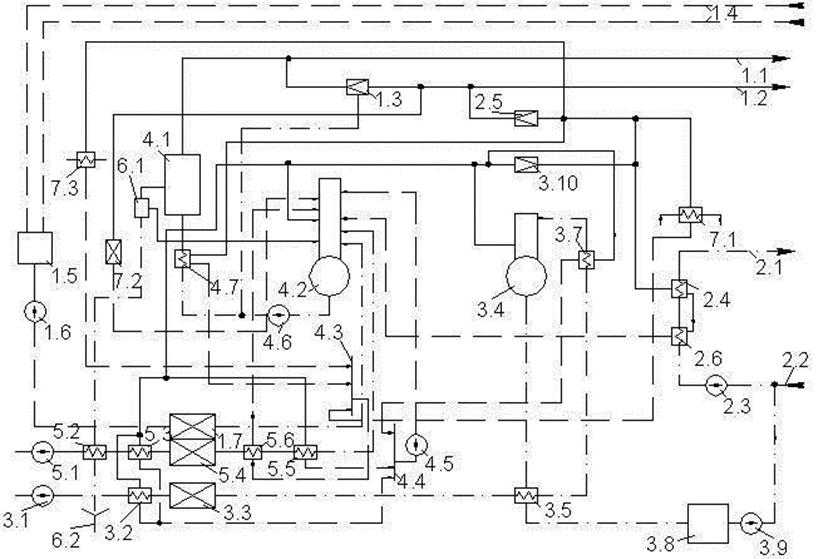

Подготовка принципиальной тепловой схемы паровой котельной








1). Блок подачи пара внешним потребителям.

1.1. Внешний паропровод с высоким давлением пара, отпускаемого непосредственно от котлов.

1.2. Внешний паропровод с низким давлением пара.

1.3. Редукционно-охладительная установка (РОУ), предназначенная для получения пара низкого давления с заданными параметрами.

1.4. Трубопроводы конденсата, возвращаемого от внешних потребителей пара.

1.5. Бак сбора возвращаемого конденсата.

1.6. Конденсатный насос.

1.7. Конденсатоочистка.

2). Блок нагрева сетевой воды для внешних потребителей.

2.1. Подающий трубопровод.

2.2. Обратный трубопровод.

2.3. Сетевой насос.

2.4. Подогреватель сетевой воды (ПСВ).

2.5. Редукционная установка (РУ), предназначенная для снижения давления пара до 0, 6 МПа.

2.6. Охладитель конденсата, предназначенный для охлаждения конденсата после ПСВ для предотвращения вскипания конденсата в конденсатопроводе и в деаэраторе питательной воды.

3.1. Насос сырой воды.

В качестве сырой воды для подпитки тепловых сетей, в соответствии с нормами проектирования [7], при открытой системе теплоснабжения должна применяться только вода питьевого качества.

3.2. Подогреватель сырой воды, предназначен для подогрева сырой воды перед ХВО до температуры 30 – 40 0С.

3.3. Химводоочистка для тепловой сети (ХВОТС).

3.4. Деаэратор подпиточной воды для тепловой сети (ДПТС) атмосферного типа. В открытых системах допускается применение вакуумных ДПТС.

3.5. Охладитель подпиточной воды после ДПТС до температуры 70 0С.

3.6. Охладитель конденсата подогревателей с давлением пара 0, 6 МПа, (ПВД







питательной воды (4.7) и калорифер для подогрева дутьевого воздуха (7.3)).

3.7. Пароводяной подогреватель ХОВ воды перед ДПТС. В случае установки охладителя конденсата (3.6) этот подогреватель устанавливается тогда, когда в охладителе конденсата не удается подогреть химочищенную воду до температуры 94 0С.

3.8. Бак-аккумулятор подпиточной воды в открытых системах.

3.9. Подпиточный насос.

3.10. Редукционная установка (РУ) для снижения давления пара с 0, 6 МПа до 0, 12 МПа, необходимого для работы атмосферных деаэраторов и для подогрева сырой и химочищенной воды.

4). Блок питательной воды котлов.

4.1. Паровой котел.

4.2. Деаэратор питательной воды котлов (ДПВ).

4.3. Сборный коллектор потоков конденсата от подогревателей с давлением пара 0, 6 МПа.

4.4. Сборный коллектор потоков конденсата от подогревателей с давлением пара 0, 12 МПа.

4.5. Насос для перекачки конденсата в ДПВ. В паровых котельных, при обосновании, могут применяться другие схемы сбора конденсата и подачи его в ДПВ.

4.6. Питательный насос.

4.7. Подогреватель высокого давления (ПВД) для подогрева питательной воды перед котлом. Этот подогреватель устанавливается в тех случаях, когда температура питательной воды на входе в котел по техническим требованиям завода-изготовителя должна быть 145 0С, т.е. выше температуры в ДПВ.

5). Блок подготовки и подачи добавочной воды для котлов.

5.1. Насос сырой воды.

5.2. Охладитель сбросной продувочной воды до максимальной температуры сбросных вод, допускаемых нормами по защите окружающей среды.

5.3. Подогреватель сырой воды перед ХВО.

5.4. Химводоочистка (ХВО) для добавочной воды котлов.

5.5. Подогреватель химочищенной воды перед ДПВ.

6). Блок использования тепла непрерывной продувки котлов.

6.1. Расширитель непрерывной продувки котлов.

5.2. Охладитель сбросной продувочной воды (из блока 5).

6.2. Устройство для приема сбросной продувочной воды после охладителя.

7). Блок собственных нужд котельной.

7.1. Подогреватель воды на нужды отопления, вентиляции и горячего водоснабжения котельной.

Кроме схемы этого подогревателя, приведенной на рис. 3.1, в котельных могут применяться схемы включения такого подогревателя в контур водяных сетей с использованием сетевой воды в качестве греющего теплоносителя.

7.2. Подогреватель для непрерывного подогрева мазута для подсветки факела угольных котлов при их работе на сниженных нагрузках. Согласно рекомендациям [5] для подогрева мазута используется пар с давлением 1, 4 МПа.

7.3. Калорифер для подогрева дутьевого воздуха.
