Загальна будова та комплект постачання автомата (кулемета)






Автомат (кулемет) складається з наступних основних частин і механізмів (рис. 1.5.3):

- ствола зі ствольною коробкою, прицільним пристосуванням, прикладом і пістолетною рукояткою;

- кришки ствольної коробки;

- затворної рами з газовим поршнем;

- затвора;

- поворотного механізму;

- газової трубки зі ствольної накладкою;

- ударно-спускового механізму;

- цівки;

- магазина.

Крім того, в автомата мається дульний гальмо-компенсатор і багнет-ніж, а в кулемета - полум’ягасник і сошка.

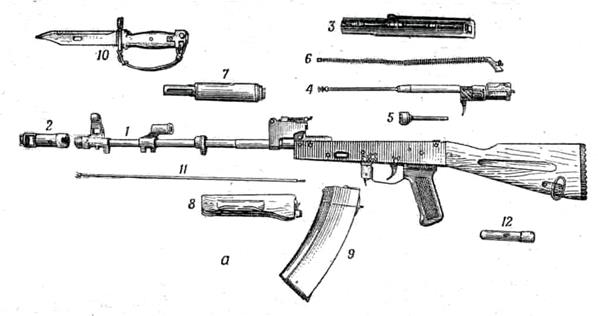

Рис. 1.5.3. Основні частини і механізми автомата (кулемета) і його належності:

а - автомата; б - кулемета; 1 - ствол зі ствольною коробкою, з ударно спусковим механізмом, прицільним пристосуванням, прикладом і пістолетною рукояткою, а в кулемета і із сошкою; 2 - дульний гальмо-компенсатор; 3 - кришка ствольної коробки; 4 - затворна рама з газовим поршнем; 5 - затвор; 6 - поворотний механізм; 7 - газова трубка зі ствольної накладкою; 8 – цівка; 9 - магазин; 10 - багнет-ніж; 11 - шомпол; 12 - пенал належності; 13 - полум’ягасник

В комплект постачання автомата (кулемета) входять: належність, ремінь та сумка (у кулемета дві сумки) для магазинів; в комплект автомата (кулемета) з прикладом, який складається, крім того, входить чохол для автомата (кулемета) з кишенею для магазина, а у комплект автомата (кулемета) з нічним прицілом входить також нічний стрілецький приціл універсальний. Більш детально комплект постачання вказаний у таблиці:





№ з\п Найменування Од. вимір. АК74 АКС74 АК74Н РПК74/ РПКС74 РПК74Н
  Приціл шт. - -   -
  ЗІП до прицілу (відпов. до описи) шт. - -   -
    Технічне описання та інструкція по експлуатації прицілу шт. - -   -
  Формуляр на приціл шт. - -   -
  Багнет-ніж шт.       - -
  Магазин шт.
  Пенал з кришкою шт.
  Вибивач шт.
  Протирка шт.
  Викрутка шт.
  Йоржик шт.
  Маслянка шт.
  Ремінь тесьм’яний уніфікований шт.
  Сумка до магазинів шт.
  Обойма шт.
  Перехідник шт.
  Чохол шт. -   - -/1 -



Автоматична дія автомата (кулемета) базується на використанні енергії порохових газів, які відводяться з каналу ствола в газову камеру.

При пострілі частина порохових газів, які ідуть за кулею, спрямовується через отвір у стінці ствола в газову камеру, давить на передню стінку газового поршня і відкидає поршень і затворну раму з затвором у заднє положення. При відході затворної рами назад відбувається відпирання затвора, затвор витягає з патронника гільзу і викидає її назовні, затворна рама стискає поворотну пружину і зводить курок (ставить його на взвод автоспуску).

У переднє положення затворна рама з затвором повертається під дією поворотного механізму, затвор при цьому досилає черговий патрон з магазина в патронник і закриває канал ствола, а затворна рама виводить шептало автоспуску з-під взводу автоспуску курка. Курок стає на бойовий взвод. Запирання затвора здійснюється його поворотом навколо подовжньої осі вправо, в результаті чого бойові виступи затвора заходять за бойові упори ствольної коробки.

Якщо перемикач встановлений на автоматичний вогонь, то стрільба буде продовжуватися доти, поки натиснутий спусковий крючок і в магазині є патрони.

Якщо перемикач встановлений на одиночний вогонь, то при натисканні на спусковий крючок відбудеться тільки один постріл; для проведення наступного пострілу необхідно відпустити спусковий крючок і натиснути на нього знову.
