Повне розбирання автомата (кулемета)

Повне розбирання автомата (кулемета) робиться у наступному порядку:

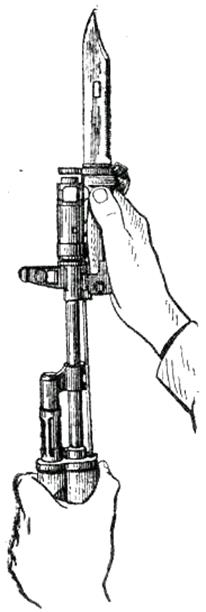

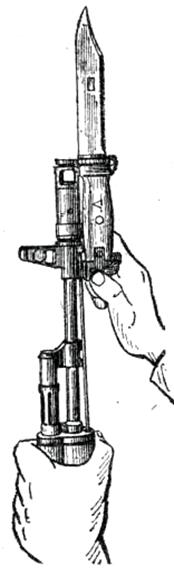

1. Зробити неповне розбирання.

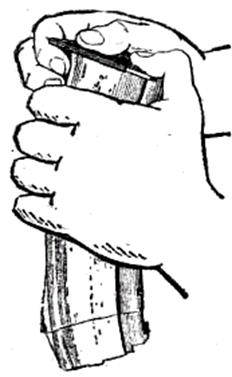

2. Розібрати магазин. Узяти магазин у ліву руку кришкою нагору (опуклою частиною від себе); правою рукою за допомогою вибивача утопити виступ стопорної планки в отвір на кришці магазина, великим пальцем лівої руки зсунути кришку трохи вперед (рис. 1.5.39), правою рукою зняти кришку з корпуса, утримуючи при цьому стопорну планку великим пальцем лівої руки; поступово звільняючи пружину, вийняти її разом зі стопорною планкою і подавачем з корпуса магазина; відокремити подавач від пружини.

3. Розібрати поворотний механізм. Взяти поворотний механізм у ліву руку, поставити направляючий стрижень вертикально п'ятою донизу на стіл або упор, стиснути поворотну пружину вниз, правою рукою розвести кінці рухливого стрижня і відокремити муфту (рис. 1.5.40); зняти пружину з направляючого стрижня; відокремити рухливий стрижень від направляючого стрижня.

4. Розібрати затвор. Виштовхнути вибивачем шпильку, яка утримує ударник і вісь викидача (рис. 1.5.41), і витягти ударник з каналу затвора; виштовхнути вибивачем вісь викидача. Віджимаючи великим пальцем правої руки зачіп викидача (від центра затвора) і притримуючи його вказівним пальцем, витягти викидач із пружиною з паза затвора.

5. Розібрати ударно-спусковий механізм (розбирання і збирання робиться під керівництвом офіцера або майстра по ремонту озброєння):

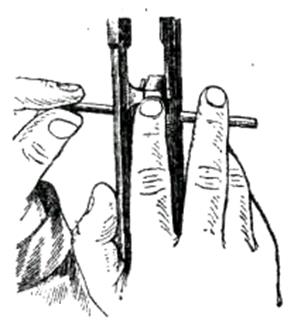

Рис. 1.5.41. Виштовхування шпильки при відокремленні викидача та ударника від затвора

- відокремити вузол спускового механізму: утримуючи автомат (кулемет) лівою рукою за ствольну коробку, правою за допомогою вибивача натиснути на важіль автоспуску і роз'єднати шептало автоспуску з курком; спустити курок з бойового взводу; тонким кінцем вибивача підняти лівий кінець бойової пружини і пальцями завести його за бойовий взвод курка, викруткою вивести довгий кінець пружини автоспуску з кільцевої проточки осі спускового крючка; вибивачем просуваючи вісь спускового крючка вліво, вийняти її; тонким кінцем вибивача підняти правий кінець бойової пружини і пальцями завести його за бойовий взвод курка (рис. 1.5.42); витягти зі ствольної коробки вузол спускового механізму, який складається із спускового крючка, шептала з пружиною, сповільнювача з пружиною і трубчастої осі;

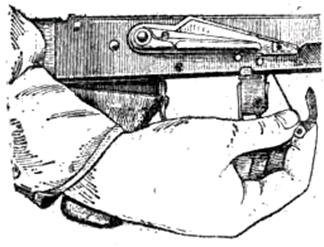

Рис. 1.5.42. Заведення правого кінця бойової пружини за бойовий взвод курка

- розібрати вузол спускового механізму (робиться при сильному забрудненні): взяти вузол спускового механізму в ліву руку, зсунути трубчасту вісь вправо, а потім, притискаючи шептало одиночного вогню великим пальцем лівої руки вниз і утримуючи сповільнювач вказівним і великим пальцями цієї руки, вийняти трубчасту вісь (рис. 1.5.43), відокремити сповільнювач, його пружину і шептало з пружиною від спускового крючка;

- відокремити курок: натискаючи викруткою на довгий кінець пружини автоспуску, вивести його з кільцевої проточки осі курка і вибивачем зсунути вісь курка вліво; притримуючи курок правою рукою, лівої вийняти вісь курка; повернути курок так, щоб ліва цапфа була спрямована убік патронника, і витягти курок зі ствольної коробки (рис. 1.5.44); відокремити бойову пружину від курка;

- відокремити автоспуск: вибивачем зсунути вліво вісь автоспуску і вийняти її; витягти автоспуск із пружиною через вікно для магазина (рис.1.5.45); відокремити пружину від автоспуску;

- відокремити перемикач: повернути перемикач нагору до вертикального положення, зсунути його вправо і відокремити від ствольної коробки.

6. Відокремити цівку (цівка відокремлюється в рідких випадках: при видаленні складського змащення, після потрапляння автомата або кулемета у воду і т.п.). Взяти автомат (кулемет) лівою рукою за цівку, правої за допомогою викрутки або пеналу належності повернути замикач цівки на півоберта вперед; великими пальцями обох рук (рис. 1.5.46) зсунути сполучну муфту з цівки до газової камери; подати цівку вперед і відокремити її від ствола.

Якщо автомат (кулемет) має пластмасова цівку, необхідно при розбиранні відокремити від неї металевий екран. При відокремленні екрана не слід застосовувати великих зусиль, щоб уникнути деформації бічних стінок екрана.

Збирання автомата (кулемета) після повного розбирання робиться у наступній послідовності:

1. Приєднати цівку. Утримуючи автомат (кулемет) лівою рукою за ствольну коробку, правою прикласти цівку знизу до ствола і зсунути її до ствольної коробки так, щоб виступ цівки увійшов у гніздо ствольної коробки; притискаючи цівку до ствольної коробки, насунути сполучну муфту на цівку і повернути замикач на півоберта назад.

2. Зібрати ударно-спусковий механізм:

- приєднати перемикач: утримуючи автомат (кулемет) лівою рукою, правою ввести сектор перемикача у фігурний отвір правої стінки ствольної коробки так, щоб цапфи увійшли в отвори в стінках ствольної коробки; поставити перемикач на автоматичний вогонь (АВ);

- приєднати автоспуск: вставити короткий кінець пружини в отвір виступу автоспуску і через вікно для магазина ввести автоспуск із пружиною в ствольну коробку; поставити важіль автоспуску на своє місце і ввести праворуч вибивач в отвори для осі автоспуску і пружини; утримуючи автоспуск із пружиною правою рукою, лівою вставити вісь (рис. 1.5.47);

- приєднати курок: надягти бойову пружину на цапфи курка петлею з боку бойового взводу (рис. 1.5.48) і завести її кінці за бойовий взвод курка; утримуючи курок і кінці пружини пальцями правої руки, вставити курок у ствольну коробку лівою цапфою убік патронника і сполучити його отвору з відповідними отворами в ствольній коробці; ввести праворуч вибивач товстим кінцем в отвори ствольної коробки і курка, викруткою притиснути довгий кінець пружини автоспуску до дна ствольної коробки і просунути вибивач до виходу її в лівий отвір ствольної коробки; утримуючи курок правою рукою, вставити ліворуч вісь курка, просунувши її вправо до відмовлення (повинний бути чутний щиглик); пальцями правої руки зняти правий кінець бойової пружини з бойового взводу курка та опустити його на дно ствольної коробки;

- зібрати вузол спускового механізму: взяти в ліву руку спусковий крючок, приєднати до нього сповільнювач курка і правою рукою просунути трубчасту вісь через отвори в сповільнювачі і правій стінці крючка; притримуючи пальцем лівої руки трубчасту вісь від зсуву вправо, помістити пружину сповільнювача між стінками спускового крючка довгим кінцем нагору і вперед; сполучаючи отвір у пружині з отвором у правій стінці спускового крючка, просунути трубчасту вісь вліво; вставити пружину в отвір шептала одиночного вогню; шептало з пружиною правою рукою поставити між лівою стінкою спускового крючка і пружиною сповільнювача так, щоб нижній кінець пружини шептала ввійшов у виїмку спускового крючка; притискаючи шептало великим пальцем лівої руки до дна виїмки спускового крючка, сполучити отвори в шепталі і лівій стінці спускового крючка, просунути трубчасту вісь до упора буртика осі в стінку сповільнювача; за допомогою вибивача завести довгий кінець пружини в паз засувки сповільнювача;

- приєднати вузол спускового механізму: помістити вузол спускового механізму в ствольну коробку на своє місце; вибивачем підняти правий кінець бойової пружини догори і покласти його на прямокутний виступ спускового крючка; вставити з лівої сторони ствольної коробки вісь спускового крючка, просунути її вправо через отвори в ствольній коробці і трубчастій осі до відмовлення (довгий кінець пружини автоспуску при цьому повинний знаходитися зверху осі); вибивачем завести довгий кінець пружини автоспуску в кільцеву проточку осі спускового крючка; пальцями правої руки зняти лівий кінець бойової пружини з бойового взводу курка і покласти його на прямокутний виступ спускового крючка; натиском вибивача на кінці осей автоспуску, курка і спускового крючка перевірити стопоріння осей довгим кінцем пружини автоспуску; поставити курок на взвод автоспуску.

3. Зібрати затвор. Вставити викидач із пружиною в паз затвора і прикласти головну частину викидача до якої-небудь опори; натиснувши на викидач, вставити вісь викидача в отвір під ведучим виступом затвора так, щоб виріз на осі був звернений убік циліндричної частини затвора; взяти затвор у ліву руку ведучим виступом догори, а циліндричною частиною до себе і ввести в канал затвора ударник великим вирізом вліво; з боку ведучого виступу вставити в отвір затвора шпильку і просунути її до кінця.

4. Зібрати поворотний механізм. Уперти п’ятку направляючого стрижня в стіл (упор); надягти пружину на направляючий стрижень і зжати її настільки, щоб кінець направляючого стрижня вийшов з неї; утримуючи лівою рукою пружину, правої розвести кінці рухливого стрижня, просмикнути один з них у петлю, що утворилася, і відпустити пружину до упора в рухливий стрижень (рис. 1.5.49); вставити муфту між кінцями рухливого стрижня; лівою рукою стиснути пружину, правою перевести рухливий стрижень у вертикальне положення, після чого плавно відпустити пружину до упора її в муфту.

5. Зібрати магазин. Приєднати подавач до пружини магазина введенням першого витка вільного кінця пружини під загин подавача; вставити пружину з подавачем у корпус магазина; утопити стопорну планку в корпус і, утримуючи її в такому положенні, надягти кришку магазина на корпус так, щоб вона своїми захватами утримувалася на загинах корпуса, а виступ стопорної планки заскочив в отвір кришки (повинний бути чутний щиглик).

6. Подальше збирання робити, як після неповного розбирання.
