Расчет интерференционной картины от двух источников

Расчет интерференционной картины для рассмотренных выше методов наблюдения интерференции света можно провести, используя две узкие параллельные щели, расположенные достаточно близко друг к другу (рис. 6).

Рис.6

Щели S ₁ и S ₂ находятся на расстоянии d друг от друга и являются когерентными (реальными или мнимыми изображениями источника S в ка­кой-то оптической системе) источниками света. Интерференция наблюдается в произ­вольной точке А экрана, параллельного обеим щелям и расположенного от них на расстоянии l, причем l > > d. Начало отсчета выбрано в точке О, симметричной от­носительно щелей.

Интенсивность в любой точке А экрана, лежащей на расстоянии х от О, определяется оптической разностью хода D =s ₂ —s ₁. Из рис. 6 имеем

откуда , или

Из условия l > > d следует, что s ₁ + s ₂ » 2 l, поэтому

(1)

Максимумы интенсивности будут наблюдаться в случае, если

(2)

а минимумы — в случае, если

(3)

Расстояние между двумя соседними максимумами (или минимумами), называемое шириной интерференционной полосы, равно

(4)

D x не зависит от порядка интерференции (величины т) и является постоянной для данных l, d и l ₀. Согласно формуле (4), D x обратно пропорционально d; следовате­льно, при большом расстоянии между источниками, например при d» l, отдельные полосы становятся неразличимыми. Для видимого света l ₀»10^–7 м, поэтому четкая, доступная для визуального наблюдения интерференционная картина имеет место при l > > d (это условие и принималось при расчете). По измеренным значениям l, d и D х, используя (4), можно экспериментально определить длину волны света. Из выраже­ний (2) и (3) следует, таким образом, что интерференционная картина, создава­емая на экране двумя когерентными источниками света, представляет собой чередова­ние светлых и темных полос, параллельных друг другу. Главный максимум, соответст­вующий т= 0, проходит через точку О. Вверх и вниз от него на равных расстояниях друг от друга располагаются максимумы (минимумы) первого (т= 1), второго (т =2) порядков и т.д.

Описанная картина, однако, справедлива лишь при освещении монохроматическим светом (l ₀=const). Если использовать белый свет, представляющий собой непрерыв­ный набор длин воли от 0, 39мкм (фиолетовая граница спектра) до 0, 75мкм (красная граница спектра), то интерференционные максимумы для каждой длины волны будут, согласно формуле (4), смещены друг относительно друга и иметь вид радужных полос. Только для m =0 максимумы всех длин воли совпадают, и в середине экрана будет наблюдаться белая полоса, по обе стороны которой симметрично расположатся спектрально окрашенные полосы максимумов первого, второго порядков и т. д. (ближе к белой полосе будут находиться зоны фиолетового цвета, дальше — зоны красного цвета).

6.Интерференция света в тонких пленках

В природе часто можно наблюдать радужное окрашивание тонких пленок (масляные пленки на воде, мыльные пузыри, оксидные пленка на металлах), возникающее в ре­зультате интерференции света, отраженного двумя поверхностями пленки.

Пусть на плоскопараллельную прозрачную пленку с показателем преломления п и толщиной d под углом i (рис. 7) падает плоская монохроматическая волна (для простоты рассмотрим один луч).

Рис.7

На поверхности пленки в точке О луч разделится на два: частично отразится от верхней поверхности пленки, а частично преломится. Преломленный луч, дойдя до точки С, частично преломится в воздух (п ₀ = 1), а частич­но отразится и пойдет к точке В. Здесь он опять частично отразится (этот ход луча в дальнейшем из-за малой интенсивности не рассматриваем) и преломится, выходя в воздух под углом i. Вышедшие из пленки лучи 1 и 2 когерентны, если оптическая разность их хода мала по сравнению с длиной когерентности падающей волны. Если на их пути поставить собирающую линзу, то они сойдутся в одной из точек Р фокальной плоскости линзы. В результате возникает интерференционная картина, которая опреде­ляется оптической разностью хода между интерферирующими лучами.

Оптическая разность хода, возникающая между двумя интерферирующими лучами от точки О до плоскости АВ,

где показатель преломления окружающей пленку среды принят равным 1, а член ± l ₀/2 обусловлен потерей полуволны при отражении света от границы раздела. Если п > n ₀, то потеря полуволны произойдет в точке О и вышеупомянутый член будет иметь знак минус; если же п < n ₀, то потеря полуволны произойдет в точке С и l ₀/2 будет иметь знак плюс. Согласно рис. 249, OC=CB=d/ cos r, OA = OB sin i = 2 d tg r sin i. Учитывая для данного случая закон преломления sin i = n sin r, получим

С учетом потери полуволны для оптической разности хода получим

(1)

Для случая, изображенного на рис. 7 (п > n ₀),

В точке Р будет интерференционный максимум, если

(2)

и минимум, если

(3)

Интерференция, как известно, наблюдается, только если удвоенная толщина пластинки меньше длины когерентности падающей волны.

Полосы равного наклона (интерференция от плоскопараллельной пластинки). Из выражений (2) и (3) следует, что интерференционная картина в плоскопараллельных пластинках (пленках) определяется величинами l0, d, п и i. Для данных l0, d, и n каждому наклону i лучей соответствует своя интерференционная полоса. Ин­терференционные полосы, возникающие в результате наложения лучей, падающих на плоскопараллельную пластинку под одинаковыми углами, называютсяполосами равного наклона.

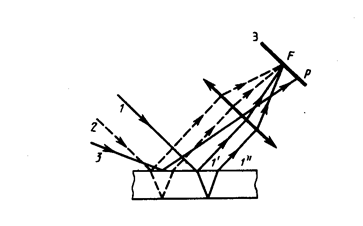

Рис.8.

Лучи 1' и 1", отразившиеся от верхней и нижней граней пластинки (рис. 8), параллельны друг другу, так как пластинка плоскопараллельна. Следовательно, ин­терферирующие лучи 1' и 1" «пересекаются» только в бесконечности, поэтому говорят, что полосы равного наклона локализованы в бесконечности. Для их наблюдения исполь­зуют собирающую линзу и экран (Э), расположенный в фокальной плоскости линзы. Параллельные лучи 1' и 1" соберутся в фокусе F линзы (на рис. 8 ее оптическая ось параллельна лучам 1' и 1"), в эту же точку придут и другие лучи (на рис. 8 – луч 2), параллельные лучу 1, в результате чего увеличивается общая интенсивность. Лучи 3, наклоненные под другим углом, соберутся в другой точке Р фокальной плоскости линзы. Легко показать, что если оптическая ось линзы перпендикулярна поверхности пластинки, то полосы равного наклона будут иметь вид концентрических колец с цент­ром в фокусе линзы.

2. Полосы равной толщины (интерференция от пластинки переменной толщины). Пусть на клин (угол a между боковыми гранями мал) падает плоская волна, направле­ние распространения которой совпадает с параллельными лучами 1 и 2 (рис. 9).

Рис.9

Из всех лучей, на которые разделяется падающий луч 1, рассмотрим лучи 1' и 1", отразившиеся от верхней и нижней поверхностей клина. При определенном взаимном положении клина и линзы лучи 1' и 1" пересекутся в некоторой точке А, являющейся изображением точки В. Так как лучи 1' и 1" когерентны, они будут интерферировать. Если источник расположен довольно далеко от поверхности клина и угол a ничтожно мал, то оптическая разность хода между интерферирующими лучами 1' и 1" может быть с достаточной степенью точности вычислена по формуле (1), где d — тол­щина клина в месте падения на него луча. Лучи 2' и 2", образовавшиеся при делении луча 2, падающего в другую точку клина, собираются линзой в точке А'. Оптическая разность хода уже определяется толщиной d'. Таким образом, на экране возникает система интерференционных полос. Каждая из полос возникает при отражении от мест пластинки, имеющих одинаковую толщину (в общем случае толщина пластинки может изменяться произвольно). Интерференционные полосы, возникающие в резуль­тате интерференции от мест одинаковой толщины, называются полосами равной толщины.

Так как верхняя и нижняя грани клина не параллельны между собой, то лучи 1 ' и 1 " (2 ' и 2 ") пересекаются вблизи пластинки, в изображенном на рис. 9 случае — над ней (при другой конфигурации клина они могут пересекаться и под пластинкой). Таким образом, полосы равной толщины локализованы вблизи поверхности клина. Если свет падает на пластинку нормально, то полосы равной толщины локализуются на верхней поверхности клина.
