Оборудование для изготовления заготовок

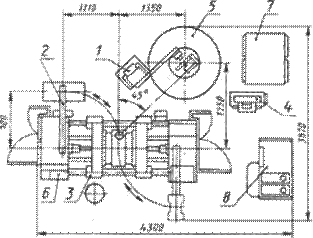

Типовыми операциями по выполнению заготовок и деталей типа тел вращения и корпусных являются: · рубка круглого проката; · ковка и горячая штамповка; · радиальная и торцевая раскатка; · литье. Для роботизированных комплексов заготовительного крупносерийного и массового производства характерно использование автоматизированных машин для литья под давлением, литья алюминиевых и пластмассовых изделий в металлические формы, кокильных, а также специализированных машин для изготовления оболочковых форм и зачистки отливок. Структурное построение таких комплексов характеризуется индивидуальным использованием основного литейного оборудования, обслуживаемого промышленными роботами и автоматизированными вспомогательными устройствами. Комплекс А5925 (рис. 1) на базе кокильной машины и промышленных роботов специального исполнения предназначен для автоматизации основных технологических операций при изготовлении отливок массой до 10 кг. 1.ПР (специальное исполнение); для заливки металла (1 шт.); 2.ПР (специальное исполнение) для съема и передачи отливок (1 шт.); 3.машина для литья в кокиль мод. 5925 (1 шт.); 4.установка термостатирования кокиля (1 шт.); 5.электропечь мод. САТ 0, 25 (1 шт.); 6.пульт управления ПР (1 шт.); 7.электрооборудование (1 шт.); 8.гидростанция (1 шт.). Рис..1. Комплекс для литья в кокиль мод. А5925 (с ПР)
Специальный ПР-заливщик производит отбор дозы металла из раздаточной печи, перенос ковша и заливку металла в кокиль. ПР-съемщик предназначен для съема отливок и передачи их в тару. Комплекс для литья под давлением мод А97 (рис. 2) предназначен для автоматизации изготовления отливок массой до 70 кг.
1 – ПР-съемщик мод. А9720 (1 шт.); 2 – манипулятор-смазчик мод. ЛМ20Ц.82.05. (1 шт.); 3 – манипулятор-заливщик мод. ЛМС125 (1 шт.); 4 – машина для литья под давлением мод. 7111 (1 шт.); 5 – пресс для обрубки литников (1 шт.); 6 – электропечь мод. САТ 0, 25 (1 шт.); 7 – установка для охлаждения (1 шт.); 8 – пульт управления (1 шт.); 9 – установочная площадка (1 шт.); 10 – электрооборудование (1 шт.). Рис. 2. Комплекс для литья под давлением мод. А97
|
