Порошковые огнетушители
|
|
Порошковые огнетушители используются в качестве первичного средства тушения загорания пожаров класса А (твердых веществ), В (жидких веществ), С (газообразных веществ) и электроустановок, находящихся под напряжением до 1000 В.
Огнетушители не предназначены для тушения загораний щелочных и щелочноземельных металлов и других материалов, горение которых может происходить без доступа воздуха.
Сводные технические характеристики основных переносных и передвижных порошковых огнетушителей приведены в табл. 8.4.2.
Таблица 8.4.2.
| Марка огнетушителя | Кол-во ОТВ, кг | Огнетушащая способность | Рабочее давление*, МПа (кгс/см2) | Время подчи ОТВ, с, не менее | Длина выброса, м | Габаритные размеры, HxLxB, мм | Масса, кг | Вместимость баллона для газа, л |
| Переносные | ||||||||
| ОП-1(б) | 0, 85 | 1А, 13В | 1, 2(12) | 137x100 | 2 2 | 0, 06 | ||
| ОП-1(з) | 1, 0 | 1А, 13В | 1, 6(16) | 316x135 | 2 2 | - | ||
| ОП-2(з) | 2, 0 | 1А, 21В | 1, 6(16) | 325x150 | 3, 7 | - | ||
| ОП-3(з) | 3, 0 | 2А, 34 В | 1, 6(16) | з | 428x150 | 5, 2 | - | |
| ОП-5(з) | 5, 0 | 2А, 55 В | 1, 6(16) | 3, 5 | 450x320 | 8, 2 | - | |
| ОП-5(б) | 5, 0 | 2А, 55 В | 1, 2(12) | 3, 5 | 450x320 | 0, 175 | ||
| ОП-10(з) | 10, 0 | 4А, 144В | 1, 6(16) | 4, 5 | 628x350 | - | ||
| ОП-10(б) | 10, 0 | 4А, 144В | 1, 2(12) | 4, 5 | 628x350 | 0, 350 |
| Передвижные | ||||||||
| ОП-50(б) | 42, 5 | 10А, 233В | 1, 2(12) | 1020х460х480 | 1, 5 | |||
| ОП-50(з) | 42, 5 | 10А, 233В | 1, 2(12) | 1020х460х480 | - | |||
| ОП- 100(з) | 85, 0 | 15А, 233В-3 | 1, 2(12) | 1300х700х1000 | - | |||
| ОП- 100(6) | 90, 2 | 15А, 233В-3 | 1, 5(15) | 1170х630х800 | ||||
| С газогенерирующим элементом | ||||||||
| ОП-6(г) | 5, 0 | 2А, 55В | 1, 17±0, 1 2 | 3, 0 | 480x150 | - | ||
| ОП-10(г) | 8, 0 | 4А, 144В | (11, 7±1) 2 | 4, 5 | 730x150 | - | ||
| Закачные специальные | ||||||||
| ОПА-2(з) | 2, 0 | 2А, 21В | 1, 6(16) | 1-1, 5 | 200x120 | - | ||
| ОПА-3(з) | 2А, 34В | 1, 6(16) | 1-1, 5 | 350x150 | 5, 5 | - | ||
| ОПА-4(з) | 2А, 55В | 1, 6(16) | 1-1, 5 | 428x180 | - | |||
| ОПА-6(з) | ЗА, 89В | 1, 6(16) | 1-1, 5 | 650x180 | - | |||
| Универсальные (унифицированные) | ||||||||
| ОПУ-5 ОПУ-5 | 2А, 55В | 0, 8 (8) | 420x150 | 8, 8 | - | |||
| ОПУ-5ОПУ-10 | 4А, 144В | 0, 8 (8) | 420x210 | - |
Огнетушители порошковые унифицированные (универсальные) ОПУ-5-01 и ОПУ-10-04 (Рис. 8.4.3.) состоят из корпуса, наполненного огнетушащим порошком. Могут поступать с газогенерирующим устройством поз.9, или с баллоном для сжатого газа поз.2. Внутри огнетушителя расположена сифонная трубка -4, снаружи - рукоятка запуска 5.
Огнетушитель оснащен гибким рукавом 7, пистолетом-распылителем 8, который состоит из ручки 12 с подвижным подпружиненным штуцером, рассекателя 11 и сопла 10.

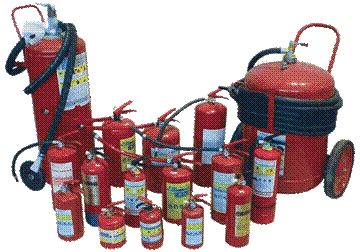

Рис. 8.4.2. Порошковые огнетушители унифицированные
Принцип действия огнетушителя основан на использовании энергии сжатого газа для аэрорирования и выброса огнетушащего порошка.
Огнетуитель состоит из корпуса 1, наполненного огнетушащим порошком. На горловине корпуса посредством накидной гайки закреплена головка 6 с бойком. На головку установлен: источник газа — ИХГ
Для приведения огнетушителя в действие необходимо выдернуть опломбированную чеку и отвести вверх рукоятку запуска 5, при этом боек приводит в действие источник газа 3 или 9, в результате чего рабочий газ через газоотводную трубку 2, при использовании ИХГ, или отверстия в корпусе 9 газогенератора ГГУ аэрирует порошок и создает внутри корпуса огнетушителя требуемое избыточное давление.
Дальнейшее управление работой огнетушителя осуществляется путем нажатия кистью руки на ручку 12 пистолета-распылителя 8, при этом огнетушащий порошок через гибкий рукав 7 и пистолет-распылитель подается на очаг пожара.
Порядок работы и техническое обслуживание огнетушителей
Тушение необходимо производить с наветренной стороны с расстояния не менее 3- 4 метра.
После окончания тушения необходимо нажать на ручку 3 и выбросить остаток порошка.
Заряженные огнетушители при хранении и транспортировании могут находиться как в вертикальном, так и в горизонтальном положении.
Один раз в четыре года необходимо производить освидетельствование огнетушителя.
Перезарядка, ремонт и освидетельствование огнетушителей должны производиться в специализированных организациях.
