Ну что, купили все и готовы собирать? Поехали.

Старая система зажигания (контакты прерывателя, катушки зажигания, конденсаторы, бронепровода) полностью упраздняется. Коммутатор устанавливается в правом бардачке и учьтите комутатор это сердце зажигания и недопускайте попадания влаги на него, катушка зажигания под баком. К сожалению, на катушке нет никаких отверстий или креплений под кронштейн.

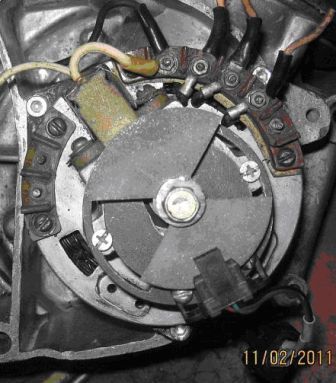

Собираем модулятор и крепление ДХ, устанавливаем все на штатный генератор, как приведено на рисунке:

Главное при установке выдержать диаметр модулятора (зазор между нижней перегородкой датчика холла и модулятором должен быть 1-1.5 мм) и соостность крепления (радиус модулятора должен проходить по оси симметрии датчика холла). Разъем датчика я также прикрутил к генератору с боку. После установки датчика холла надеваем модулятор и смотрим, попадает ли он в прорезь датчика. Если нет (а это 90%), то подкладываем шайбы, но скорее всего, придётся укоротить старый эксцентрик или сделать новый нужного размера. После, как необходимый зазор выдержан, затягиваем модулятор штатным болтом генератора, гровер на модулятор ставить не советую т.к. модулятор тонкий и при его сильном затягивании на гровер может изогнуть, лучше помазать резьбу герметикам, но не фиксатором резьбы потому что усилие большое и скрутить будет трудно если что…

Следующие шаги:

Надеваем резиновые колпачки на бронепровода, а сами бронепровода (на них должны быть специальные медные наконечники) вставляем в надсвечники и в катушку. Сверху натягиваем вышеупомянутые колпачки. Не сделаете это - при езде в дождь будете пихать мотоцикл пешком. Сразу вставляем в наконечники свечи и обеспечиваем надежный контакт с " массой" мотоцикла.

С помощью проводки просто соединяем коммутатор, датчик холла, катушку и АЗ-1 проводами.(АЗ придется припаять и пределать к 1му ее разъему кнопку-переключатель дабы постоянная искра включалась по нашему усмотрению). Причем провода " пакуем" в трубку ПВХ или просто обматываем изолентой. Из всей купленной кучи нам понадобится вывести на " панель" только общий " плюс" системы. Его " ведем" к правому переключателю " Двиг-стоп", предварительно отпаяв с него штатные провода. Второй провод с онного переключателя подключаем на клемму " 1" замка зажигания (второй провод с этой же клеммы идет на сигнал).

Вот собственно схема подлючения:

Здесь:

1 аккумулятор

2 замок зажигания

3 свечи зажигания

4 катушка зажигания

5 АЗ

6 коммутатор

7 Датчик Холла

8 БПВ

9 генератор

10 выключатель
