Подключение AUX на магнитоллах FORD CD6000

ВНИМАНИЕ, НЕ ОТКЛЮЧАЙТЕ МАГНИТОЛУ, ЕСЛИ У ВАС НЕТ CD-KEY

Дорогой читатель,

покатавшись некоторое время, скорее всего ты все же ощутил нехватку в разнообразии музыкальных композиций. Я вот радио не очень люблю, а с CD Audio далеко не уедешь. Покупать эмулятор CD Changer" а душит жаба.





Поэтому я давно уже решил подключить AUX, благо это дело не хитрое и не долгое.
Но, была одна небольшая проблемка, вытащить магнитофон из его уютного посадочного места.
Быстренько нашел на ebay необходимый лот, оплатил и стал ждать. неделя прошла, вторая, третья, а посылочки все нет. Ждать пождать, а ее невидать.

Ну да ладно, не беда, что ж мы, совсем безрукие. После 20 минут работы ножницами по металлу, надфиля и ножовочного полотна получаем заветные ключики.

Забегу немного вперед, самое что обидное, это то, что ключики пришли мне по почте в тот же день, когда я закончил установку заветного AUX..

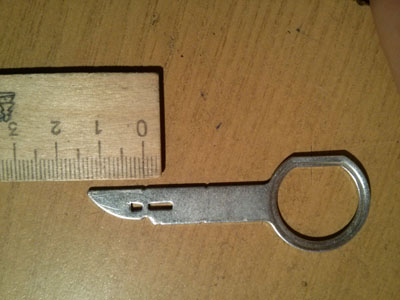

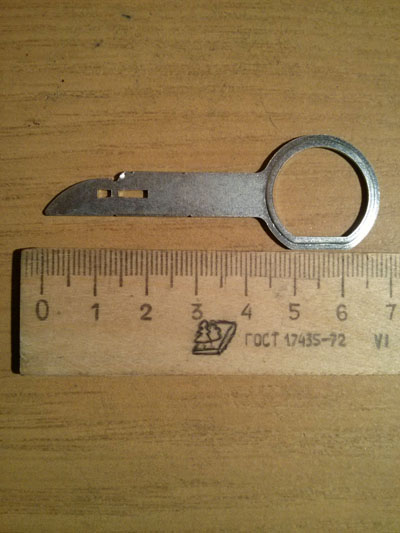

Поэтому, дам фото их оригинального вида с размерами, что бы можно было повторить

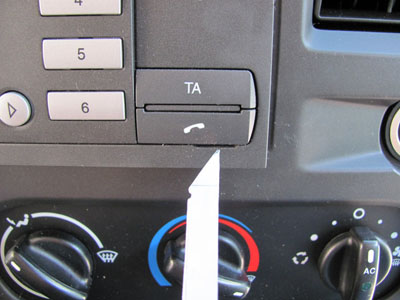

На магнитофоне находим узкие прорези под и над кнопками выбора источника звука и настроек звучания. Туда и нужно применять ключи.

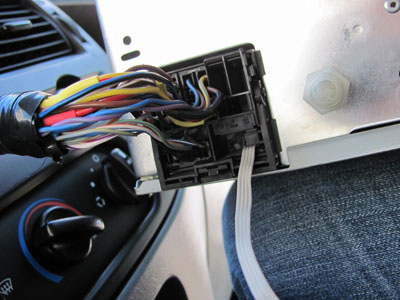

Далее вытаскиваем магнитофон, отключаем антенну и аккуратно тянем все это на себя. Длины провода хватает, что бы спокойно положить магнитофон себе на колено.
Находим отдельно расположенные 4 тоненьких штырька отдельно от всех.

Они нам и нужны!!!

Распиновка:

L – левый канал

R – правый канал

GND – общий

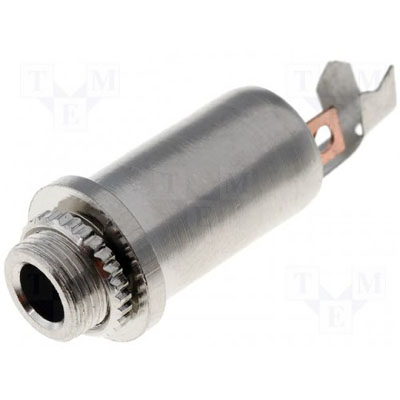

Далее нам понадобится хороший 3х жильный провод, разъем 3, 5 типа мама и 2х2 пин коннектор.

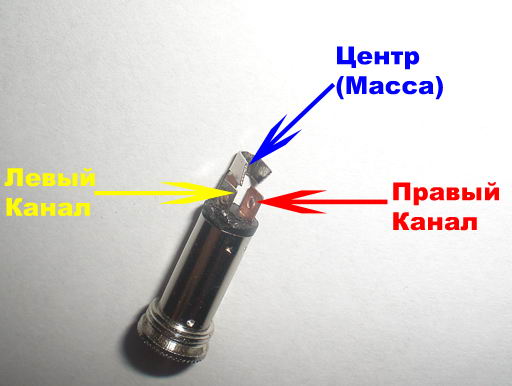

Данный разъем имеет такую распиновку



Согласно этой информаци паяем провод с одной стороны с 4пин коннектором (у меня не было на 4, я взял на 8 пин

Фото спаянного провода с 2х сторон

Итак, когда наш провод готов, нам необходимо его подключить к магнитолле, как я уже говорил выше, сюда

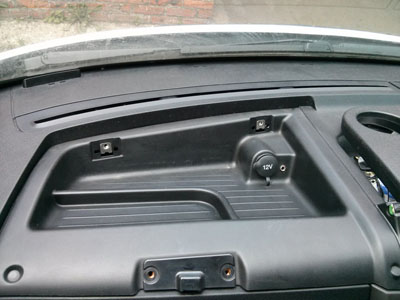

Размстить сам разъем я решил в левом бардачке над панелью приборов



Вот собственно и все, спасибо!

Ставим магнитофон на его законное место, наслаждаемся музыкой.
Внимание, не забудьте подключить антенный кабель, как это сделал я:)
