Автоматические фидерные выключатели
|
|
Т/онструкция, электрические схемы и технические данные. Взрывобезопасные ^автоматические фидерные выключатели (автоматы) предназначены для автоматического огключения электрической сети или отдельных отходящих присоединений при возникновении в них к.з., а также для оперативных включений и отключений электрических потребителей при нормальных режимах работы. Автоматы могут быть использованы для отключения сети при срабатывании аппаратуры защиты от утечек, газового контроля и другой защитной аппаратуры, применяемой в подземных выработках шахт [3; 6].
13. Технические характеристики взрывобезопасных автоматических фидерных выключателей серий АФВ и АВ
В настоящее время выпускаются взрывобезопасные автоматические фидерные выключатели серий АФВ и АВ (табл. 13) на напряжение 380 и 660 В и АВ-320Д02 на напряжение 1140 В. Номинальный режим работы их продолжительный. В зависимости от напряжения сети отключающая катушка автомата устанавливается на соответствующее напряжение. Полное время отключения автоматов серии АВ не превышает 0, 05 с при кратности тока к. з. к току уставки максимальной токовой защиты, равной!, 5. Полное время отключения автоматов серии АФВ не превышает 0, 1 с.
Автоматы серии АФВ представляют собой заключенные во взрывонепроницаемые оболочки автоматические воздушные выключатели типа АВМ-4У на ток 350 А (в АФВ с током 200 А) и типа АВМ-6У на ток 500 А (в АФВ
с током 350 А); в автоматах серии АВ во взрывопепроницаемые оболочки встроены автоматические воздушные выключатели типа А3700У.
Автомат АФВ-2БК (рис. 24) отличается от АФВ-1А, АФВ-2А и АФВ-3 наличием блока дистанционного отключения. Автоматы серии АФВ имеют механическую блокировку, которая не допускает повторного его включения, если он отключен в результате срабатывания расцепителей максимального тока QF2.1, QF2.2 (рис. 25, а) Возврат блокировочного устройства в исходное положение производится вручную. В автомате АФВД-2БК (рис. 25, б) при подаче напряжения на зажимы Л/, J72, J13 и иепажатой кнопке SB дистанционного отключения реле К шунтируется диодом и обтекается однонолупериодным током. Включаясь, реле К размыкает свои размыкающие контакты в цепи катушки QF1 независимого расцепителя, при этом автомат может быть включен вручную с помощью рукоятки. При нажатии на кнопку SB реле К отключается, катушка QF1 обтекается переменным током и автомат отключается.

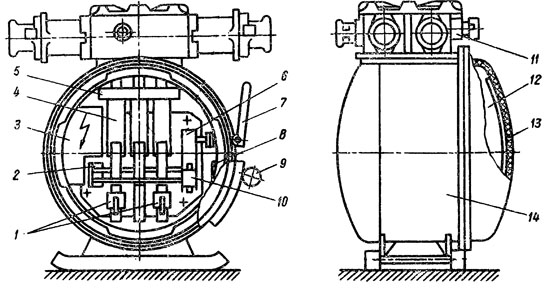

Рис. 24. Автоматический фидерный выключатель АФВД-2БК:
1 — максимальные расцспители; 2 — буфер; 3 — блок дистанционного отключения; 4 — дугогасительные камеры и контактная система; 5 — перегородка; 6 — механизм свободного расцепления; 7 — рукоятка выключателя; 8 — привод кнопки проверки максимальных расцепителсй; 9 — приспособление для открывания крышки; 10 — независимый расцспитель; 11 — коробка вводов; 12— крышка; 13 — изоляционная прокладка, 14 — оболочка.
