Порядок выполнения проекта и требования к графическим изображениям

Планы этажей

Выполнение работы начинается с построения планов первого и второго (мансардного) этажей.

Прежде всего, следует выяснить назначение различных помещений, изучить их взаимное расположение и связь между ними. При назначении размеров помещений необходимо учитывать нормативные требования.

Так, площадь общей комнаты не должна быть меньше 16 м², площадь спальни для одного члена семьи не менее 9 м², для двух – не менее 12 м², рабочей кухни – не менее 5 м², кухни-столовой – не менее 9 м². Нормируются также размеры прихожей (ширина не менее 1, 4 м), ширина коридоров (не менее 1, 2 м, если они ведут в жилые комнаты и не менее 0, 9 м, если они ведут в подсобные помещения). Минимальный размер туалета из условия установки только унитаза может быть 0, 8х1, 2 м, а при наличии умывальника – 1, 2х1, 4 м. Размеры в плане ванной комнаты и совмещённого санитарного узла должны обеспечивать размещение в них ванны длиной не менее 170 см, умывальника, стиральной машины и (для совмещённого санузла) унитаза.

Разобравшись с объёмно-планировочным решением здания, следует определить, какие функции выполняют вертикальные элементы, отделяющие помещения друг от друга или от внешнего пространства. Прежде всего, необходимо выяснить, на какие стены будут опираться перекрытия (несущие стены), где будут располагаться самонесущие стены (например, с вентиляционными каналами), а где перегородки, выполняющие только ограждающие функции.

Вычерчивание планов следует начинать с нанесения сетки модульных разбивочных осей, которые соответствуют расположению всех несущих и самонесущих стен. Расстояние между осями рекомендуется принимать кратным укрупнённому модулю 3М = 300 мм (основной модуль М = 100 мм).

Координатные оси наносят на чертежах тонкими штрихпунктирными линиями и обозначают арабскими цифрами или прописными буквами русского алфавита, исключая буквы З, Й, О, Х, Ч, Ь, Ъ, Ы, в окружностях диаметром 6–12 мм (в зависимости от масштаба чертежа). Последовательность цифровых и буквенных обозначений осей принимают слева направо и снизу вверх. Как правило, оси наносят по нижней и левой сторонам плана. При необходимости можно дополнительно наносить оси по верхней и (или) правой сторонам.

После нанесения сетки осей приступают к вычерчиванию стен. Толщина стен принимается в соответствии с заданной конструкцией в зависимости от используемых материалов. На рисунке 2.1 приведены некоторые из возможных вариантов конструктивных решений наружных стен, соответствующих вариантам заданий, а также номенклатура блоков из ячеистого бетона. Размеры кирпича – 120х250х65 (88)мм, керамических камней – 120(250)х250х138мм. Нормативная толщина горизонтальных швов принимается 12 мм (в стенах из ячеистобетонных блоков при использовании клеевых составов 1–2 мм), а вертикальных швов – 10 мм.

Толщина внутренних самонесущих стен из кирпича или керамических камней может быть принята 250 или 380 мм, а при наличии в данной стене дымовых или вентиляционных каналов – 380 мм. Размеры каналов в кирпичных стенах должны быть кратны размерам кирпича и, с учётом швов, принимаются равными 140х140 или 140х270 мм.

Устройство вентиляционных каналов обязательно в помещениях с повышенной влажностью, с повышенным тепло- или газовыделением (ванная, туалет, кухня, котельная, гараж и т. п.), при этом в каждом помещении следует предусмотреть не менее одного самостоятельного канала. Варианты устройства каналов во внутренних и наружных кирпичных стенах, с использованием дымовых и вентиляционных блоков, а также приставных вентиляционных коробов приведены на рисунке 2.2. Вентиляционные и дымовые каналы должны быть показаны на планах этажей.

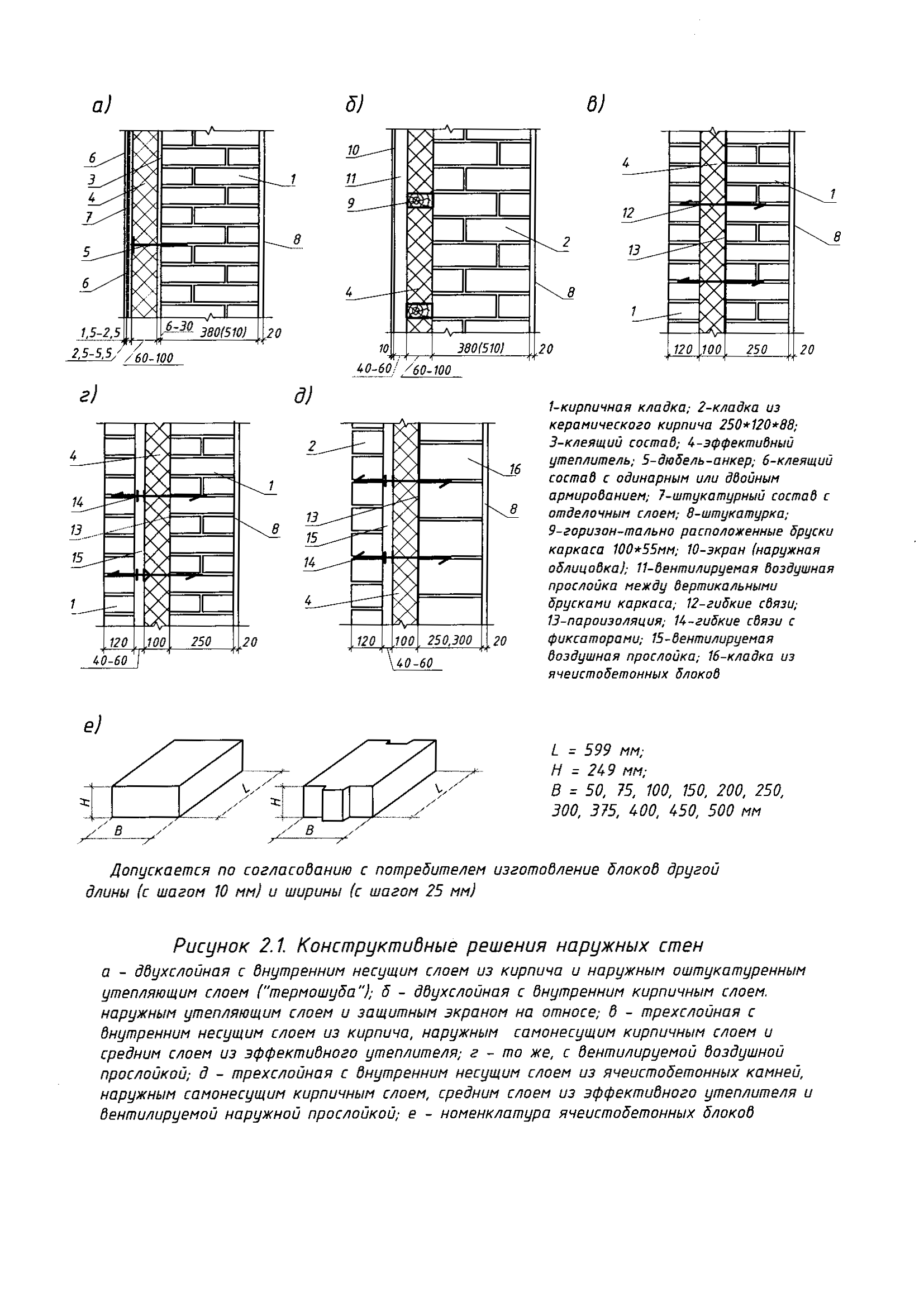

Рисунок 2.1. Конструктивное решение наружных стен

а – двухслойная с внутренним несущим слоем из кирпича и наружным оштукатуренным утепляющим слоем («термошуба»); б – двухслойная с внутренним кирпичным слоем, наружным утепляющим слоем и защитным экраном на относе; в – трёхслойная с внутренним несущим слоем из кирпича, наружным самонесущим слоем и средним слоем из эффективного утеплителя; г – то же, с вентилируемой воздушной прослойкой; д – трёхслойная с внутренним несущим слоем из ячеистобетонных блоков, наружным самонесущим кирпичным слоем, средним слоем из эффективного утеплителя и вентилируемой воздушной прослойкой; е – номенклатура ячеистобетонных блоков

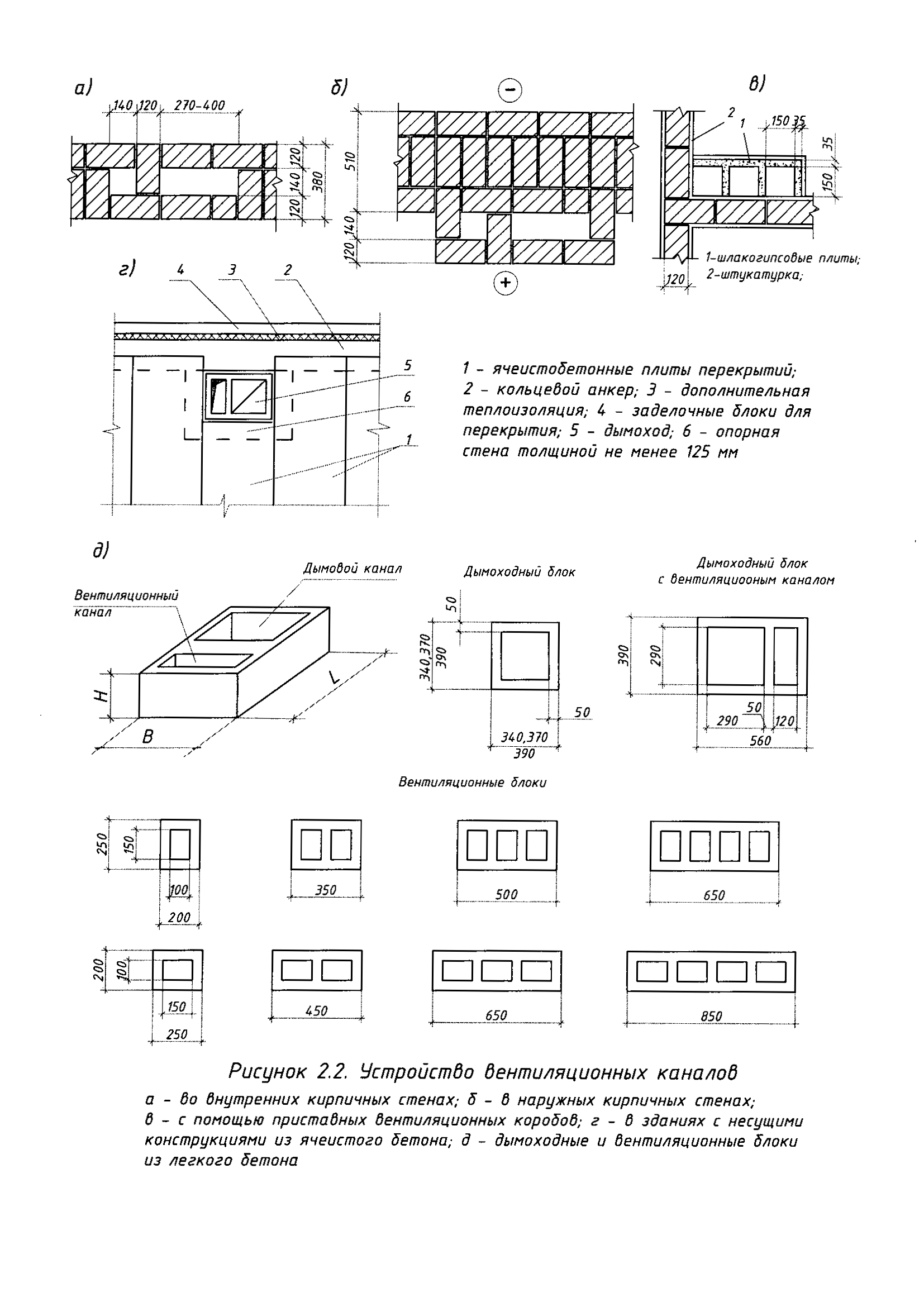

Рисунок 2.2. Устройство вентиляционных каналов

а – во внутренних кирпичных стенах; б – в наружных кирпичных стенах; в – с помощью приставных вентиляционных коробов, г – в зданиях с несущими конструкциями из ячеистого бетона; д – дымоходные и вентиляционные блоки из лёгкого бетона

На толщину внутренних несущих стен оказывает влияние конструкция перекрытия. Применение перекрытий из сборных железобетонных плит позволяет устраивать внутренние несущие стены из кирпича толщиной 250 мм (при отсутствии в них вентиляционных каналов) или из ячеистобетонных блоков толщиной 300 мм. Устройство перекрытий с применением стальных, железобетонных или деревянных балок требует увеличения толщины кирпичной стены до 380 мм, так как балки должны опираться на стены не менее чем на 180 мм.

Расположение стен относительно модульных разбивочных осей, т. е. привязка, в общем случае определяется в соответствии с рисунком 2.3. Таким образом, внутренние несущие и самонесущие стены обычно имеют осевую привязку (геометрическая ось стены совпадает с разбивочной осью). Привязка внутренней грани наружных несущих стен (по осям А и В) определяется из условия опирания конструкций перекрытия и обычно принимается приблизительно равной половине толщины внутренней стены (100, 120, 130, 150, 200 мм). Наружные самонесущие стены (по оси 1 на рисунке 2.3) чаще всего имеют нулевую привязку (ось совпадает с внутренней гранью стены).

Однако в некоторых случаях применение тех или иных конструкций перекрытия требует изменения величины привязок или расстояний между осями. Наружные самонесущие стены могут иметь отличную от нулевой привязку (например, 50 или 100 мм), если при этом конструкция перекрытия упрощается (можно избежать устройства монолитных участков и т. п.).

Необходимость изменения расстояний между осями чаще всего возникает при использовании сборных железобетонных плит перекрытий, если толщина внутренней несущей стены определяется не величиной опирания плит, а иными факторами (наличием вентиляционных или дымовых каналов, величиной действующих нагрузок и т. д.). Некоторые возможные варианты привязки стен к осям приведены на рисунке 2.4.

Для уточнения величин привязок несущих и самонесущих стен, рекомендуется параллельно выполнять план несущих конструкций перекрытий (раздел 2.2).

Толщины перегородок назначают в зависимости от их назначения. В помещениях с нормальной влажностью внутриквартирные стационарные перегородки можно выполнять из гипсобетонных камней или плит толщиной 80, 90 или 100 мм, бетонных камней (90мм), ячеистобетонных камней (100 мм) кирпича и керамических камней (120 мм). Если к перегородкам предъявляются повышенные звукоизоляционные требования (например, межквартирные перегородки), их рекомендуется проектировать трёхслойными (с воздушной прослойкой не менее 60мм или средним слоем из эффективного теплоизоляционного материала) толщиной 220–260 мм. Перегородки влажных и мокрых помещений выполнять из гипсобетона не допускается.

Там, где это целесообразно, можно применять сборно-разборные или трансформируемые перегородки.

Рисунок 2.3. Привязка стен к осям (общий случай)

После нанесения контуров наружных и внутренних стен и перегородок следует разработать входной узел. Для климатических условий Республики Беларусь входные узлы следует устраивать с тамбурами глубиной не менее 1200 мм, препятствующими поступлению холодного воздуха в жилые помещения. Отметка пола в тамбуре должна быть ниже отметки пола первого этажа на 20 мм. В тех случаях, когда ограждением тамбура являются тонкие перегородки или стены, их следует утеплять со стороны поступления холодного воздуха. Это позволит избежать выпадения конденсата на стенах тёплых помещений. Дополнительные выходы (чёрный ход, выход на лоджию, террасу и т.п.) могут не иметь тамбуров, однако их следует оборудовать утеплёнными или двойными дверями. Площадка перед входом должна быть не уже 1400 (1200) мм и иметь отметку на 20 мм меньшую пола в тамбуре или другом смежном помещении.

В индивидуальных жилых домах тамбуры допускается не предусматривать, если входы в здание организованы через веранды.

Следующий этап – вычерчивание оконных и дверных проёмов. Размеры оконных проёмов назначают в зависимости от требуемой освещённости помещений. В общем случае площадь остеклённой поверхности рекомендуется принимать равной 1/5, 5–1/8 площади пола данного помещения. Номинальную ширину и высоту оконных проёмов чаще всего назначают кратными 3М (600х900, 900х1200, 900х1500, 1200х1500, 1500х1500, 1500х1800, 1500х2100мм и т. п.). Размеры дверных проёмов и конструктивное решение дверей определяются их назначением. Номинальные размеры дверных проёмов принимаются: 2100х700, 800, 900, 1000, 1200 мм (ширина дверного полотна соответственно 600, 700, 800, 900, 1100мм) – внутренние однопольные двери (проёмы шириной 700 и 800 мм допускается применять только в санитарно-технических узлах); 2400х1500(1900)мм – внутренние двупольные; 2100(2400)х1000(1200) мм – наружные однопольные; 2100(2400)х1300(1500, 1900) мм – наружные двупольные.

Рисунок 2.4. Некоторые варианты привязки стен к осям

Соответствующий конструктивный размер оконного или дверного проёма должен быть несколько большим номинального размера. Например, для окна 1200х1800 мм ширину проёма рекомендуется принимать 1210 мм, а высоту – 1810 мм.

Во всех случаях, когда это позволяет конструкция наружной стены, оконные и дверные проёмы рекомендуется выполнять с четвертями. Четверти (в кирпичных стенах размером 120х65 мм) устраивают у наружной грани стены сверху и по бокам для облегчения процесса установки оконных и дверных блоков и уменьшения продуваемости (рисунок 2.5).

Размеры простенков рекомендуется проектировать кратными размерам используемых для кладки стен каменных материалов. Так, для стен из кирпича простенки протяжённостью до 1, 03 м могут быть равными 380, 510, 640, 770, + n•130 мм. При назначении простенков большей величины кратности размерам камня можно не придерживаться. В зданиях со стенами из ячеистобетонных блоков ширина простенков должна быть не менее 300 мм в самонесущих стенах и не менее 600 мм в несущих стенах.

На планах этажей должно быть показано санитарно-техническое и кухонное оборудование (унитазы, ванны, умывальники, мойки, газовые плиты и т. п.), условные обозначения, основные размеры и варианты размещения которого приведены на рисунках 2.6 и 2.7.

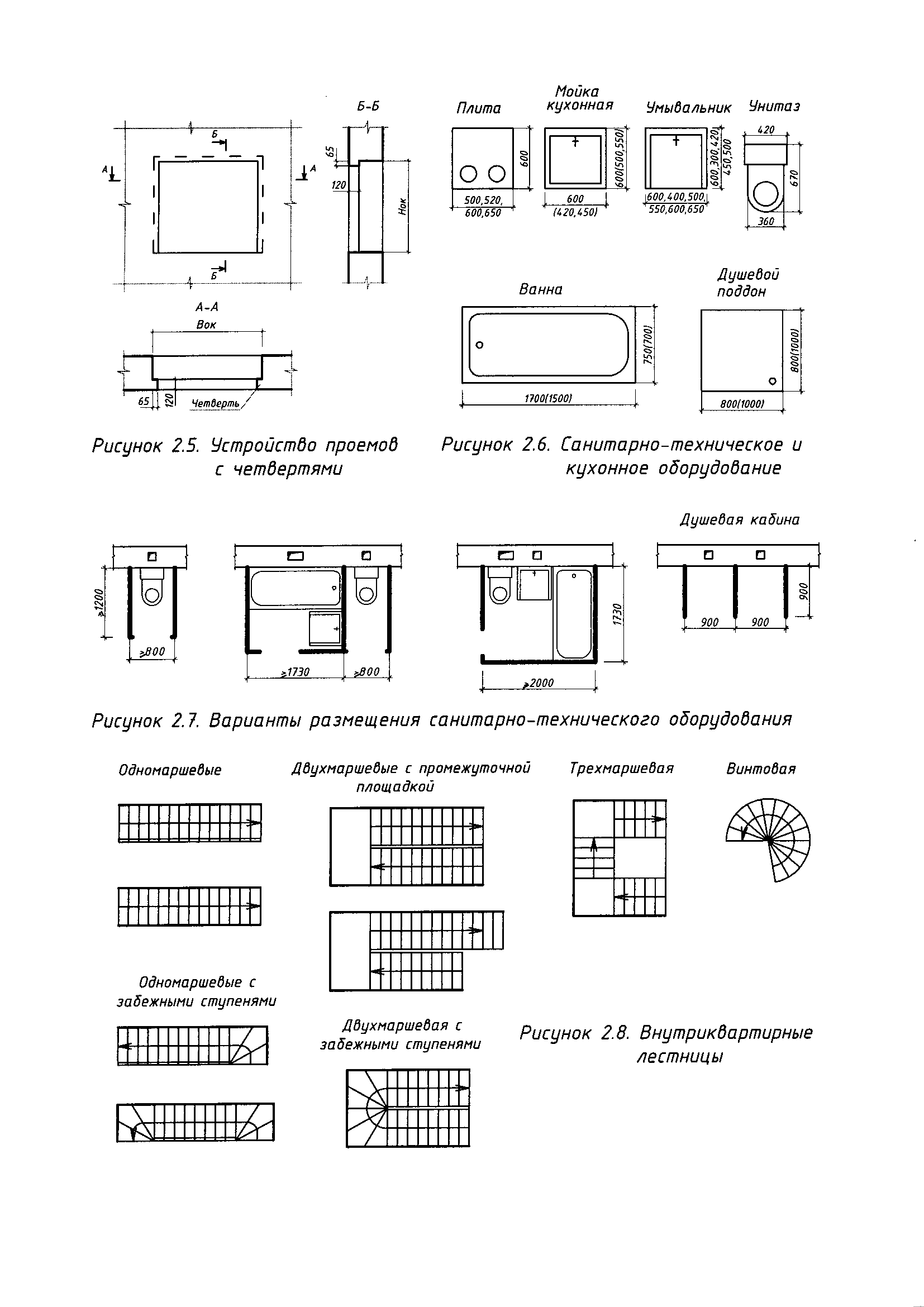

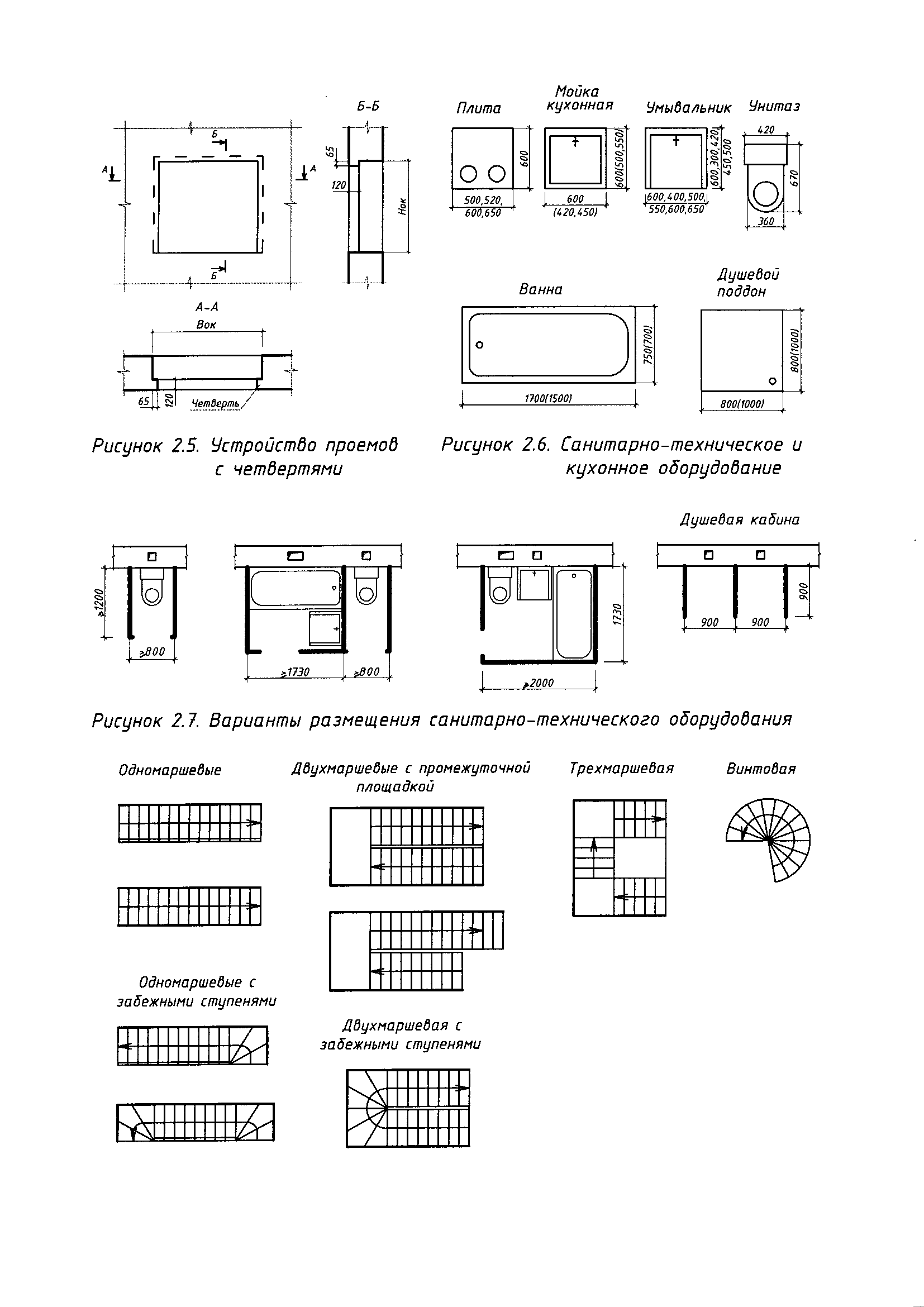

Рисунок 2.5. Устройство проёмов Рисунок 2.6. Санитарно-техническое и

с четвертями кухонное оборудование

Рисунок 2.7. Варианты размещения санитарно-технического оборудования

При проектировании лестниц следует учитывать, что их геометрические размеры должны определяться назначением лестницы. Условные обозначения лестниц на планах этажей даны на рисунках 2.8 и 2.9.

Для внутриквартирных лестниц минимальная ширина марша c принимается 0, 9 м, а уклон лестничного марша не более 1: 1, 25 (40^о). В отдельных случаях допускается увеличение уклона до 1: 1 (45^о). Количество ступеней в марше принимается не менее 3 и не более 16. В одномаршевых лестницах допускается увеличение количества ступеней до 18. Высоту подступенков h (рисунок 2.9, а) принимают 135 – 200 мм, а ширину проступи b – 250 – 300мм. Ширина лестничных площадок a не должна быть меньше ширины марша.

Для определения габаритов лестницы в плане и по высоте следует выполнить ее графическое построение. Последовательность построения плана и профиля внутриквартирной лестницы рассмотрим на примере двухмаршевой лестницы (рисунок 2.9б, в ). Высота этажа Н (от пола до пола) разбивается на части, равные высоте ступени h, т.е. Н = kh, где k – число подступенков. Если в пределах этажа два марша имеют одинаковое число ступеней, то в каждом марше будет k/2 подступенков и n = k/2-1 проступей (функцию одной проступи выполняет лестничная площадка). Длина лестничного марша l = b(k/2-1). Таким образом, ширина лестничной клетки в чистоте (от стены до стены) B = 2c+d (d – просвет между маршами, c – ширина марша), а длина L = b(k/2-1)+2a (а – ширина площадки).

Рисунок 2.8. Внутриквартирные

лестницы

Пример. Требуется выполнить графическое построение двухмаршевой лестницы в здании с высотой этажа Н= 3м. Принимаем уклон лестницы 1: 2, ширину проступей b= 300мм и высоту подступенков h = 150мм.

Ширину марша назначаем с учётом требований норм (не менее 900 мм), а также в зависимости от ширины лестничной клетки в чистоте (в нашем случае 2150 мм) с учётом минимальной величины зазора d = 50 мм. Таким образом, получаем ширину лестничного марша: с = (2150 – 50)/2 = 1, 05м.

Назначаем ширину лестничной площадки равной ширине лестничного марша, т. е. a = c = 1.05 м.

Число подступенков в лестнице к = Н/h = 3000/150 = 20, а в одном марше k/2 = 20/2 = 10.

Число проступей в марше n = k/2 – 1 = 10 - 1 = 9.

Длина горизонтальной проекции марша l = bn = 300 * 9 = 2, 7м.

Полная длина лестничной клетки L равна сумме длины марша и ширин этажной и промежуточной площадок

L = l + 2a = 2, 7 +2 *1, 05 = 4, 8м

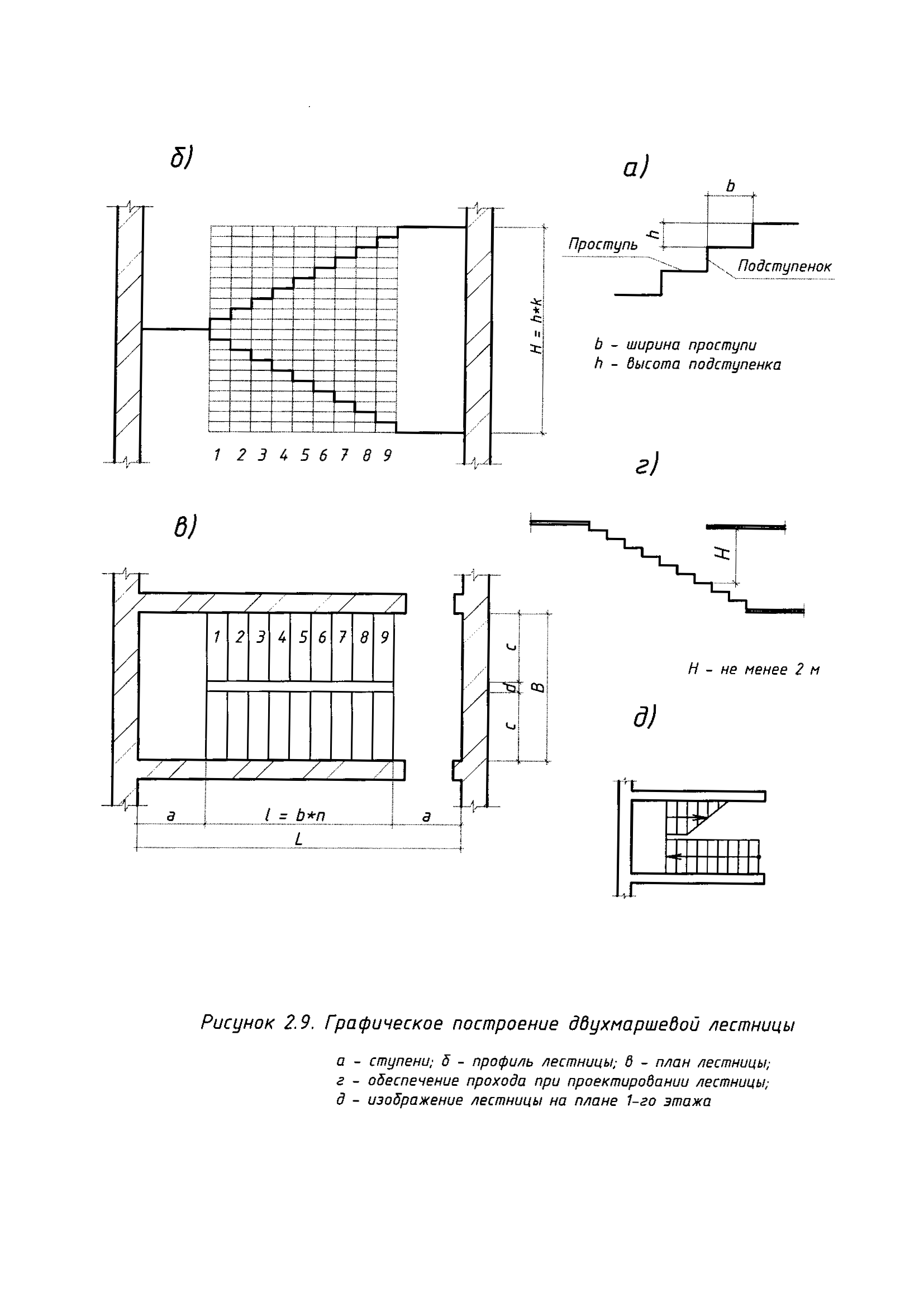

Рисунок 2.9. Графическое построение двухмаршевой лестницы

а – ступени; б – профиль лестницы; в – план лестницы; г – обеспечение прохода при проектировании лестницы; д – изображение лестницы на плане 1-го этажа

Построение лестницы на планах и разрезах осуществляется следующим образом:

- на продольном разрезе лестничной клетки высоту этажа делят по числу подступенков тонкими горизонтальными линиями;

- в плане длину марша делят по числу проступей и переносят их на разрез;

- в образовавшейся сетке вычерчивают профиль лестницы.

При вычерчивании профиля следует учитывать, что проступи маршей, сходящихся у лестничной площадки, размещаются на одной вертикали.

Если планировка здания позволяет, можно увеличить ширину лестничной площадки. С другой стороны, при стеснённых условиях для размещения лестницы, можно уменьшить количество ступеней (увеличить уклон), уменьшить ширину проступи, запроектировать лестницу с забежными ступенями и т. п. Ширина забежных ступеней посередине должна быть приблизительно равна ширине ступеней марша.

При проектировании лестницы учитывают её размещение по отношению к входу в здание. Если он осуществляется через лестничную клетку и расположен под первой промежуточной площадкой, необходимо, чтобы отметка площадки находилась на уровне, обеспечивающем свободный проход под ней и размещение входной двери и двери тамбура. Это обеспечивается устройством специального цокольного (пригласительного) марша в 5–6 ступеней, ведущего от входа к первой этажной площадке, при этом высота прохода под площадкой должна быть не менее 2, 1м. При проектировании одномаршевой лестницы следует предусмотреть возможность прохода не менее 2 м. (рисунок 2.9, г).

Размеры на строительных чертежах наносят в миллиметрах без указания единицы измерения. Если размеры наносят в других единицах, это оговаривается в примечании к чертежам. Для ограничения размерных линий применяют засечки длиной 2–4 мм, которые наносят под углом 45^о к размерным линиям. Размерные линии должны выступать за крайние выносные линии на 1–3 мм.

На планах здания линейные размеры наносят по наружному и внутреннему контуру.

По наружному контуру изображения размеры наносят вдоль наружных стен здания в виде нескольких замкнутых цепочек. Первая цепочка располагается на расстоянии не менее 10 мм от наружного контура стен, а последующие на расстоянии 7–10 мм друг от друга.

Наружные размеры наносятся в следующем порядке, начиная от стены:

- привязка несущих конструкций (стен или колонн) к координационным осям;

- размеры всех простенков и проёмов (в учебных целях достаточно показать только с одной стороны здания);

- расстояние между координационными осями;

- расстояние между крайними координационными осями.

Размеры по внутреннему контуру плана располагают цепочками на расстоянии не менее 10 мм от линии внутреннего контура стены. Внутренние размеры должны указывать длину и ширину каждого помещения, толщины всех стен и перегородок, размер и привязки дверных проёмов к ближайшей стене. В учебных целях следует показать не менее одной горизонтальной цепочки и одной вертикальной цепочки внутренних размеров.

Кроме линейных размеров на планах этажей указывают отметки уровней пола, отличных от основной для данного изображения, а также площади всех помещений.

За нулевую отметку принимают отметку чистого пола первого этажа. Отметки ниже нулевого уровня имеют отрицательные значения. На планах этажей отметки наносят в прямоугольниках со знаком «+» или «-» в метрах с точностью до тысячных без указания единицы измерения.

Площади помещений указывают в правом нижнем углу в метрах с точностью до сотых и подчёркивают. Размерность также не указывается.

На планах, выполняемых в масштабе 1: 200, показываются три внешние цепочки размеров. Цепочки с размерами простенков и проёмов, а также внутренние цепочки размеров не даются. Оконные проёмы показывают без четвертей, а межкомнатные перегородки – в одну линию. Направление открывания дверей, санитарно-техническое и кухонное оборудование не показываются.

Примеры выполнения планов 1-го и 2-го этажей приведены на рисунках П2.1 – П2.4.

План несущих конструкций перекрытий

Выполнение курсовой работы предполагает разработку плана несущих конструкций междуэтажного перекрытия (над первым этажом).

На плане перекрытий должны быть показаны модульные разбивочные оси и три цепочки размеров: привязки стен, расстояния между соседними осями и расстояние между крайними осями.

Конструктивное решение многопустотных плит перекрытий приведено на рисунке 2.10, а, б. Плиты следует опирать короткой стороной на несущие кирпичные стены не менее чем на 90 мм, а на стены из ячеистого бетона – на 120-150 мм. Опирания длинной стороной на самонесущие стены следует избегать. Размеры плит даны с учётом нормируемого зазора 20 мм (номинальные размеры). В малоэтажных зданиях рекомендуется применять плиты шириной не более 1, 8 м и длиной не более 7, 2 м.

Использование плит перекрытий из ячеистого бетона (рис. 2.10, в - д) наиболее целесообразно в зданиях со стенами из ячеистобетонных блоков. Плиты должны опираться короткими сторонами на несущие стены на 100–150 мм, а боковыми гранями – на 20–50 мм. По периметру здания и по внутренним стенам следует устраивать монолитный железобетонный пояс.

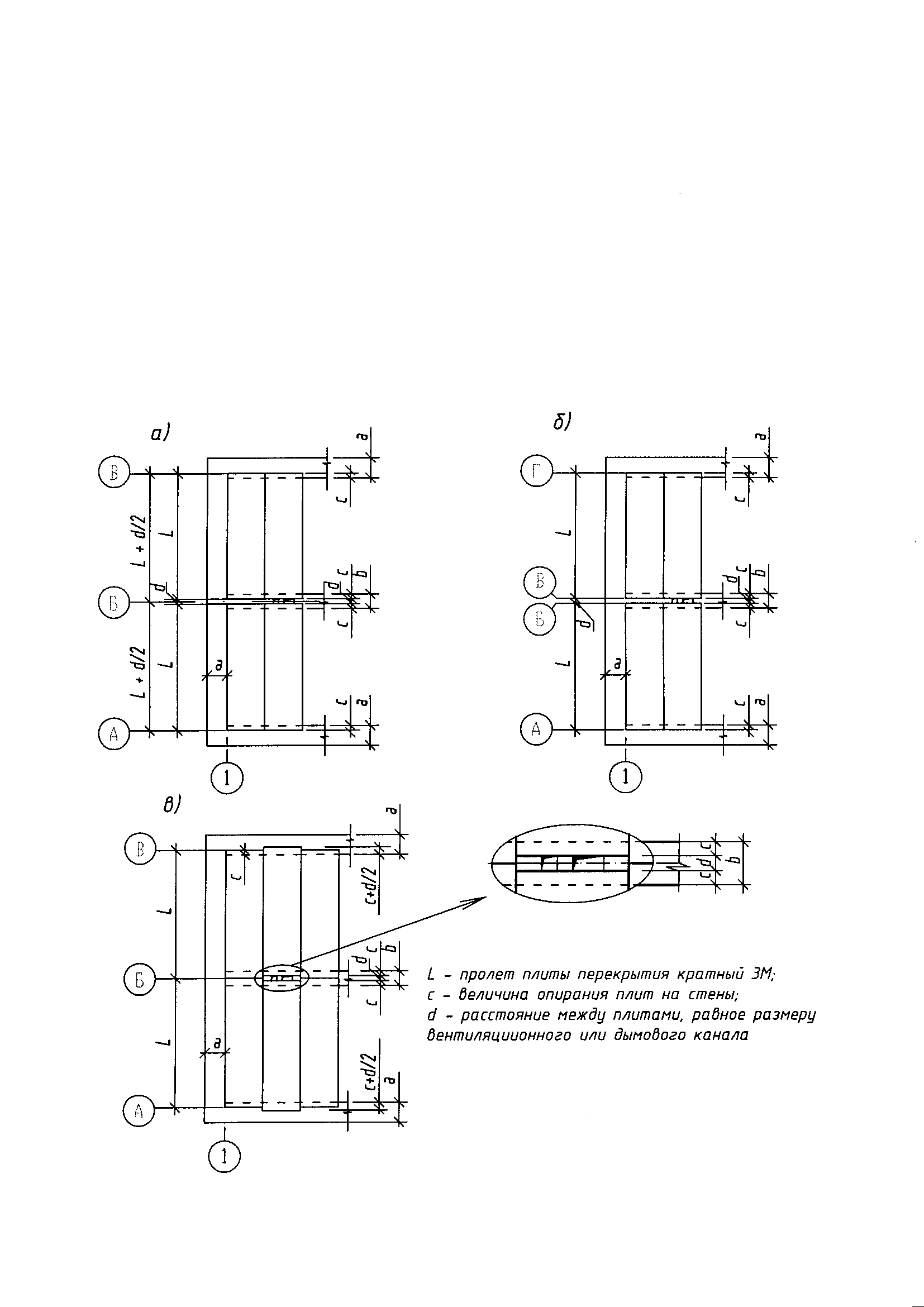

На плане перекрытия с использованием сборного железобетонного многопустотного настила или ячеистобетонных плит следует указать размеры всех плит, монолитных участков, величину опирания плит на стены, ширину армированного железобетонного пояса, анкеровку плит (рисунки П2.5, П2.6).

Конструктивные решения балок даны на рисунке 2.11. Балки в балочных перекрытиях опирают на несущие стены не менее чем на 180 мм. Для создания жёсткого диска перекрытия балки между собой и со стенами соединяют стальными связями (анкерами).

Расстояние между осями железобетонных балок (шаг балок) принимают 600, 770, 800, 1000 или 1100 мм в зависимости от принятой конструкции межбалочного заполнения. Варианты межбалочного заполнения заводского изготовления приведены на рисунке 2.12. Стальные балки обычно выполняют из двутавров высотой 160–270мм (I 16–27).

Рисунок 2.10. Плиты перекрытий

а – многопустотные плиты; б – примыкание многопустотной плиты к стене; в – плиты перекрытий из ячеистого бетона; г – опирание ячеистобетонных плит на стену; д – сопряжение ячеистобетонных плит между собой

Крайние балки каждого фрагмента здания рекомендуется располагать возле стен (не более 50 мм от грани балки до грани стены). Нестандартные участки можно выполнять из монолитного бетона.

Варианты устройства перекрытий по железобетонным балкам приведены на рисунке 2.13, а по стальным балкам – на рисунке 2.14.

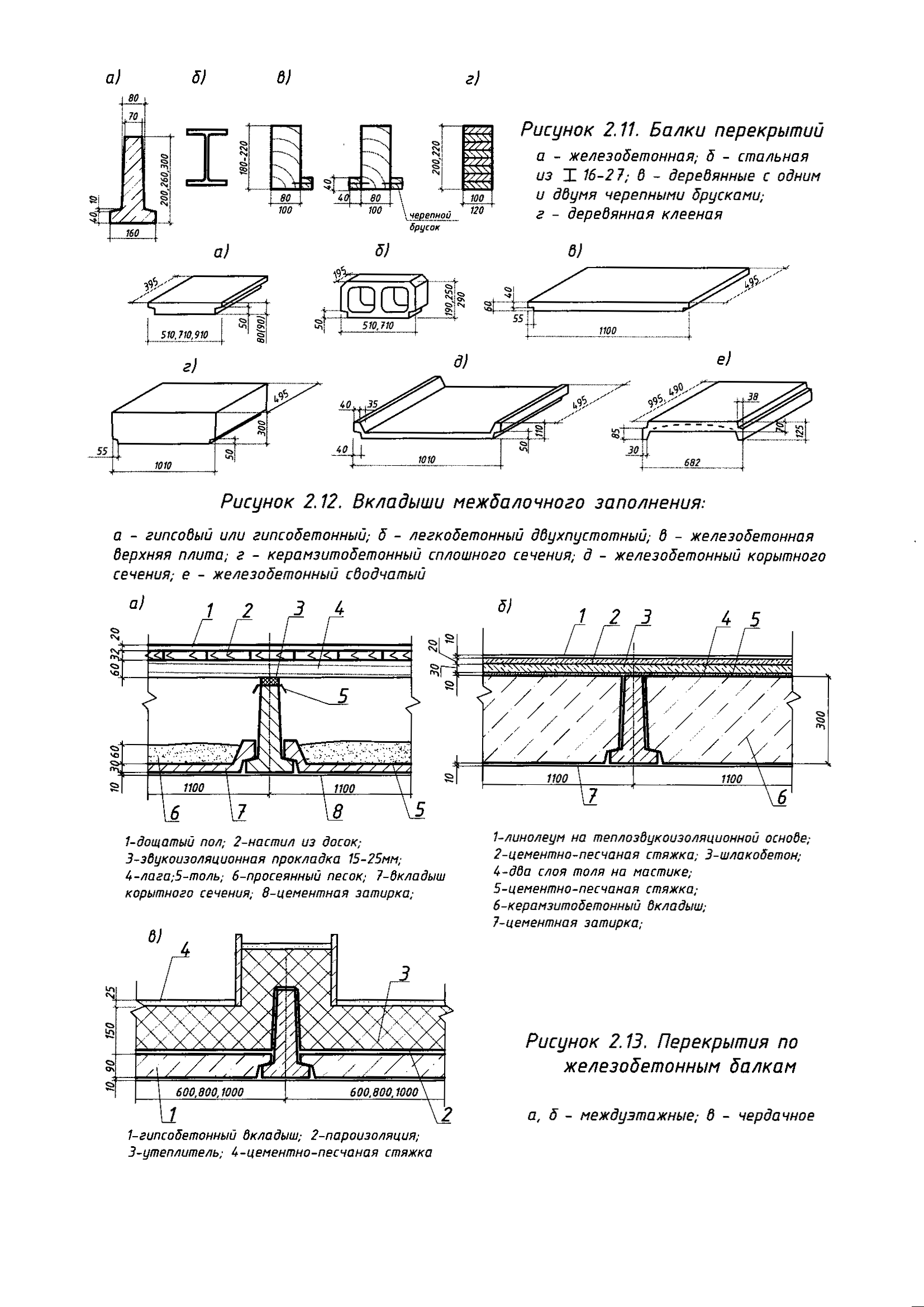

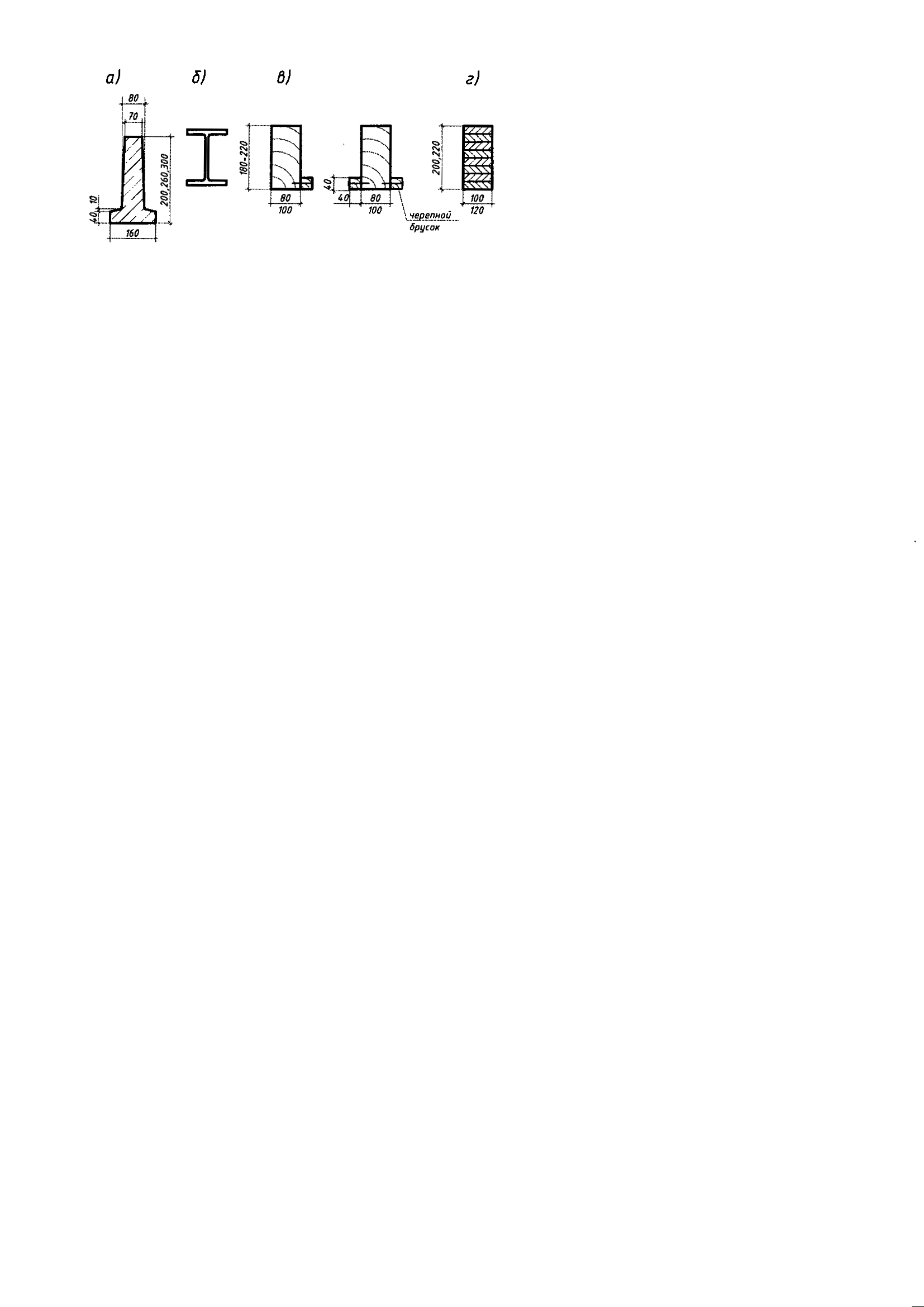

Рисунок.2.11. Балки перекрытий

а – железобетонная; б – стальная из I 16-27; в – деревянные с одним и двумя черепными брусками; г – деревянная клеёная

Рисунок 2.12. Вкладыши межбалочного заполнения

а – гипсовый или гипсобетонный; б – легкобетонный двухпустотный; в - железобетонная верхняя плита; г – керамзитобетонный вкладыш сплошного сечения; д – железобетонный корытного сечения; е – железобетонный сводчатый

Деревянные балки чаще всего выполняют из брусьев сечением (80-100)х(180-220) мм с одним или двумя черепными брусками (рисунок 2.1, в), служащими опорой для межбалочного заполнения в виде щитов наката, горбыля или гипсобетонных вкладышей. Такие балки можно использовать для пролетов не более 6, 5 м (максимальная длина стандартных пиломатериалов). Возможно также использование клеёных деревянных балок (рисунок 2.11, г), которые могут иметь значительно большие размеры сечения и длину. Расстояние между деревянными балками может приниматься от 600 до 1100 мм, однако лучше, чтобы оно не превышало 800 мм.

На рисунке 2.15 приведены узлы опирания деревянных балок на кирпичные стены. Для наружной стены дан вариант закрытой заделки, выполняемой в тех случаях, когда толщина несущего кирпичного слоя не превышает 510 мм. На рисунке 2.16 показаны некоторые варианты устройства перекрытий по деревянным балкам.

На планах балочных перекрытий должны быть указаны шаги балок и привязка крайних балок к осям или к грани самонесущих стен, анкеровка балок. На небольшом фрагменте плана следует показать элементы межбалочного заполнения (вкладыши или щиты наката).

На планах перекрытий должны быть показаны лестницы, вентиляционные и дымовые каналы первого этажа.

Примеры выполнения плана перекрытия по железобетонным и деревянным балкам приведены на рисунках П2.7 и П2.8.

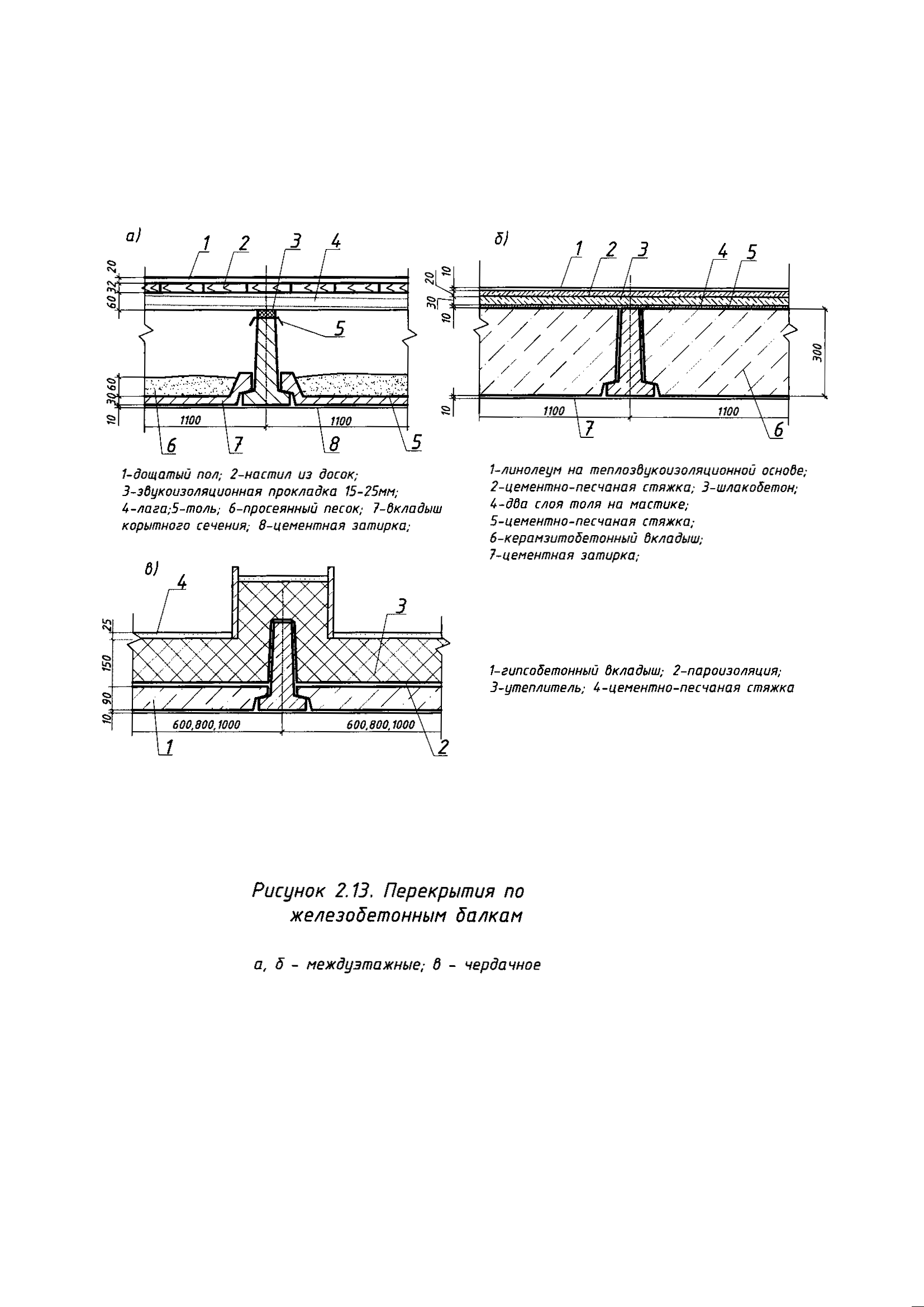

Рисунок 2.13. Перекрытия по железобетонным балкам

а, б – междуэтажные; в – чердачные

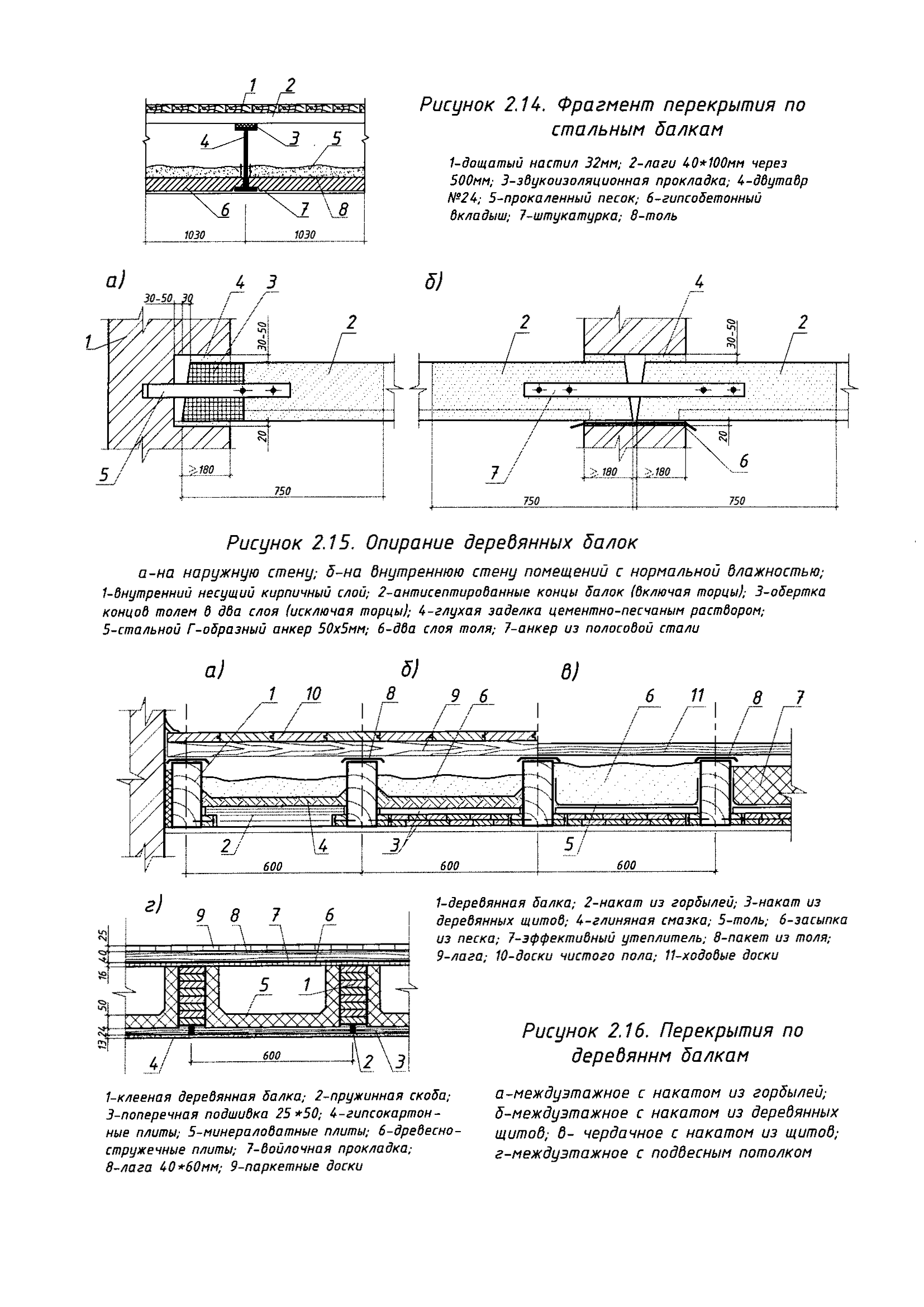

Рисунок 2.14. Междуэтажное перекрытие по стальным балкам

Рисунок 2.15. Опирание деревянных балок

а – на наружную стену; б – на внутреннюю стену помещений с нормальной влажностью;

1 – несущий кирпичный слой; 2 – антисептированные концы балок (включая торец); 3 – обёртка концов толем (исключая торцы); 4 – глухая заделка цементно-песчаным раствором; 5 –стальной Г-образный анкер 50х5 мм; 6 – два слоя толя; 7 – анкер из полосовой стали

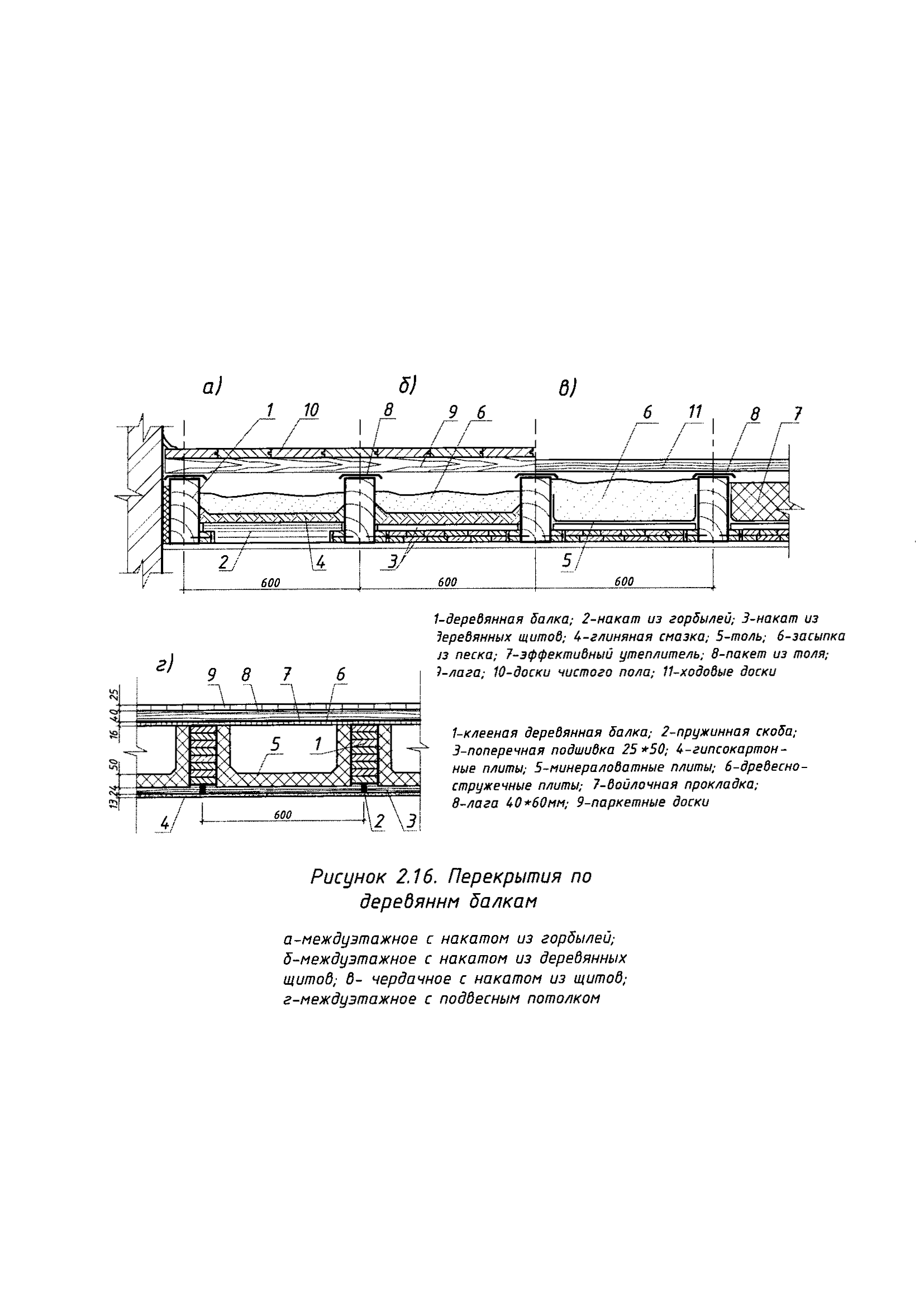

Рисунок 2.16. Перекрытия по деревянным балкам

а – междуэтажное с накатом из горбылей; б – междуэтажное с накатом из деревянных щитов; в – чердачное с накатом из щитов; г – междуэтажное с подвесным потолком

План фундаментов

Фундаменты необходимо устраивать под все несущие и самонесущие стены, а также под отдельные столбы (колонны), вентиляционные блоки, печи и камины массой свыше 750 кг.

Толщина верхней части ленточных фундаментов, фундаментных балок столбчатых фундаментов и ростверков свайных определяется в зависимости от толщины стены, ее конструктивного решения и конструктивных особенностей фундаментов (материал, способ изготовления и т. д.).

На рисунках 2.17–2.20 приведены конструктивные решения ленточных, столбчатых и свайных фундаментов, характерные для малоэтажных зданий со стенами из мелкоразмерных элементов.

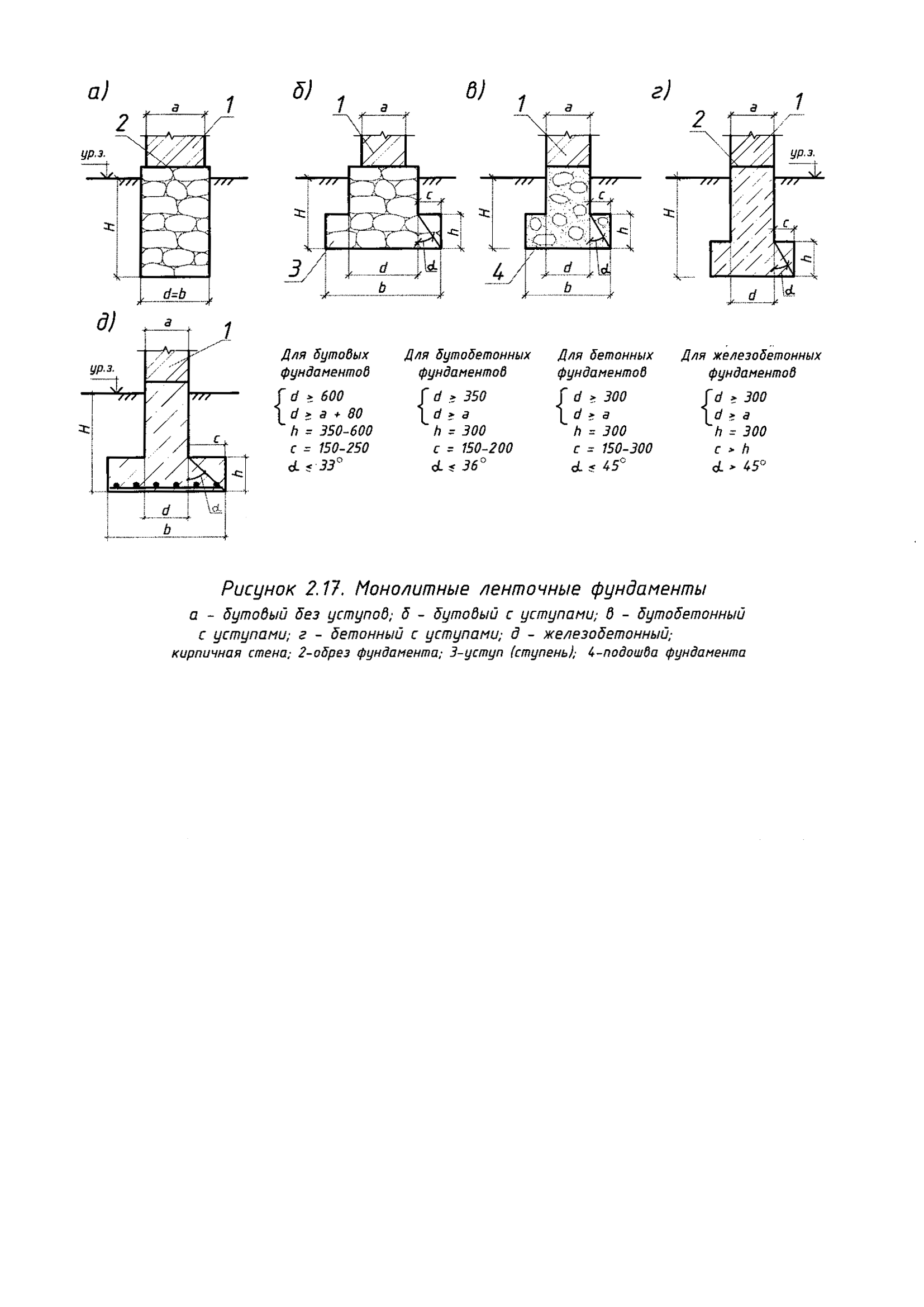

Рисунок 2.17. Монолитные ленточные фундаменты

а – бутовый без уступов; б – бутовый с уступами; в – бутобетонный с уступами; г – бетонный с уступами; д – железобетонный; 1 – кирпичная стена; 2 – обрез фундамента; 3 – уступ (ступень); 4 – подошва фундамента

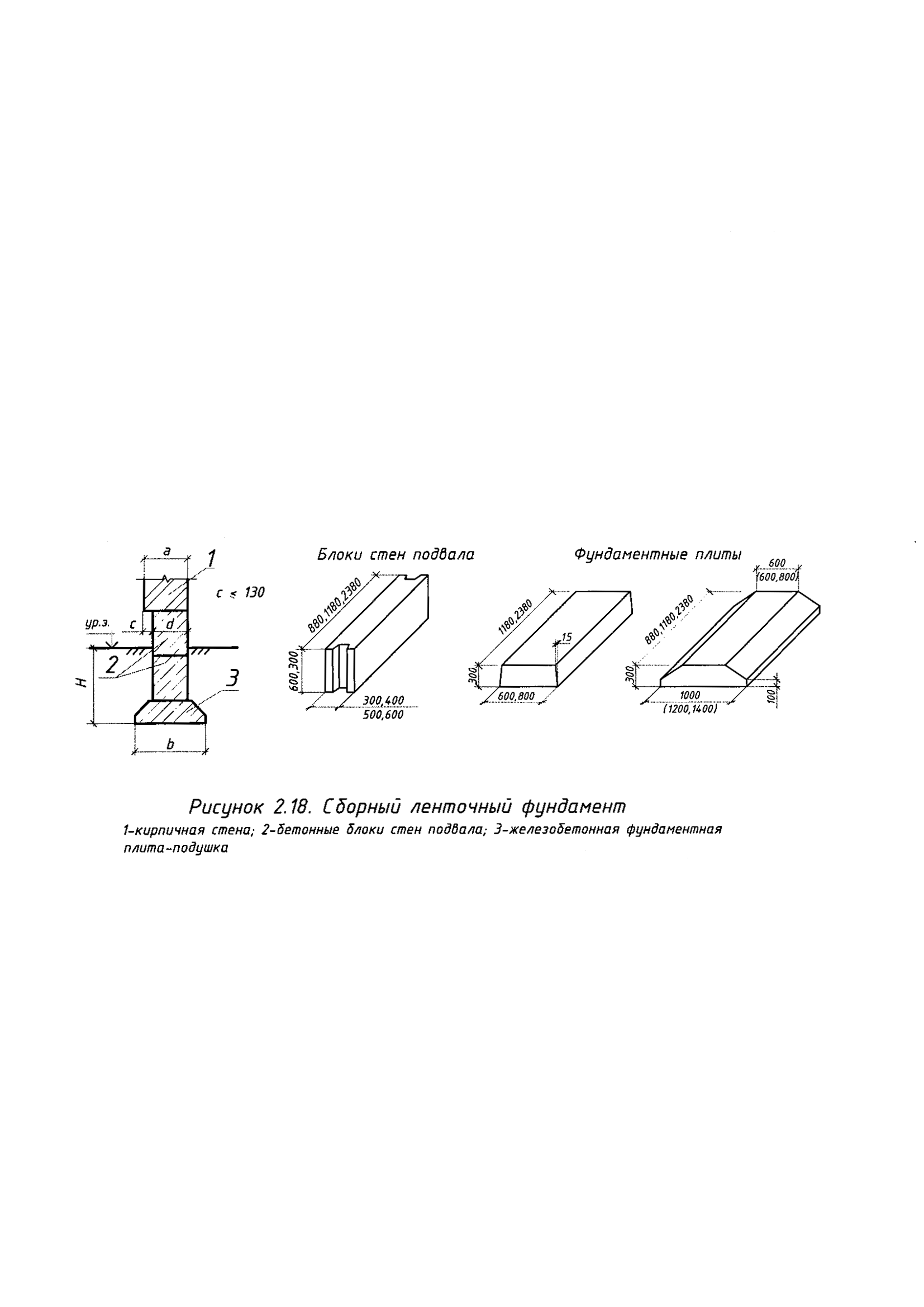

Рисунок 2.18. Сборный ленточный фундамент

1 – кирпичная стена; 2 – бетонные блоки стен подвала; 3 – железобетонная фундаментная плита-подушка

Габариты подошвы ленточных фундаментов (b) зависят от физико-механических свойств грунта и величины действующих нагрузок. Под более нагруженные стены (опирание перекрытий с двух сторон, большая грузовая площадь и т.п.) ширину подошвы ленточных фундаментов, рекомендуется увеличивать, устраивая уступы в монолитных фундаментах или используя железобетонные фундаментные подушки большей ширины в сборных.

Сборные фундаментные подушки могут располагаться с нормируемым зазором 20 мм или с разрывами 0, 2–0, 9 м (прерывистый фундамент).

В зданиях со столбчатыми или свайными фундаментами фундаментные столбы или сваи должны устанавливаться в углах здания, в местах пересечения или примыкания стен, под простенками, а также в промежутке, при этом шаг столбов или свай следует принимать в соответствии с рисунками 2.19 и 2.20. Под более нагруженные стены фундаментные столбы или сваи следует располагать с меньшим шагом либо увеличивать размеры подошвы фундаментных столбов.

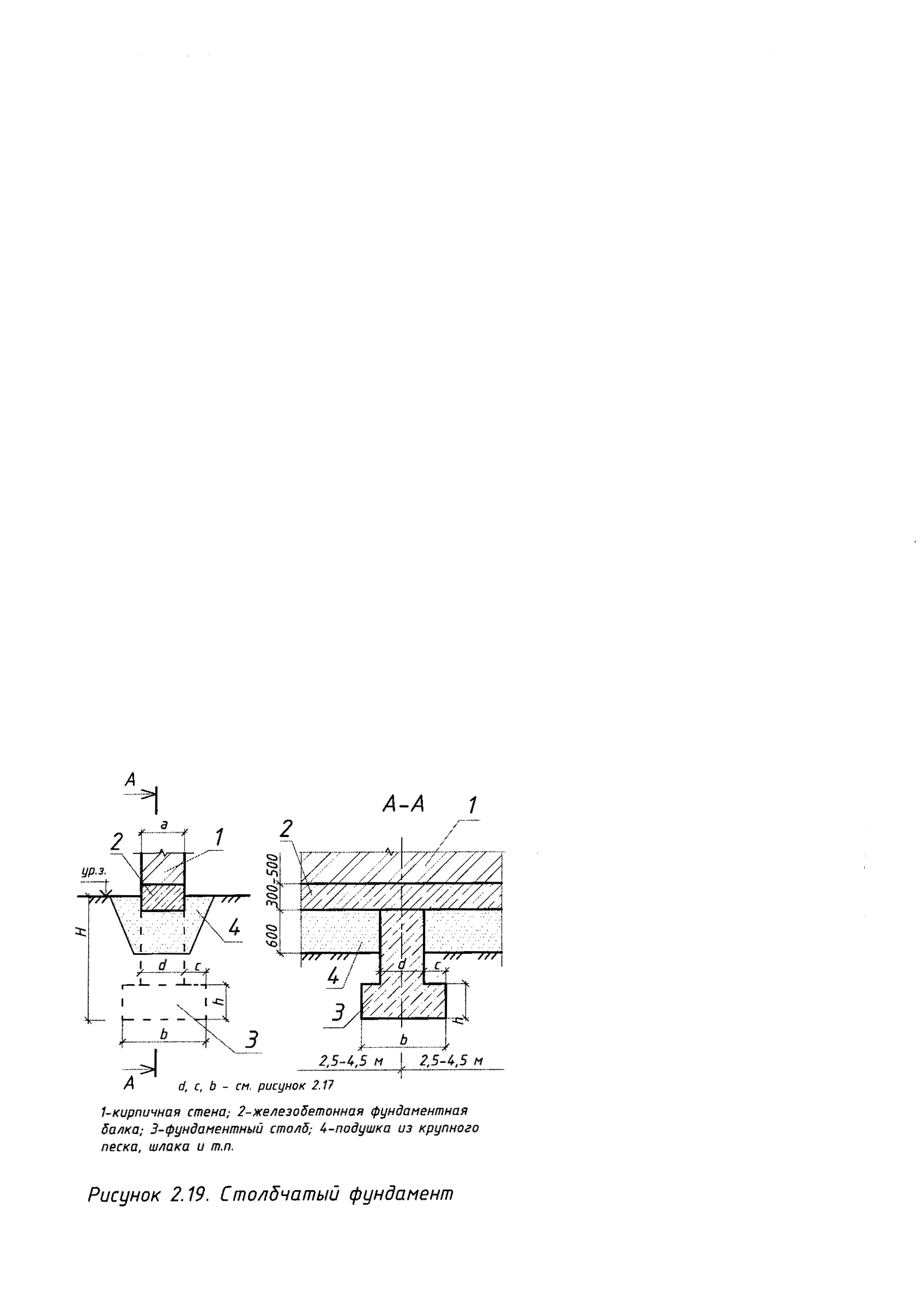

Рисунок 2.19. Столбчатый фундамент Рисунок 2.20. Свайный фундамент

Для выполнения плана фундамента рекомендуется сначала выполнить цокольный узел и узел опирания внутренней стены на фундамент (раздел 2.8). Это позволит определиться с габаритами фундамента и его привязкой к осям.

На плане фундаментов должны быть показаны модульные разбивочные оси, две внешниецепочки размеров, размеры и привязка подошвы ленточного или столбчатого фундамента к осям, размеры и привязка фундаментных балок или свайного ростверка.

При использовании сборных ленточных фундаментов на плане достаточно показать нижний ряд сборных элементов (фундаментные подушки или блоки стен подвалов) с указанием их размеров, при этом раскладку сборных элементов рекомендуется начинать с несущих стен. Для прерывистых фундаментов должны быть даны расстояния между этими элементами.

В случае свайных или столбчатых фундаментов необходимо указать шаг свай или фундаментных столбов.

Следует также дать отметку подошвы ленточных или столбчатых фундаментов, отметки низа ростверка или фундаментных балок.

Примеры выполнения планов фундаментов приведены на рисунках П2.9–П2.11.

План кровли

Форма чердачной скатной крыши определяется, главным образом, очертаниями здания в плане и требованиями архитектурной выразительности. Наиболее часто применяемые варианты скатных крыш приведены на рисунке 2.21. При построении плана кровли следует иметь в виду, что при одинаковых уклонах скатов их пересечение происходит под углом 45^о. Пример построения плана крыши здания сложной формы приведён на рисунке 2.22. С учебной целью достаточно запроектировать двускатную крышу.

На планах кровли следует показывать крайние оси, оси стен с вентиляционными каналами, оси, по которым происходит изменение высоты или формы здания в плане, одну или две цепочки размеров между осями. Следует показать также внешние грани наружных стен (штриховой линией невидимого контура), вентиляционные и дымовые трубы, слуховые и мансардные окна, указать величины уклонов скатов (см. раздел 2.6), величины свесов карнизов, отметки карниза, конька, верха дымовых и вентиляционных труб, верха слуховых окон.

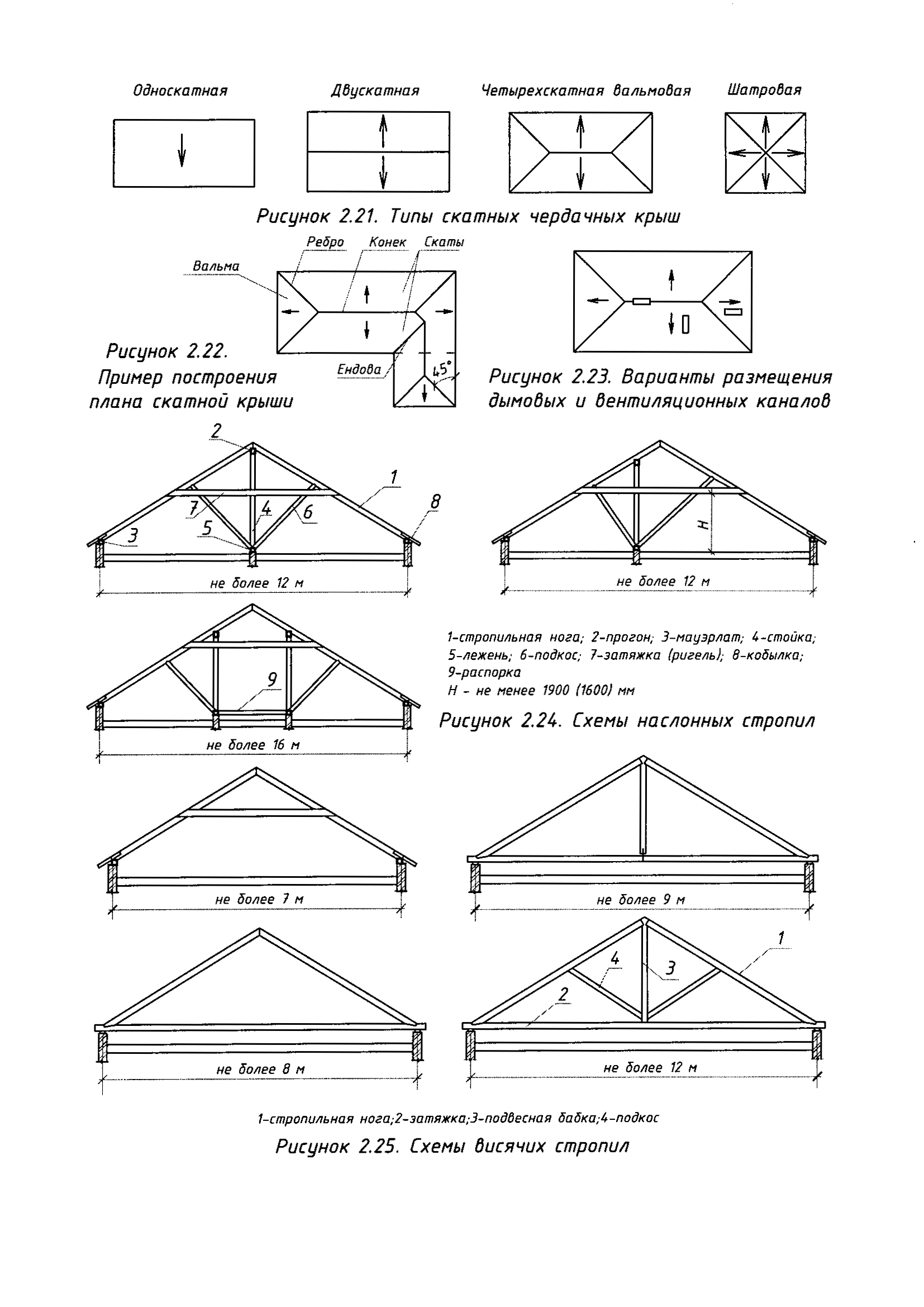

Рисунок 2.21. Типы скатных чердачных крыш

Наилучшие варианты расположения вентиляционных и дымовых труб приведены на рисунке 2.23. В этих случаях уменьшается вероятность образования снеговых мешков и протекания крыши.

Слуховые окна необходимы для проветривания чердачного пространства и выхода на крышу. В небольших двухэтажных зданиях с двускатной крышей возможно устройство вентиляционных отверстий во фронтонах здания.

В зданиях с неорганизованным водоотводом свес карниза должен быть не меньше 600 мм, а в зданиях с организованным водоотводом – не менее 500 мм. В последнем случае на плане кровли следует показать расположение водосточных желобов и труб. Свес крыши со стороны фронтона рекомендуется принимать не менее 400 мм.

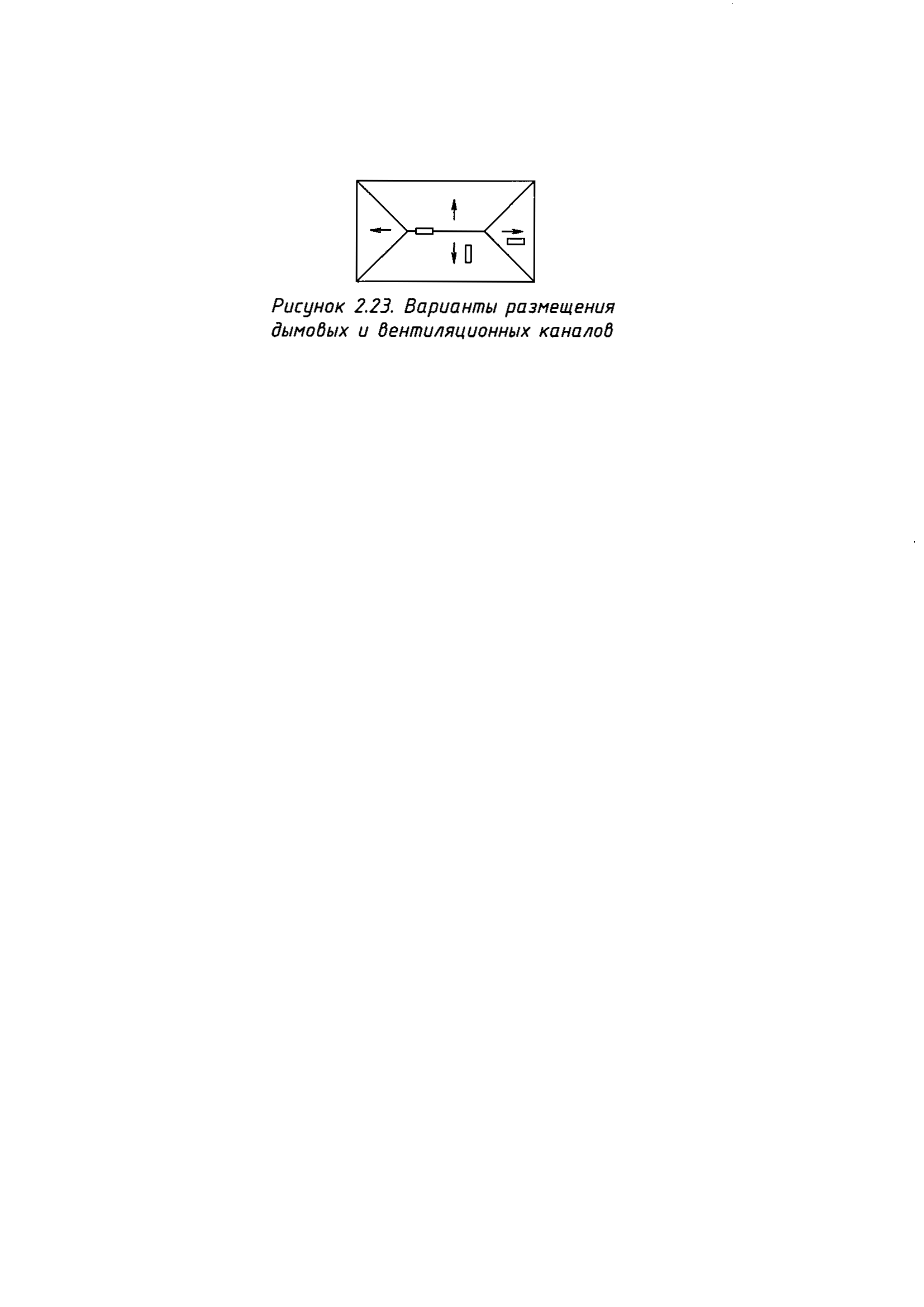

Рисунок 2.22. Пример построения Рисунок 2.23. Варианты размещения

плана скатной крыши дымовых и вентиляционных каналов

Примеры выполнения плана кровли приведены на рисунке П2.12 и П2.13.

План несущих конструкций покрытия

Конструктивное решение несущей части покрытия зависит от габаритов здания, его формы, расположения внутренних опор и т. д. В малоэтажных гражданских зданиях чаще всего применяют деревянные наслонные стропила, наиболее часто применяемые схемы которых приведены на рисунке 2.24.

Основные элементы наслонных стропил, стропильные ноги, выполняют из брусьев (120–140)х(180–240) мм, брёвен Ø 140–220 мм или досок (50–80)х(150–200) мм и располагают перпендикулярно линии карниза с шагом 1200–1600 мм при стропилах из брёвен или брусьев и 700–1200 мм при стропилах из досок. Крайние стропильные ноги двускатных крыш желательно располагать рядом с наружной стеной (фронтоном), промежуточные не должны попадать на вентиляционные или дымовые трубы.

Опорами для стропильных ног служат прогоны из брусьев (140–160)х(160–200) мм и мауэрлаты (пристенные брусья), которые также чаще всего выполняют из брусьев (160–200)х(140–160) мм.

Прогоны опирают на стойки из брусьев 120х120 – 160х160 или, если это возможно, на стены. Расстояние между опорами желательно принимать от 2 до 4, 5 м. Стойки нижним концом опираются на лежень из бруса (160–200)х(140–160) мм.

Дополнительными опорами, уменьшающими пролёт стропильных ног при значительном расстоянии между стенами, являются подкосы, изготовленные из брусьев 120х120 – 160х160 мм. Верхним концом подкосы врубают в стропильные ноги, а нижним – в лежень.

При шаге стоек от 4, 5 до 6 м (например, в зданиях с большим шагом поперечных несущих стен) для уменьшения расчётного пролёта и увеличения жёсткости прогонов следует устанавливать продольные подкосы, которые нижним концом врубают в стойки, верхним – в прогоны.

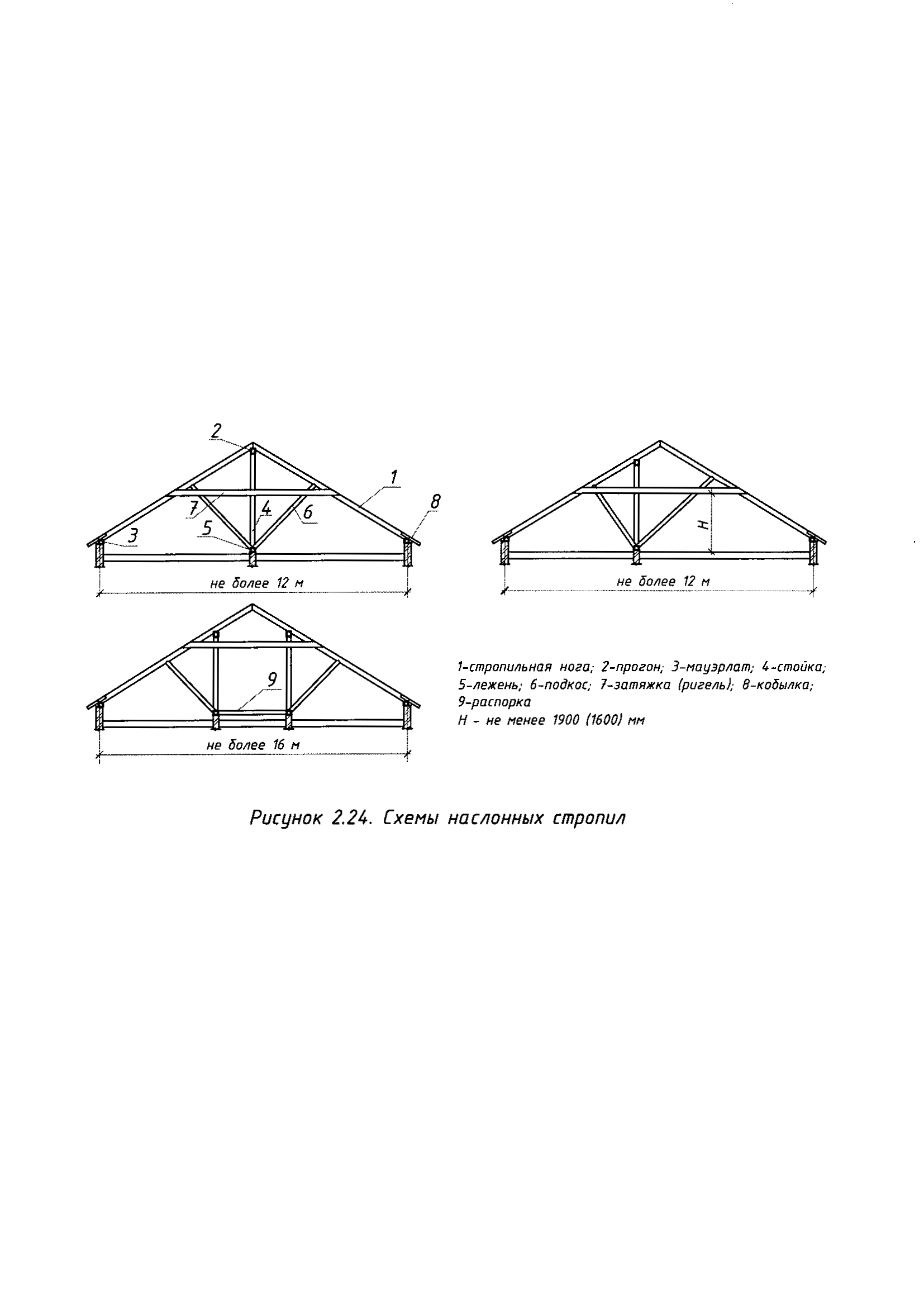

Рисунок 2.24. Схемы наслонных стропил

Для уменьшения величины распора (горизонтального усилия, передаваемого на стены стропильными ногами), рекомендуется устраивать горизонтальные ригели (затяжки) из досок 50х200 мм.

На плане несущих конструкций покрытий из брусьев или брёвен все элементы стропил (стропильные ноги, мауэрлаты, прогоны, ригели и т. п.) должны быть показаны двумя сплошными основными линиями. Кобылки, применяемые для устройства свеса кровли, и стропильные ноги из досок можно показывать одной линией. Невидимые элементы (стойки и подкосы) показывают условно. Например, подкосы показывают штриховой линией со стрелкой. Штриховой линией также изображают ветровые связи, выполняемые из досок и необходимые для обеспечения продольной жёсткости двускатных крыш.

Помимо двух внешних цепочек размеров на плане должен быть приведён шаг стропильных ног, дано расстояние между стойками, указаны места размещения слуховых окон, показаны вентиляционные трубы. Рекомендуется также на небольшом фрагменте плана дать раскладку элементов обрешётки под кровлю.

Висячие стропила (деревянные стропильные фермы) выполняют из брусьев, брёвен или досок и применяют в зданиях пролётом до 12 м при отсутствии промежуточных опор (внутренних стен или колонн). Расстояние между фермами назначают от 1 до 2 м. Схемы висячих стропил приведены на рисунке 2.25.

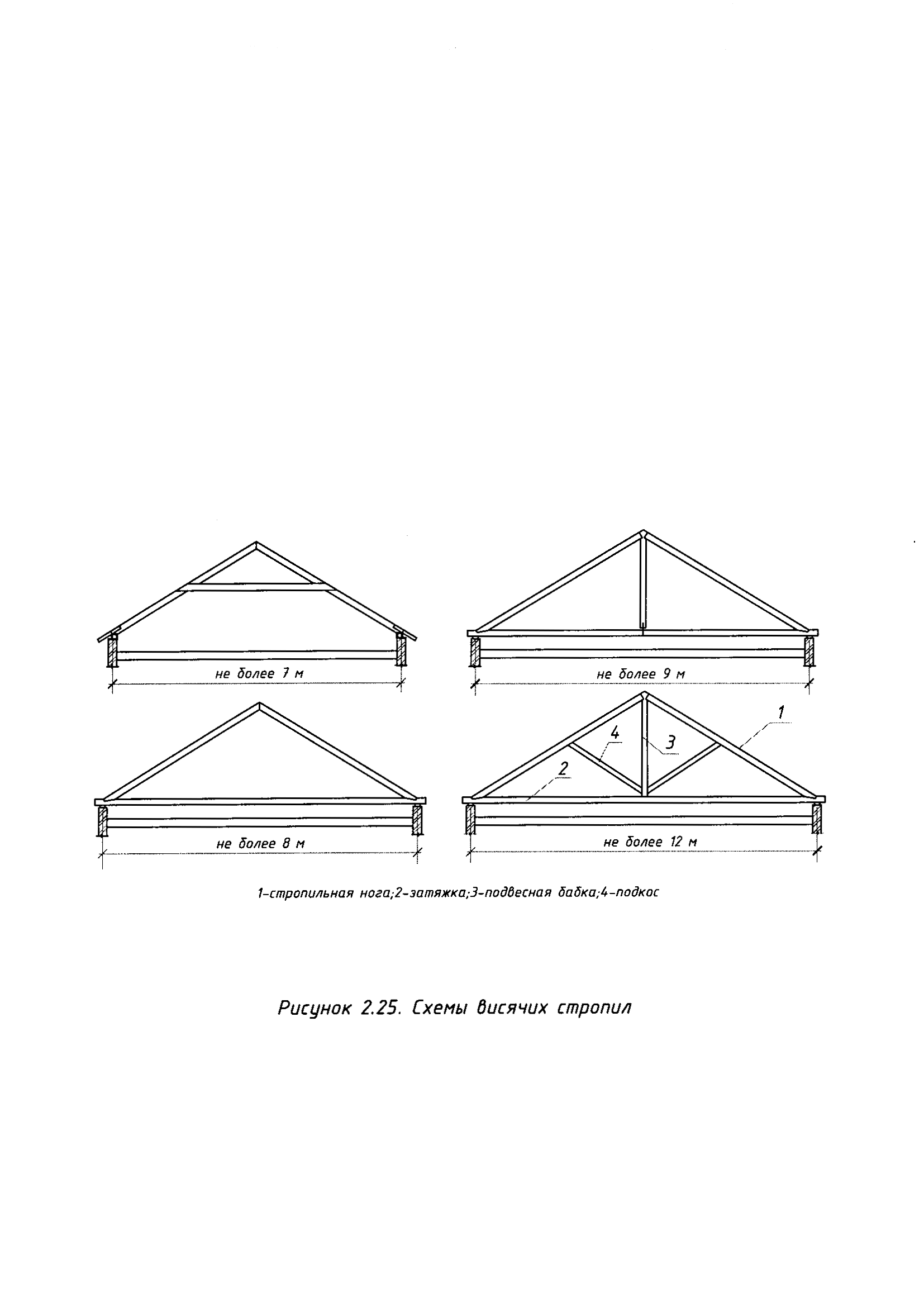

Рисунок 2.25. Схемы висячих стропил

Пример выполнения плана несущих конструкций покрытия с наслонными стропилами приведён на рисунке П2.14.

Разрез

Разрез должен выполняться по лестнице, при этом в сечение должны попадать оконные и, по возможности, дверные проёмы. При необходимости разрез может быть ломаным. Место разреза должно быть обозначено на планах этажей. Желательно также обозначить место разреза на планах фундаментов, несущих конструкций перекрытий, крыши и несущих конструкций покрытия.

Построение разреза рекомендуется начинать с нанесения горизонтальных линий, соответствующих уровню земли и уровням пола первого и второго этажей, а также вертикальных осевых линий, проходящих по стенам, разрезанным секущей плоскостью.

Высота помещений от пола до потолка должна быть не менее 2, 5 м. При этом высоту этажа желательно назначать равной 3, 0 или 3, 3 м (не менее 2, 8 м). В помещениях квартир с наклонными потолками (мансардные) допускается меньшая высота на площади, не превышающей 50 % от общей площади помещения. Высота стен от пола до низа наклонного потолка должна быть не менее 1, 2 м при наименьшем наклоне потолка 30^о и не менее 0, 8 м при наклоне 45^о. При наклоне потолка 60^о и более ограничений по высоте нет. В ванной комнате минимальная высота помещения – 2, 1 м.

Далее следует нанести грани наружных и внутренних стен с привязкой, соответствующей плану, низ и верх несущих конструкций перекрытия, а также наметить положение лестничных маршей и площадок. Чтобы определить толщину перекрытия, рекомендуется предварительно выполнить узел опирания перекрытия на наружную стену (см. раздел 2.7).

Несущие конструкции перекрытий, попавшие в плоскость разреза, должны быть показаны достаточно подробно (габариты плит, сечения балок).

В курсовой работе рекомендуется применять лестницы из мелкоразмерных элементов, с конструктивными решениями которых можно ознакомиться в работах /1-8/. Графическое построение лестницы должно быть выполнено в соответствии с рекомендациями раздела 2.1 (рисунок 2.9), при этом достаточно подробно следует показать основные конструктивные элементы (косоуры, тетивы, подкосоурные и площадочные балки и т. п.).

Попавшие в секущую плоскость оконные проёмы располагают таким образом, чтобы расстояние от уровня пола до низа окна было не меньше 700 мм для обеспечения безопасности и из условия размещения отопительных приборов. Над оконными и дверными проёмами следует показать сборные или сборно-монолитные перемычки в соответствии с разработанным узлом опирания перекрытия на стену.

Построение чердачной части здания выполняется на основе плана несущих конструкций покрытия и выбранной схемы стропил. При этом следует иметь в виду следующее:

- расстояние от верха чердачного перекрытия до низа мауэрлата рекомендуется принимать не менее 400 мм (для удобства осмотра в процессе эксплуатации);

- уклоны скатов следует принимать в зависимости от материала кровли с учётом данных таблицы 2.1;

- расстояние от чердачного перекрытия до нижнего элемента несущих конструкций покрытия в средней части рекомендуется принимать не менее 1900 (1600) мм (рисунок 2.24);

- угол наклона подкосов рекомендуется принимать около 45^о (35^о–55^о), а угол между подкосом и стропильной ногой – около 90^о.

Таблица 2.1

Минимальные уклоны скатов скатных чердачных крыш

Примечание: значения приведены для кровельных материалов, рассмотренных в данных методических указаниях

Элементы стропильной крыши, попавшие в сечение, должны быть выделены сплошными основными линиями.

Дымовые и вентиляционные трубы, если они расположены перед плоскостью разреза, должны быть показаны в уровне чердака и выведены выше крыши. Для обеспечения необходимой тяги отметку верха трубы следует назначать в соответствии с рисунком 2.26.

На разрезе необходимо также показывать оконные и дверные проёмы, находящиеся перед плоскостью разреза.

Элементы фундаментов, попавшие в сечение, должны быть показаны в соответствии с планом фундаментов и разработанным цокольным узлом.

На разрезах должны быть нанесены линейные размеры в виде цепочек, расположенных вне и внутри изображения. Внешние и внутренние размерные линии должны отстоять от изображения не менее чем на 10 мм.

На первой наружной горизонтальной размерной линии наносят привязки фундаментов, на второй – расстояния между соседними осями, на третьей – расстояние между крайними координационными осями.

На внешней вертикальной размерной линии дают размеры проёмов и участков стен между проёмами.

На разрезах показывают отметки уровня земли, чистого пола этажей и лестничных площадок, низа опорной части заделываемых в стену конструктивных элементов (балконных плит, козырьков и т.п.), карниза, конька крыши и др. Отметки наносят на выносных линиях уровней соответствующих элементов. Стрелка, выполненная сплошными толстыми основными линиями длиной 2-4 мм, проведёнными под углом 45^о к выносной линии, должна упираться в выносную линию уровня. Величину отметки наносят на полке выносной линии знака отметки в метрах с тремя десятичными знаками без обозначения единицы измерения

Примеры выполнения разрезов даны на рисунке П2.15.

Фасад

Фасад здания рекомендуется выполнять параллельно с разработкой разреза.

На фасаде должны быть указаны модульные разбивочные оси здания, проходящие в характерных местах (крайние, в местах уступов в плане и перепадов высот).

Должны быть нанесены отметки:

- уровня земли и входных площадок;

- низа и верха проёмов;

- низа карниза, козырьков и балконных плит;

- верха конька, вентиляционных труб, слуховых и мансардных окон;

- других элементов, расположенных на разных уровнях.

Отметки, как правило, наносятся слева от изображения.

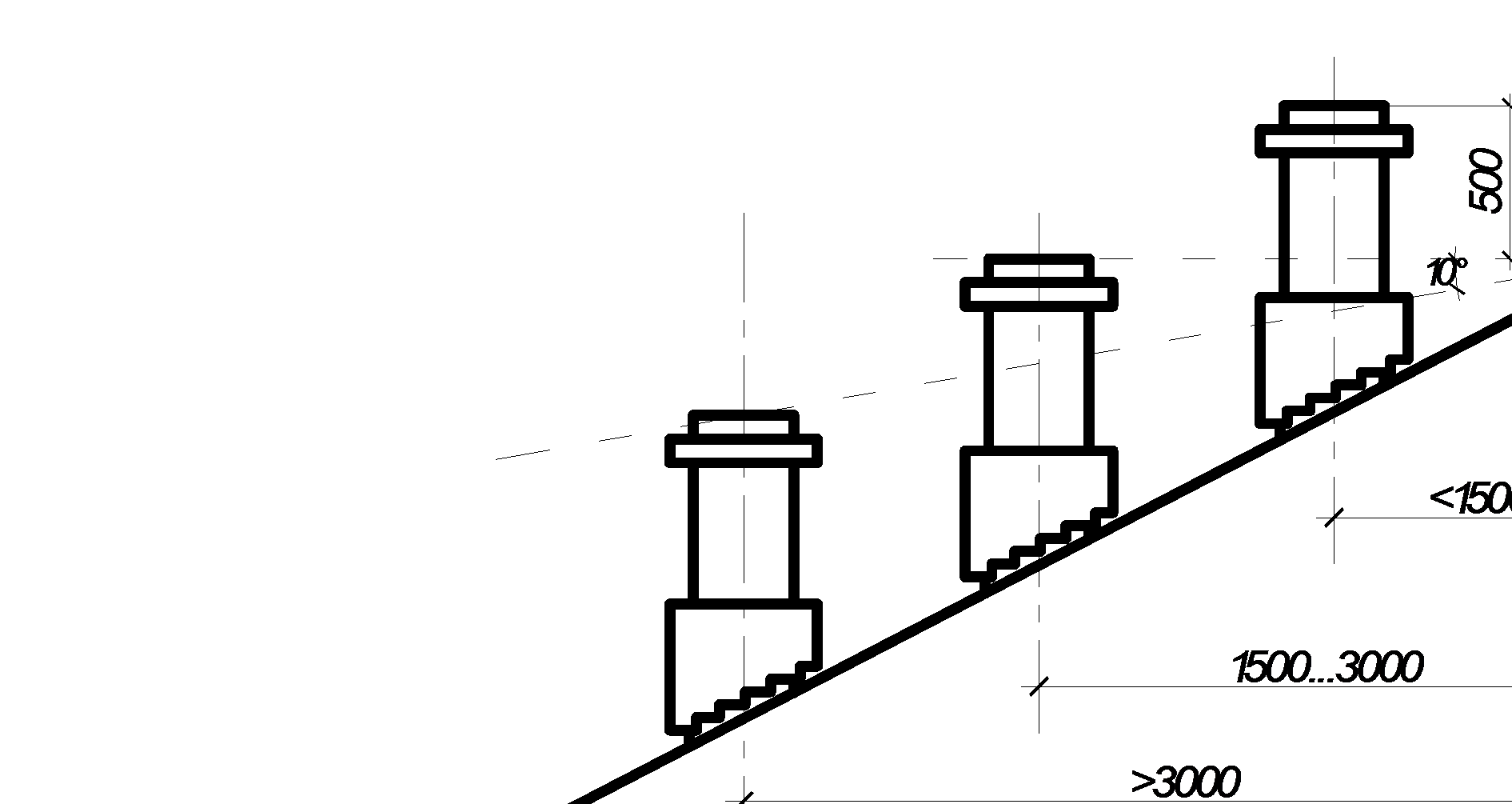

Рисунок 2.26. Схемы расположения труб на скатной крыше

В названии фасада указывают обозначения крайних координационных цифровых или буквенных осей здания слева направо (например, «Фасад А–В» или «Фасад 3-1»).

Примеры выполнения фасадов приведён на рисунке П2.16.

2.8. Архитектурно - конструктивные узлы

В первую очередь рекомендуется разрабатывать узлы, необходимые для выполнения планов и разрезов здания:

- цокольный узел, включая конструкцию фундамента и пола первого этажа;

- узел опирания перекрытия на наружную стену, включая верх оконного проёма и конструкцию пола;

- карнизный узел, включая чердачное перекрытие (если оно есть).

Целесообразно также разработать узлы примыкания перекрытия к самонесущей стене, узел фундамента под внутреннюю стену, узел сопряжения лестничного марша с конструкцией перекрытия и т.п.

Архитектурно-конструктивные узлы должны быть обозначены на разрезе или планах. Место, подлежащее детализации, обводят замкнутой сплошной тонкой линией, от которой делается линия-выноска. Если узел должен быть сделан в сечении, на плане или разрезе через все элементы, изображённые на узле, проводят короткую основную сплошную линию и на её продолжении – линию-выноску. На полке линии-выноски указывают номер узла. Если узел выполнен на другом листе, под полкой указывают номер листа с узлом.

Маркировку узла выполняют над его изображением в кружке Ø 10–14 мм, в котором указывают его номер. Если узел обозначен на другом листе, маркировку выполняют в виде дроби, в числителе которой указывают номер узла, а в знаменателе – номер листа, на котором этот узел обозначен. Если изображение узла зеркально его обозначению на плане или разрезе, номер узла даётся с индексом «н».

Конструирование цокольного узла начинается с нанесения модульной разбивочной оси, линии уровня чистого пола, уровня горизонтальной гидроизоляции и уровня земли. Конструкция стены показывается в соответствии с заданием.

Уровень горизонтальной гидроизоляции, чаще всего выполняемой из двух слоёв толя или рубероида на битумной мастике, в зданиях без подвала назначается ниже уровня пола первого этажа на 100-200 мм и выше уровня отмостки не менее чем на 200 мм. Горизонтальную гидроизоляцию желательно располагать на стыке фундамента и стены. Высоту цоколя (расстояние от уровня обреза фундамента до планировочной отметки земли) рекомендуется принимать не менее 500 мм.

При определении габаритов верхней части фундамента следует учитывать рекомендации, приведённые на рисунках 2.17–2.20. В двухслойных стенах фундамент устраивают под несущий внутренний слой, а в трёхслойных – либо под всю стену, либо также под внутренний несущий слой. В последнем случае следует предусмотреть устройство опоры для наружного самонесущего слоя в виде консольной железобетонной плиты, защемлённой в кладке несущего слоя. В зданиях с однородными стенами из ячеистобетонных блоков стена должна выступать за внешнюю грань фундамента не менее чем на 50 мм, но не более 1/3 толщины кладки.

При назначении глубины заложения фундамента (расстояние от уровня земли до подошвы) следует учитывать грунтовые условия и глубину промерзания грунта в районе строительства. При строительстве на непучинистых основаниях (например, крупный песок) глубина заложения фундамента под наружную стену в здании без подвала может приниматься минимальной (700 мм). В остальных случаях желательно глубину заложения назначать не менее глубины промерзания. Глубина заложения фундамента под внутренние стены не зависит от глубины промерзания и принимается не менее 500 мм.

Для отвода от стены дождевой и талой воды по периметру здания устраивают отмостку шириной не менее 700 мм с уклоном 3-5%. Наиболее распространённое решение отмостки – слой асфальта или цементно-песчаного раствора толщиной 30 мм по основанию из щебня, гравия или крупного песка толщиной не менее 150 мм. По внешней линии отмостки рекомендуется укладывать бордюрный камень сечением 80х150 мм.

На узле также следует показать конструкцию пола первого этажа по грунту или по лагам. Некоторые варианты устройства полов даны на рисунке 2.27. При расположении подготовки под пол выше уровня горизонтальной гидроизоляции следует предусмотреть устройство вертикальной гидроизоляции с внутренней стороны стены до верха подготовки. При близком расположении к поверхности земли грунтовых вод целесообразно утраивать горизонтальную гидроизоляцию по всей площади пола. Пример выполнения цокольного узла приведён на рисунке П2.17.

Конструирование узла опирания междуэтажного перекрытия на наружную несущую стену начинается с нанесения разбивочной оси, уровня низа плиты или балки и уровня чистого пола второго этажа. Конструкция стены на узле должна быть показана подробно и в соответствии с заданием.

Перекрытие должно быть разрезано в наиболее характерном месте: многопустотный настил – по отверстию, а балочные перекрытия – по межбалочному заполнению. Величина опирания перекрытий на стену определяется в зависимости от конструкции их несущей части и материала стены в соответствии с планом несущих конструкций перекрытия.

Далее следует показать конструкцию пола, выбор которой зависит от назначения помещения (гостиная, кухня, ванная, прихожая и т. д.). Варианты полов по междуэтажным перекрытиям из плит приведены на рисунке 2.28.

На данном узле требуется показать верх оконного проёма. В зданиях со стенами из мелкоразмерных элементов над проёмами следует устраивать перемычки, служащие опорой для вышележащей кладки и конструкций перекрытия.

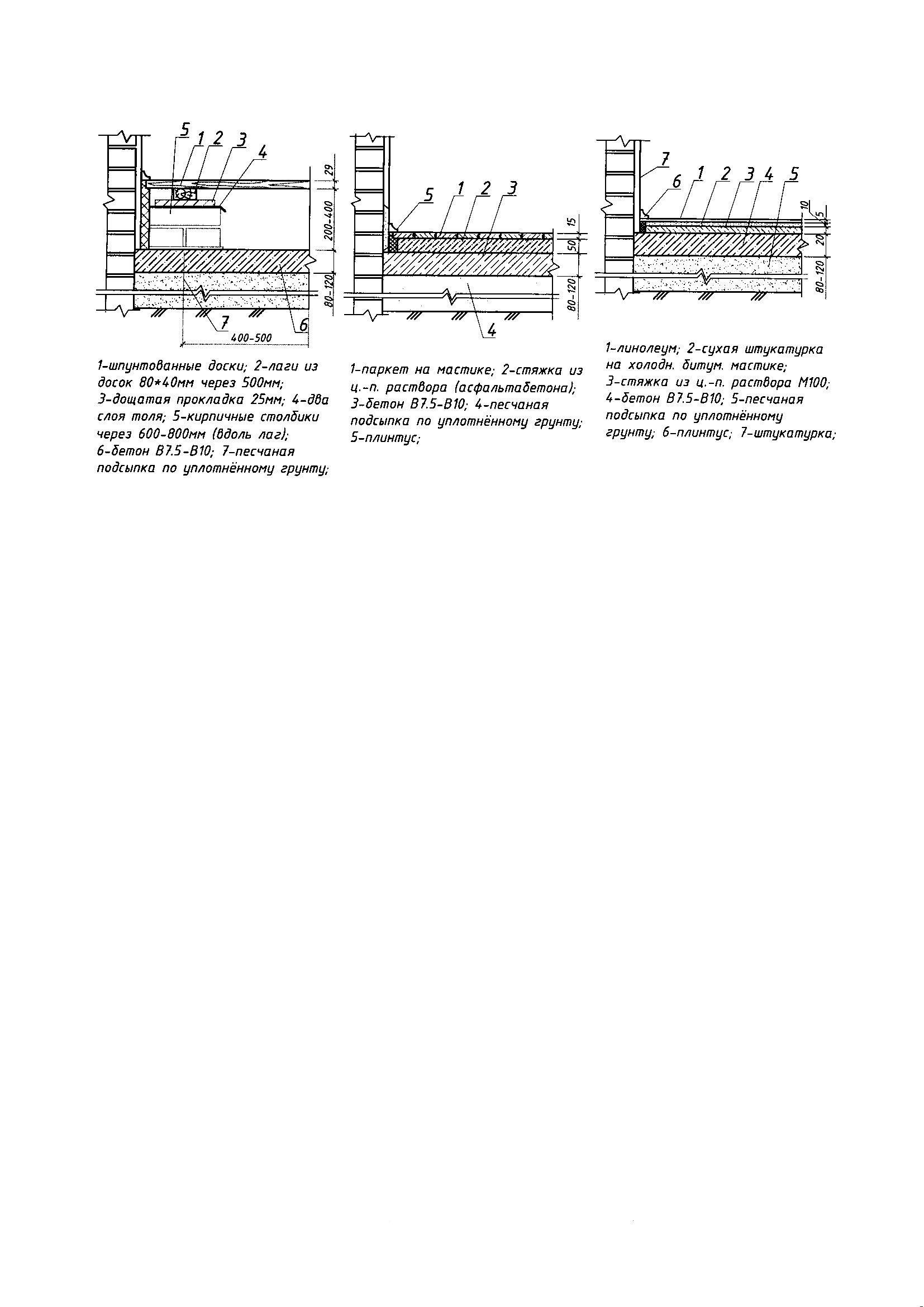

Рисунок 2.27. Полы первого этажа зданий без подвалов (гидроизоляция условно не показана)

В зданиях с кирпичными стенами чаще всего с этой целью применяют сборные железобетонные перемычки, размеры поперечного сечения которых кратны размерам кирпича и зависят от величины действующих нагрузок и размера проёма. Непосредственно под опорной частью балок или плит перекрытия укладывают несущие перемычки. Перемычки, которые воспринимают нагрузки только от кладки над проёмом, имеют меньшую несущую способность, а, следовательно, и меньшие габариты, и являются ненесущими. Длина перемычек определяется в зависимости от размеров перекрываемого пролёта и величины опирания их на стену (для несущих перемычек – не менее 250 мм, а для ненесущих – не менее 100 мм).

Варианты размещения перемычек в несущих и самонесущих однородных кирпичных стенах, а также таблица для определения их сечений приведены на рисунке 2.29.

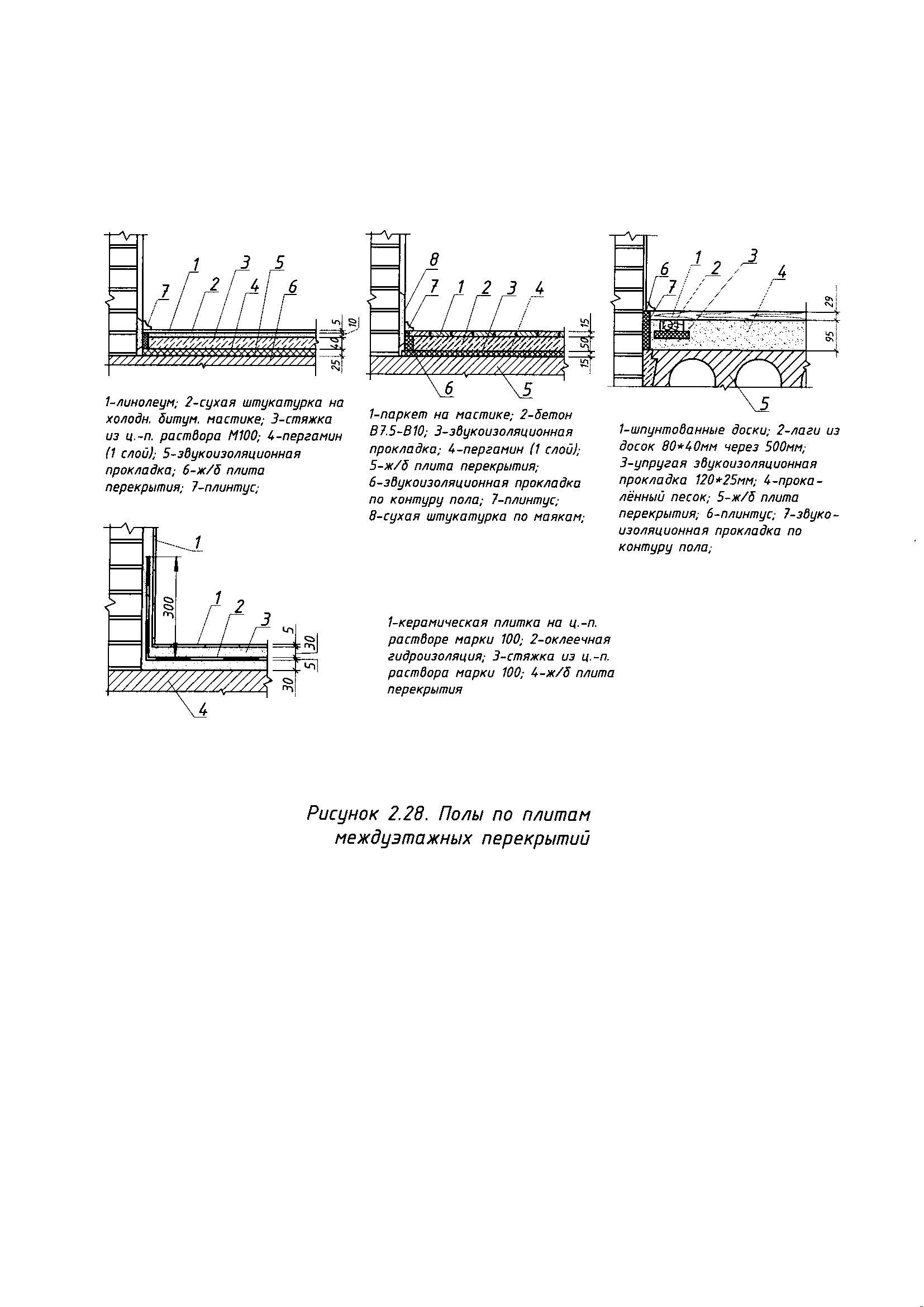

Рисунок 2.28. Полы по плитам междуэтажных перекрытий

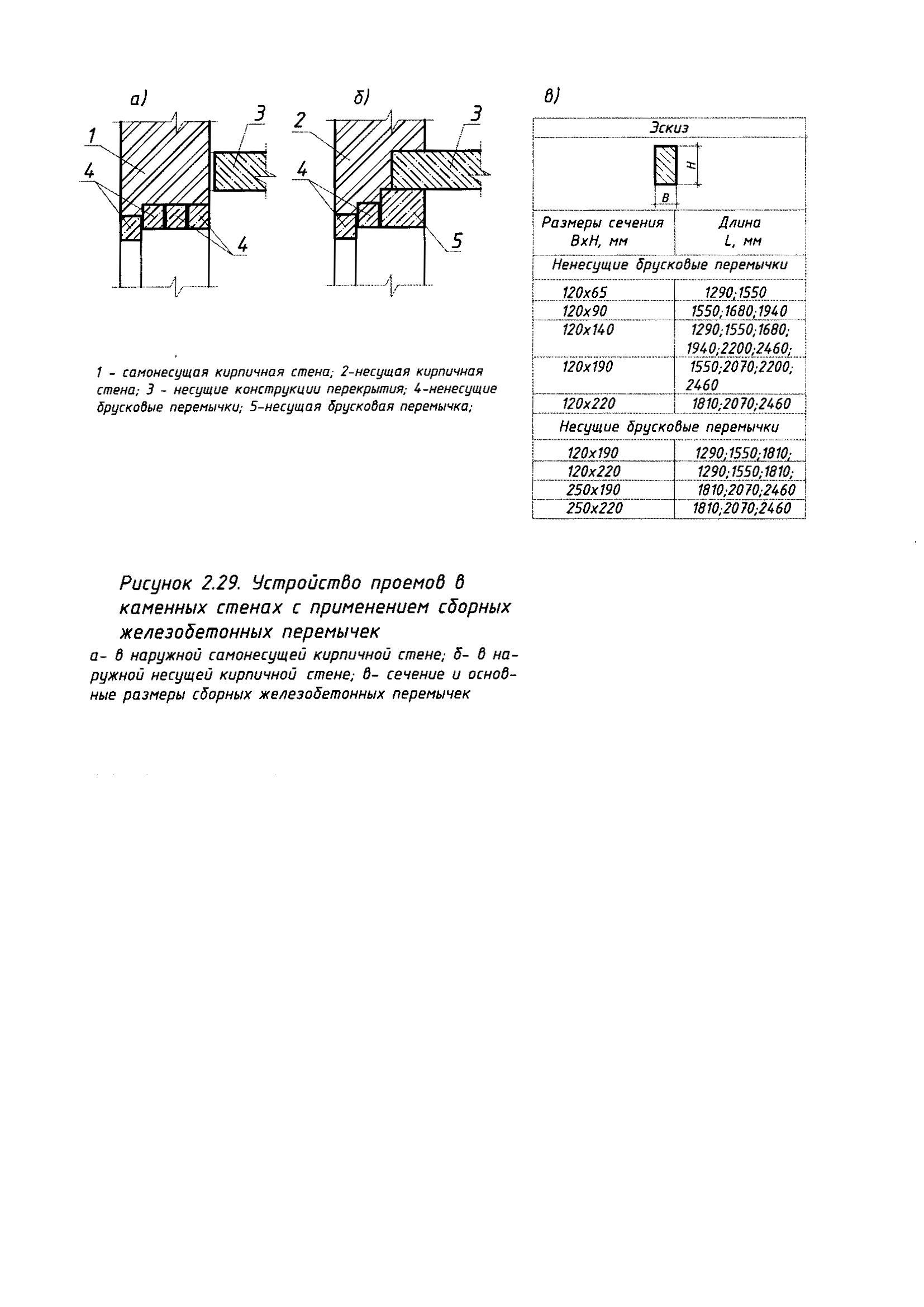

Рисунок 2.29. Устройство проёмов в каменных стенах с применением сборных железобетонных перемычек

а – в наружной самонесущей кирпичной стене; б – в наружной несущей кирпичной стене; в – сечение и основные размеры сборных железобетонных перемычек

Разрабатывая узел над оконным проёмом, следует учитывать, что в слоистых стенах не рекомендуется укладывать железобетонные перемычки по всей толщине стены, т.к. железобетон в этом случае будет являться мостиком холода и способствовать появлению конденсата на внутренней поверхности стены над окном. В качестве перемычки под слоем эффективного утеплителя можно использовать обработанную антисептиком доску (брусок) либо специальные фасонные изделия из малотеплопроводного материала или тонколистового металла (рисунок 2.30).

Опирание многопустотных плит перекрытия осуществляется через растворный шов толщиной около 20 мм непосредственно на перемычки либо на нечётное количество рядов кирпича над ними.

При балочных конструкциях перекрытия имеет место точечная передача усилий на кладку. В связи с этим во избежание разрушения кладки, особенно при значительном уровне нагрузок, балки целесообразно опирать либо непосредственно на сборные железобетонные перемычки, либо на железобетонные распределительные подушки, позволяющие снизить уровень напряжений в кладке.

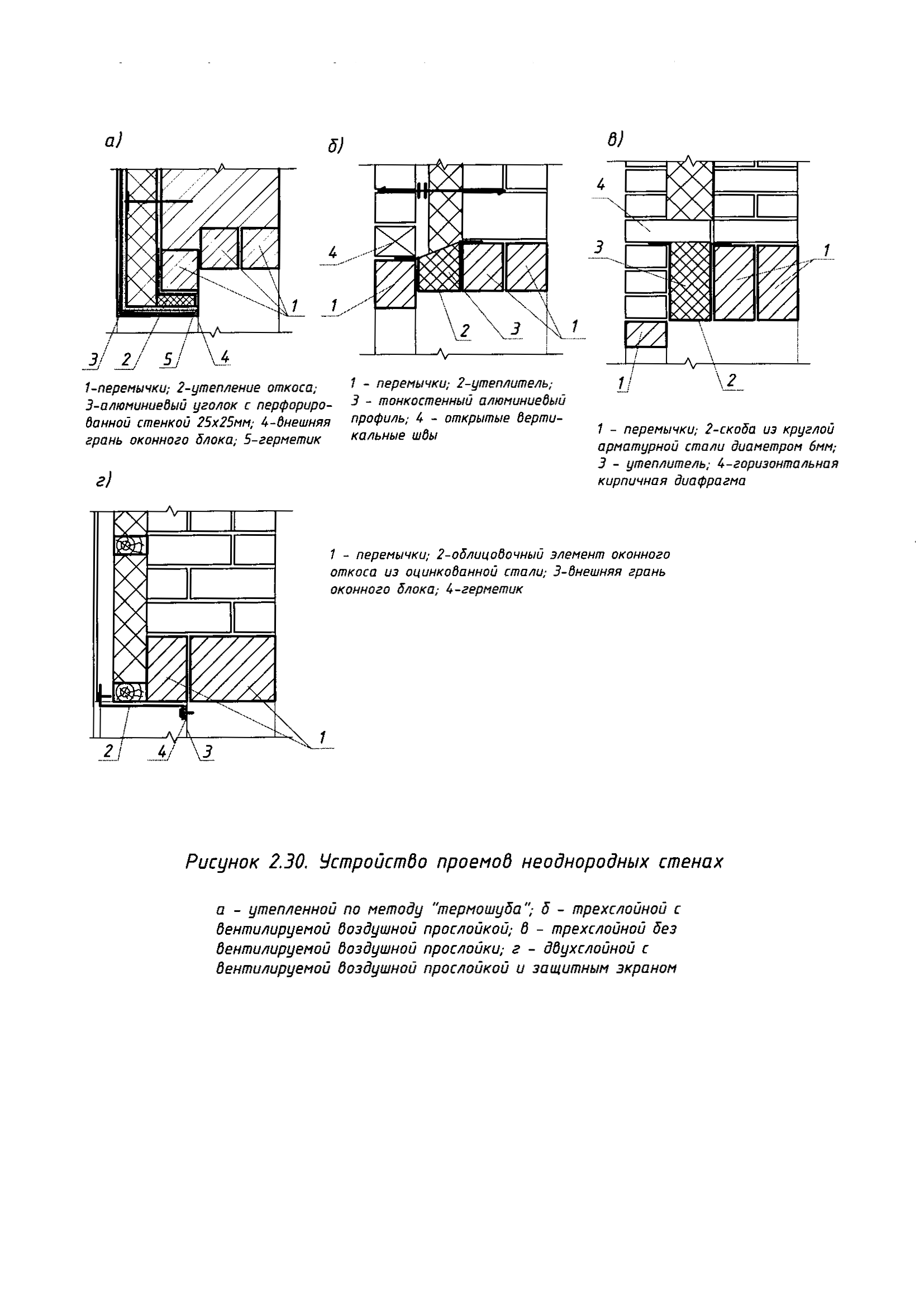

Рисунок 2.30. Устройство проёмов в неоднородных стенах

В зданиях со стенами из ячеистобетонных блоков рекомендуется использовать перемычки из ячеистого бетона (рисунок 2.31). При ширине проёмов, не превышающих 2 м, можно применять армированные брусковые или арочные перемычки. Если требуется перекрывать больший пролёт, необходимо предусмотреть устройство сборно-монолитных перемычек с использованием U-образных лотковых блоков.

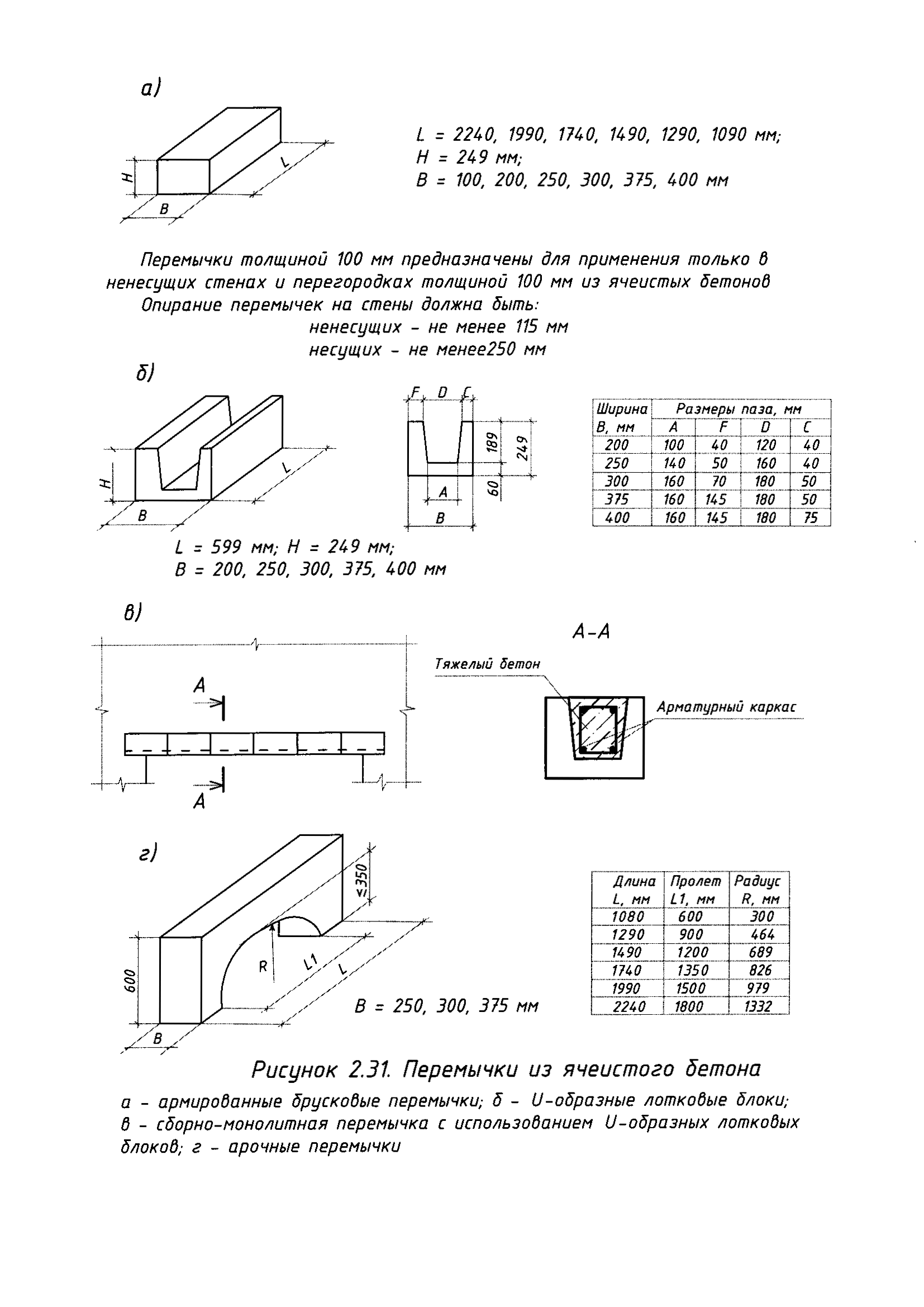

Рисунок 2.31. Перемычки из ячеистого бетона

а – армированные брусковые; б – U-образные лотковые блоки; в – сборно-монолитная перемычка с использованием U-образных лотковых блоков; г – арочные перемычки

Пример выполнения узла сопряжения наружной стены с перекрытием приведён на рисунке П2.18.

Конструирование карнизного узла следует начинать с нанесения соответствующей оси и уровня низа несущих конструкций чердачного перекрытия. Далее следует показать конструкцию стены, опирание на несущую стену или примыкание к самонесущей стене несущих конструкций чердачного перекрытия. При этом следует учесть, что наличие холодного чердака требует обязательного устройства в конструкции перекрытия пароизоляционного и теплоизоляционного слоёв. Пароизоляцию выполняют из гидроизоляционных рулонных или мастичных материалов на пути движения тёплого воздуха перед утеплителем.

Передача усилий от несущих конструкций покрытия на стену осуществляется через мауэрлат, который рекомендуется располагать выше чердачного перекрытия не менее чем на 400 мм. Чтобы избежать загнивания мауэрлата его следует антисептировать и отделять от каменной кладки двумя слоями гидроизоляционного материала (толь).

Стропильные ноги либо врубают в мауэрлат, либо осуществляют передачу усилий через специальные упорные бруски. Горизонтальные распорные усилия, передаваемые от стропильных ног на мауэрлат, должны быть переданы на стены. В кирпичных стенах с толщиной несущего слоя не менее 510 мм мауэрлат можно располагать у внутренней грани стены, так как его горизонтальному смещению препятствует кладка у внешней грани стены. В слоистых стенах с несущим слоем менее 510 мм чтобы избежать смещения мауэрлата и обеспечить передачу усилий распора на стену крепление мауэрлата следует осуществлять с помощью анкерных болтов, заложенных в кладку. Варианты опирания наслонных стропил на наружные кирпичные стены приведены на рисунке 2.32.

Для организации выноса карниза используют кобылки, выполняемые из досок 50х100мм, которые прибивают к стропильным ногам. Вынос карниза должен быть не меньше 500 мм при организованном водоотводе и не меньше 600 мм при неорганизованном водоотводе.

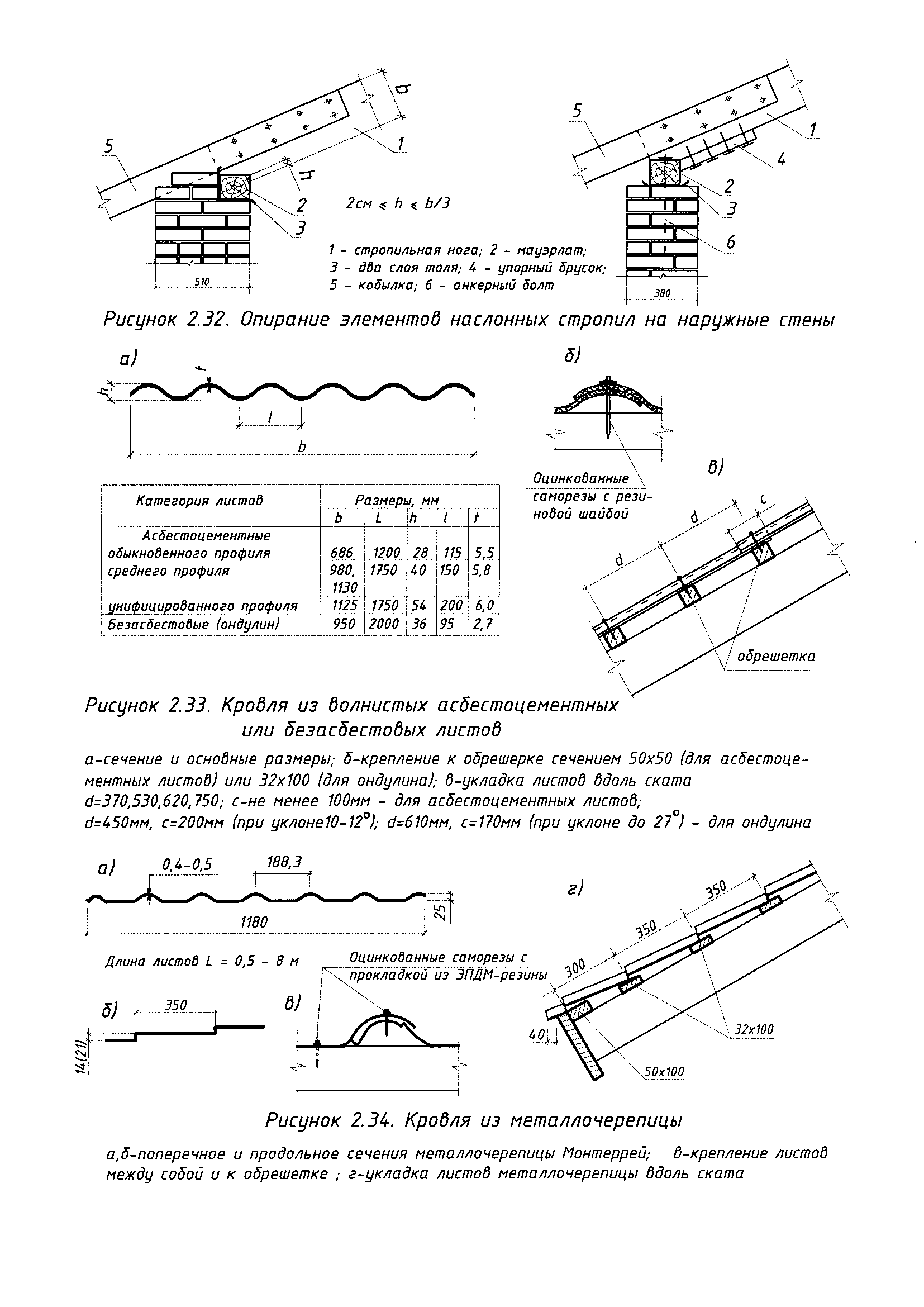

Рисунок 2.32. Опирание элементов наслонных стропил на наружные стены

На карнизном узле следует показать кровлю в соответствии с заданием. На рисунках 2.33–2.37приведена информация, необходимая для проектирования кровли.

По стропильным ногам и кобылкам для крепления кровельного материала устраивают обрешётку (основание под кровлю). В качестве обрешётки используют бруски сечением не менее 50х50 мм или доски толщиной не менее 32мм.

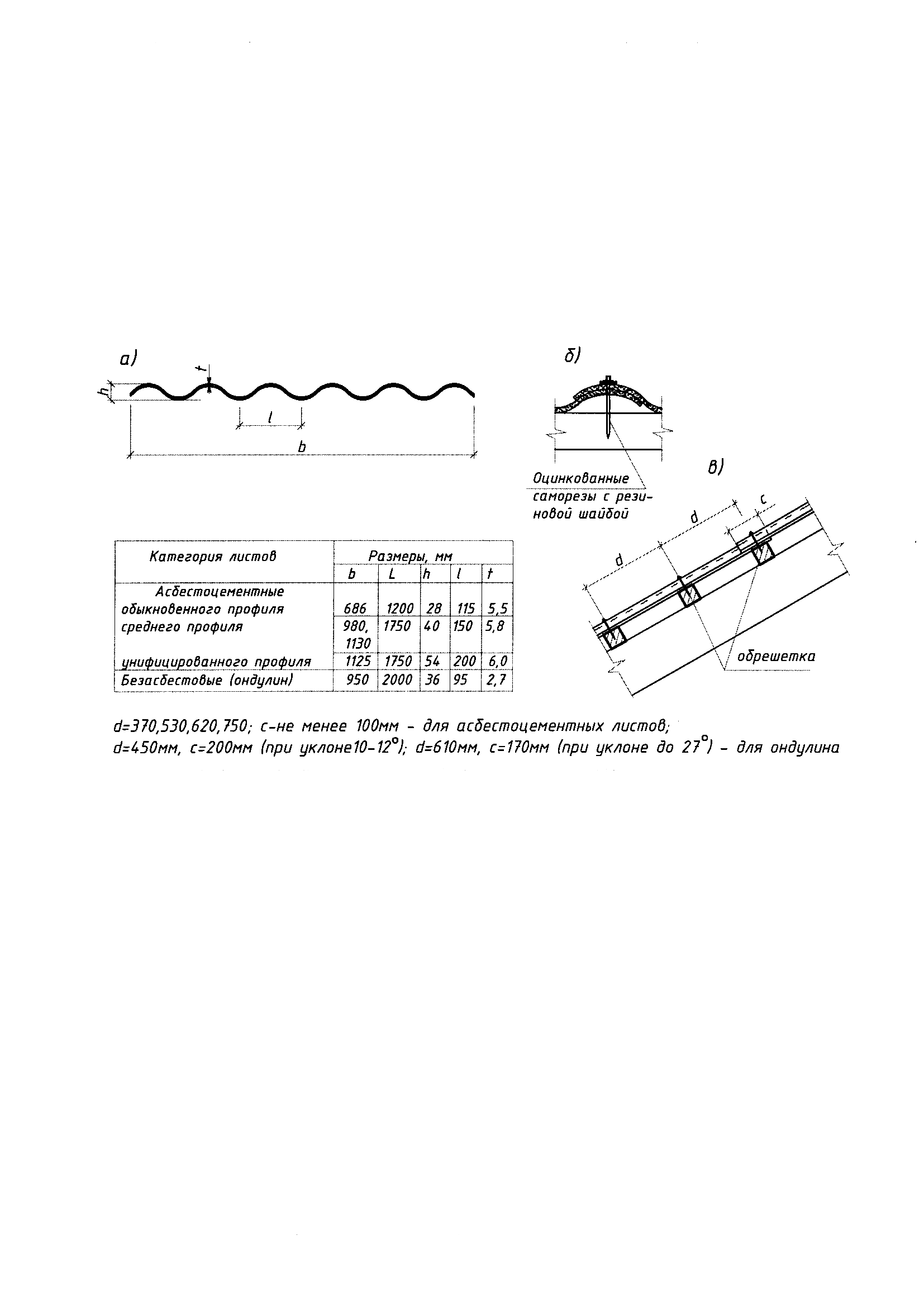

Рисунок 2.33. Кровля из волнистых асбестоцементных или безасбестовых листов

а – сечение и основные размеры; б – Крепление к обрешётке сечением 50х50 мм (для асбестоцементных листов) или 32х100 мм (для ондулина); в – укладка листов вдоль ската

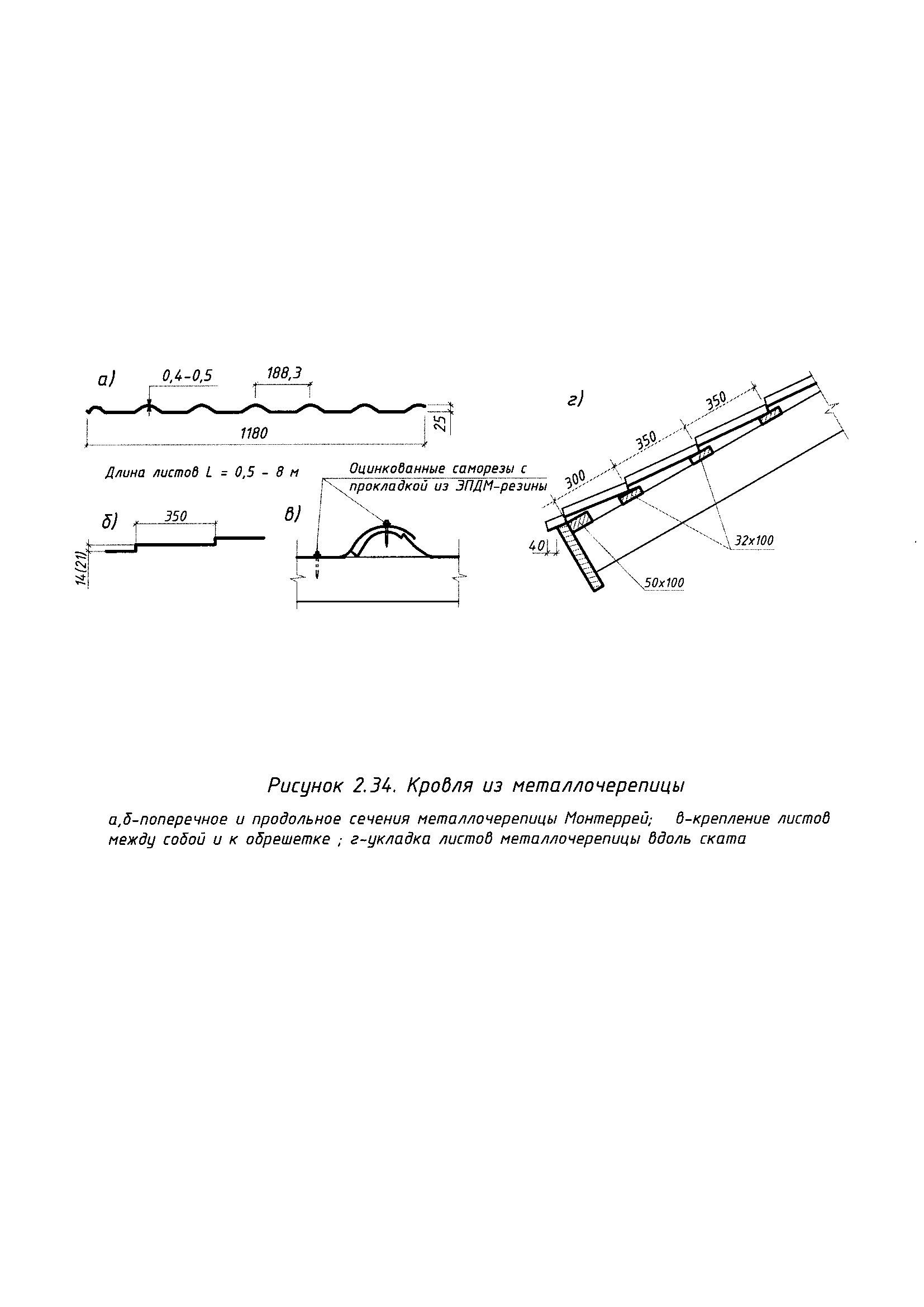

Рисунок 2.34. Кровля из металлочерепицы

а, б – поперечное и продольное сечения металлочерепицы Монтеррей;

в – крепление листов между собой и к обрешётке; г – укладка листов вдоль ската

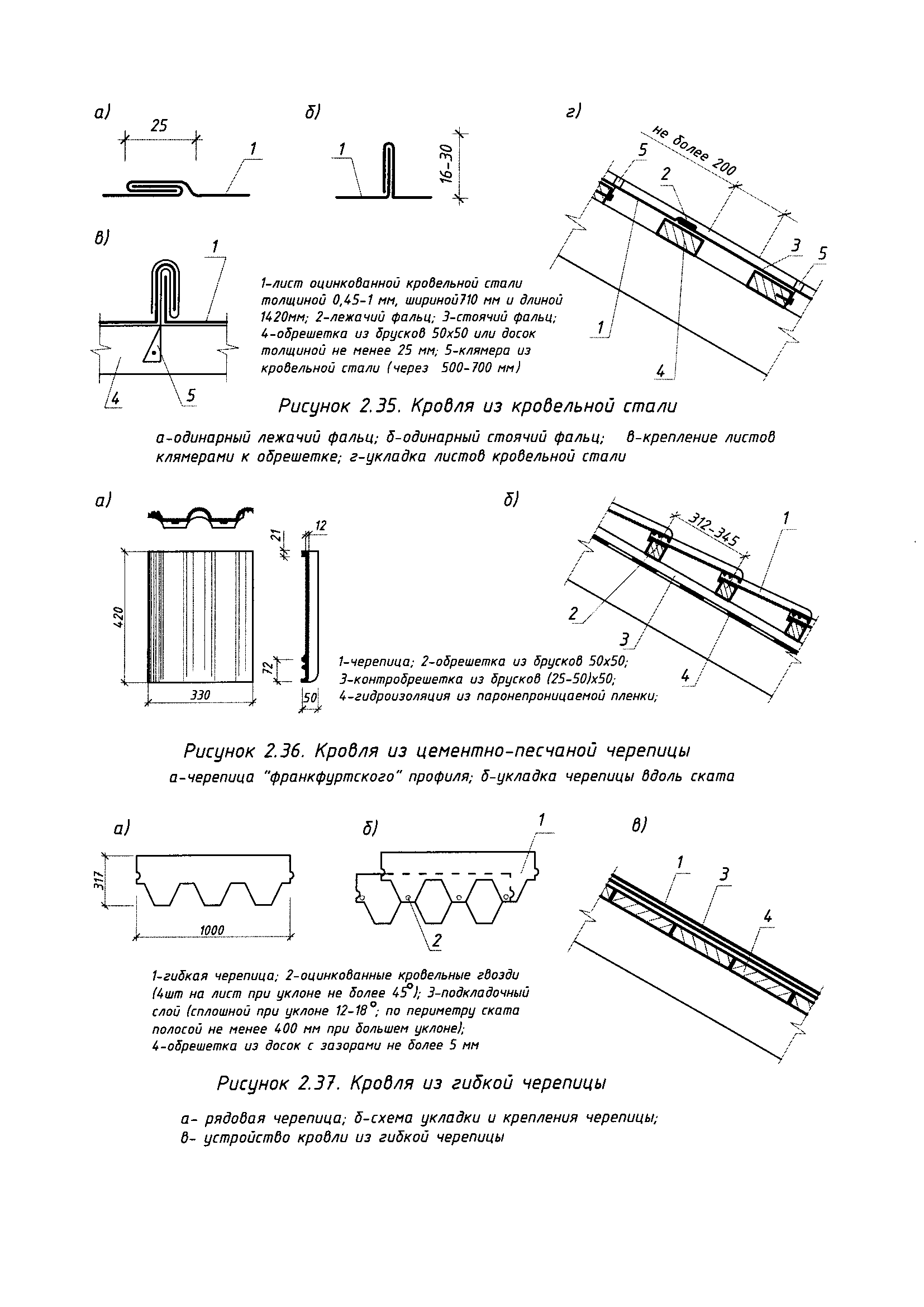

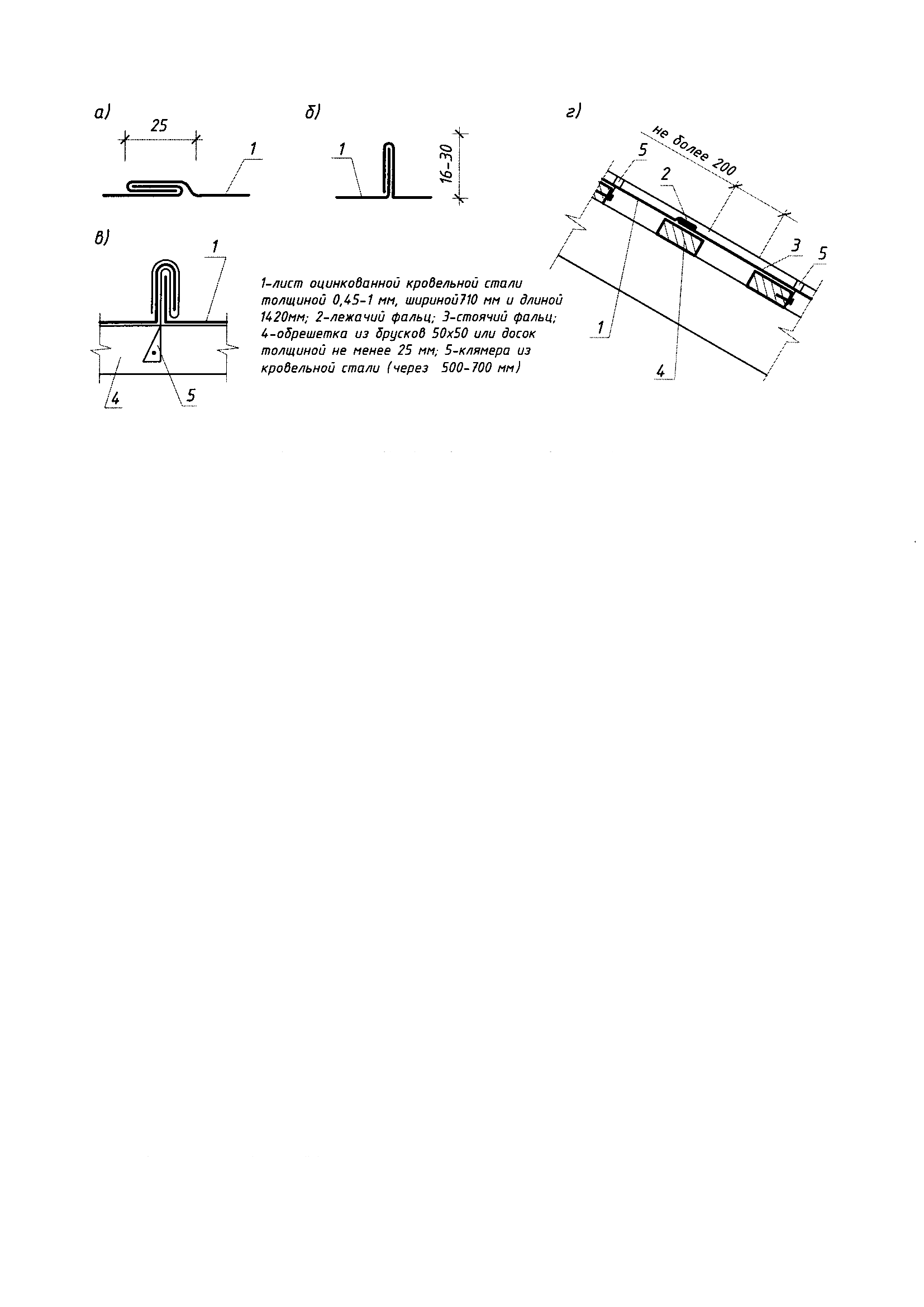

Рисунок 2.35. Кровля из кровельной стали

а – одинарный лежачий фальц; б – одинарный стоячий фальц; в – крепление листов клямерами к обрешётке; г – укладка листов кровельной стали вдоль ската

Рисунок 2.36. Кровля из цементно-песчаной черепицы

а – черепица «франкфуртского» профиля; б - укладка черепицы вдоль ската

Рисунок 2.37. Кровля из гибкой черепицы

а – рядовая черепица; б – схема укладки и крепления черепицы; в – устройство кровли из гибкой черепицы

Сечение элементов обрешётки зависит от применяемого кровельного материала, шага стропильных ног и величины действующей нагрузки. Шаг обрешётки определяется, главным образом, материалом кровли. Например, для кровли из оцинкованной кровельной стали рекомендуется устраивать сплошной либо разреженный дощатый настил, при этом расстояние между элементами обрешётки в свету не должно превышать 200 мм. При использовании рулонных кровельных материалов или гибкой черепицы следует предусматривать обрешётку в виде сплошного настила из досок, древесно-стружечных плит или других материалов, образующих достаточно ровную и жёсткую поверхность.

Примеры выполнения карнизного узла приведены на рисунке П2.19.

Литература

1. Архитектура гражданских и промышленных зданий: учебник для вузов в 5 т. – М.: Стройиздат, 1976-1983. Т. 2: Основы проектирования / Л. Б. Великовский, Н. Ф. Гуляницкий, В. М. Ильинский и др.; под ред. В. М. Предтеченского. 1976. 215с.

2. Архитектура гражданских и промышленных зданий: учебник для вузов в 5 т. – М.: Стройиздат, 1976-1983. Т. 3 Жилые здания / Л. Б. Великовский, А. С. Ильяшев, Т. Г. Маклакова и др.; под ред. К. К. Шевцова. 1983. 239с.

3. Корзун С. И. Архитектура (основы архитектурно-конструктивного проектирования): учебно-методическое пособие / С. И. Корзун. – Мн.: БНТУ, 2008. 407 с.

4. Маклакова Т. Г., Нанасова С. М. Конструкции гражданских зданий. – М.: АСВ, 2002. 272 с.

5. Маклакова Т. Г., Нанасова С. М., Шарапенко В. Г. Проектирование жилых и общественных зданий. – М.: Стройиздат, 1998.

6. Архитектурные конструкции: учебное пособие: в 3 кн. – М.: «Архитектура-С», 2006. Книга 1: Архитектурные конструкции малоэтажных жилых зданий / Ю. А. Дыховичный, З. А. Казбек-Казиев, А. Б. Марцинчик и др.; под ред. Ю. А. Дыховичного, З. А. Казбек-Казиева. 2006. 248с.

7. Шерешевский И. А. Конструирование гражданских зданий. – М.: «Архитектура-С», 2005. 176с.

8. Конструктивные элементы, узлы и детали: учебно-методическое пособие / Н. В. Барановская, Н. М. Фомичева, Т. С. Журавская и др. – Мн.: БГПА, 1998. 35 с.

9. Жуков Д. Д. Архитектурные конструкции малоэтажных гражданских зданий: учебно-методическое пособие. – Мн.: БГПА, 1998. 23 с.

10. СНБ 3.02.04-03. Жилые здания.

11. ГОСТ 21.501-93 СПДС. Правила выполнения архитектурно-строительных рабочих чертежей.

12. ГОСТ 2.303-68 ЕСКД. Линии.

13. ГОСТ 2.109-73 ЕСКД. Основные требования к чертежам.
