Шинный соединитель

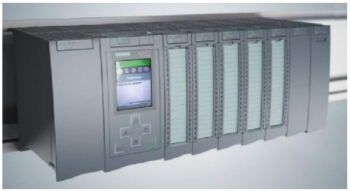

Произвольный порядок размещения модулей в монтажных стойках. Фиксированные посадочные места занимают только модули блока питания, CPU и коммуникационного модуля. Наличие съемных соединителей позволяет производить быструю замену модулей без демонтажа их внешних цепей и упрощают выполнение операций подключения внешних цепей модулей. Возможна установка в систему так называемых Dummy модулей для резервирования места в системе под дальнейшее расширение. Эти модули не выполняют ни каких функций кроме обеспечения целостности шины системы. HMI может быть реализован как на базе панелей оператора так и на базе PC программами Protool или WinCC. Программирование осуществляется из среды STEP7 Professional (на данный момент интегрирована со средой разработки HMI WinCC). Запись и отладка программы возможна через любой доступный в системе интерфейс. SIMATIC S7-400. Модульный программируемый контроллер для решения сложных задач автоматического управления. В системах S7-400 возможна замена модулей расширения без выключения контроллера за счет расположения шины непосредственно в стойке. Также на ПЛК S7-400 возможно построение так называемых H - систем (систем двойного резервирования) имеющих два CPU программа в которых выполняется параллельно и переключение между управляющими контроллерами происходит без прерывания технологического процесса. Основные характеристики приведены в таблице Программирование и настройка также как и S7-300 осуществляется из пакета STEP 7. Ну и наконец SIMATIC S7-1500 новое решение от SIEMENS. Просто неограниченные возможности за счет увеличенного быстродействия и огромного количества памяти. Время выполнения логической операции 1 нс. Скорость обмена по внутренней шине до 400 Мб/с. Также изменилась качество программой поддержки ПЛК. Теперь в программе хранятся и символьные имена и комментарии, поддержка 64-битных данных. Монтаж осуществляется либо с помощью шинных соединителей как S7-300 либо на активную встроенную шину.
|
