Порядок подготовки и навешивания жатки для уборки подсолнечника
В соответствии с руководством по эксплуатации комбайна подготовьте наклонную камеру для работы с жаткой для уборки подсолнечника - снимите с наклонной камеры комбайна тяги механизма вывешивания. Навеску приспособления производите на свободной для маневрирования комбайном площадке в следующем порядке (рис. 17): отрегулируйте задние стойки приспособления на длину 290 мм, а передние на длину 600 мм; подведите комбайн к приспособлению так, чтобы верхняя труба наклонной камеры 1 оказалась под зацепами жатки 3, при этом она должна занять положение между ловителями жатки 2; поднимите наклонную камеру вместе с приспособлением вверх; зафиксируйте жатку снизу с обеих сторон фиксаторами 4 и зафиксируйте их пружинными шплинтами 5; отрегулируйте задние стойки приспособления на длину 290 мм, а передние на длину 600 мм;
Рисунок 16. Привод конических редукторов 1. Угловые редукторы; 2. Цепная муфта; 3, 6, 10. Конические редукторы; 4. Валик центральный; 5. Кожух защитный; 7. Муфта шлицевая; 8. Противорежущая пластина; 9. Валик транспортера семян.
подведите комбайн к приспособлению так, чтобы верхняя труба наклонной камеры 1 оказалась под зацепами жатки 3, при этом она должна занять положение между ловителями жатки 2; зафиксируйте жатку снизу с обеих сторон фиксаторами 4 и зафиксируйте их пружинными шплинтами 5; установите тяги 7 (из комплекта ЗИП) для фиксации приспособления относительно корпуса наклонной камеры. Закрепите их на рамке 8 и корпусе наклонной камеры комбайна согласно рис. 18; присоедините приводные карданные валы жатки 6 (рис. 17) к валу наклонной камеры; поднимите наклонную камеру вместе с приспособлением вверх; снимите с лифтеров приспособления грузоподъемную балку; переведите опорные стойки приспособления в транспортное положение.
Рисунок 17. Навешивание приспособления ПСП-810-05 на комбайн 1. Верхняя труба наклонной камеры; 2. Ловители жатки; 3. Зацепы; 4. Фиксатор; 5. Шплинт; 6. Карданный вал; 7. Тяга; 8. Рамка наклонной камеры.

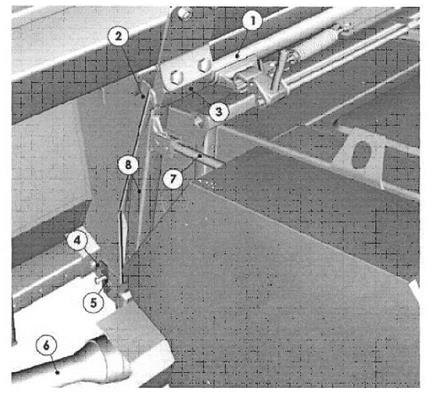

Рисунок 18. Установка тяг на наклонную камеру
|
