Журнал измерения горизонтальных углов по трассе
|
|
“_____” июля 1999 г. Наблюдал _________________
Бригада №________ Вычислял _________________
Проверил _________________
Азимут первой прямой вставки А0-1 = 175000’
| № ВУ и пикет | Точки визирова-ния | Отсчеты по горизонтальному кругу и углы | Угол из приема | |||||||||||
| При КП | При КЛ | |||||||||||||
| Отсчеты | Угол из полуприема | Отсчеты | Угол из полуприема | |||||||||||
| ВУ1 ПК2+ 18.61 | НТ ВУ2 | 92027’ 201001’ | 251026’ | 2051’ 111024’ | 251027’ | 251026.5’ | ||||||||
| Азимуты | ||||||||||||||
| Направления | Названия направлений | Величины азимутов | ||||||||||||
| Предыдущее | НТ - ВУ1 | 175000’ | ||||||||||||
| Последующее | ВУ1 - ВУ2 | 103034’ | ||||||||||||
| Элементы закругления | ||||||||||||||
| Угол поворота лево право | Радиус, м | Тангенс, м | Кривая, м | Биссектриса, м | Домер, м | |||||||||
| 71026.5’ | 35.96 | 62.34 | 11.59 | 9.56 | ||||||||||
| Пикетажное положение главных точек кривой | ||||||||||||||
| Вершина угла (ВУ) | Начало кривой (НК = ВУ - Т) | Конец кривой (КК = НК + К) | Середина кривой (СК = НК + К/2) | |||||||||||
| ПК2+18.61 | ПК1+82.65 | ПК2+44.99 | ПК2+13.82 | |||||||||||
Приложение 16

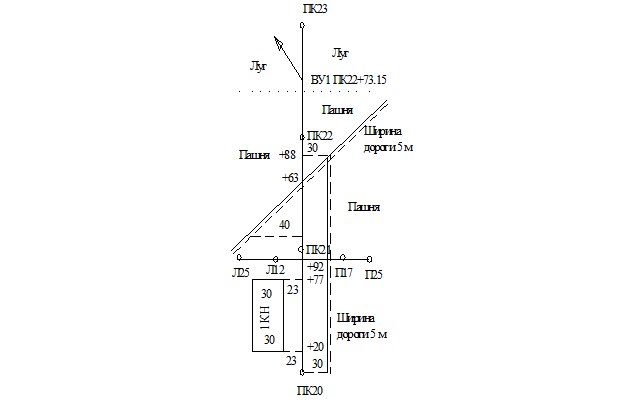

Страница пикетажного журнала
Бригада №_______ Дата _____________ Масштаб 1: 2000
Пикеты 20 - 23 Вел журнал ___________________
Приложение 17
Журнал технического нивелирования
Бригада №_______ Дата _____________ Нивелир марки _______, № _______
Наблюдал ___________________ Вычислял _______________
| №№ станций | Пикеты и плюс-точки | Отсчеты по рейкам, мм | Превышения, мм | Гориз. прибо-ра ГП, м | Отмет- ка, м | |||||
| Задние | Перед-ние | Проме- жуточ. | По чер-ной сто-роне | По кра-сной сто-роне | Сред- ние | Ис-прав-лен-ные | ||||
| ПК0 +27.64 НК1 СК1 КК1 ПК1 | 6378 | 5429 | +947 | +949 | +1 +948 | +949 | 20.200 20.173 20.066 19.779 19.630 21.149 | |||
| ПК1 +56.42 ПК2 | 6510 | 7140 | -631 | -630 | +1 -630 | -629 | 21.149 21.030 20.520 |
Постраничный контроль
å задн.= 16407 å hч = +316
å передн.= 15772 å hк = +319
å задн. - å передн. = +635 å h = +635 å hср = +318
Приложение 18
