Краткое описание рассматриваемой инновации






Введение

МУП «Уфаводоканал» является крупнейшим предприятием, обеспечивающим снабжение потребителей города Уфы питьевой водой, осуществляющим отвод и очистку хозяйственно-бытовых и производственных сточных вод.

В условиях конкурентного развития предприятие стремится занять устойчивое положение в группе лидеров родственных предприятий путем предоставления качественных услуг по водоснабжению и водоотведению, отвечающих установленным требованиям.

В данной работе будет рассмотрена тема, касающаяся измерений расхода добываемых водных ресурсов, а именно совершенствование данного технологического процесса.

На сегодняшний день в мире используется огромное количество расходомеров, позволяющих вести учет жидкости. Все эти средства имеют различные конструкции исполнения, методы установки, их работа основана на разных физических процессах. Предприятие МУП «Уфаводоканал» в качестве средств измерения чистой воды использует ультразвуковые расходомеры «Взлет». Принцип работы данных приборов основан на измерении разности времени прохождения ультразвукового сигнала при распространении сигнала «по» и «против» направления водяного потока. Расходомеры «Взлет» позволяют производить стационарное измерение количества воды, обладают высокой точностью и стабильностью работы, однако использующиеся электроакустические преобразователи (датчики) «накладного» типа ПЭА Н-011 не обладают высокой надежностью. Для решения этой проблемы предлагается усовершенствовать процесс измерения расхода воды путём внедрения новых преобразователей «врезного» типа ПЭА В-202. Данная технология позволяет существенно стабилизировать измерительный процесс, повысить его точность, увеличить надежность и снизить затраты на обслуживание объектов.

Глава 1

Краткое описание рассматриваемой инновации

ПЭА В-202 – преобразователи электроакустические герметичные, предназначенные для установки в монтажные трубки стенок измерительного участка. Монтажные трубки привариваются по краям отверстий в стенках.





Рисунок 1 – ПЭА В-202 внешний вид



В отличие от «старых» преобразователей «накладного» типа, ПЭА В-202 не требуют повторных позиционирований при сбоях в работе, так как их измерительные поверхности находятся внутри водовода, а сами датчики надежно закреплены снаружи контргайкой. На рисунке 2 показаны возможные схемы установки ПЭА В-202.

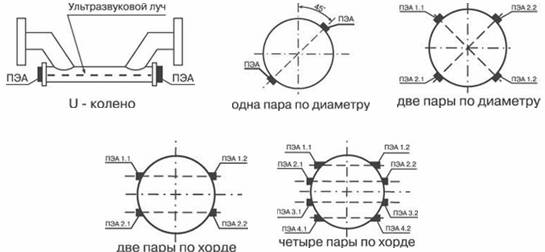

Рисунок 2 – Возможные схемы установки ПЭА В-202

Выбор схемы установки зависит от требуемой точности измерений для конкретных участков. Важно отметить, что даже при использовании самой простой схемы «одна пара по диаметру» использование преобразователей «врезного» типа намного повышает точность измерений по сравнению с точностью, выдаваемой «накладными» преобразователями. Это происходит за счет того, что измерительная площадь «врезных» преобразователей находится непосредственно внутри водовода, и ультразвуковой сигнал, исходящий от вторичного прибора не встречает на своем пути препятствий в виде стенок трубы, и всяческих загрязнений, образований.Таким образом, ультразвуковой сигнал в процессе работы прибора проходит напрямую через срезу измерений.

Для обеспечения достаточной точности на измерительных участках МУП «УФаводоканал» оптимальное применение находит схема «одна пара по диаметру». Из плотного материала (картон, ватман и т.д.) по профилю отверстия в торце (прилегающем к трубопроводу) монтажного патрубка ПЭА вырезается шаблон будущего эллиптического отверстия. Размечаются его оси и центр. Центр шаблона поочередно совмещается с центрами будущих отверстий под установку ПЭА (двумя накерненными точками, находящимися соответственно в сечениях 1 и 2 на противоположных стенках трубопровода). При этом продольная ось шаблона должна быть параллельна оси трубопровода. Профили будущих отверстий обводятся на поверхности стенки трубопровода. По намеченным эллипсам вырезаются отверстия в стенке трубопровода и устраняются наплывы, заусенцы, град на краях отверстий. Монтажные патрубки ПЭА привариваются на трубопровод как показано на рисунке 3.

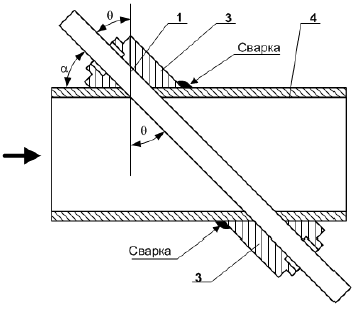

Рисунок 3 – Положение монтажных патрубков ПЭА на ИУ

Для того, чтобы правильно выполнить сварку, необходимо:

- предварительно сняв монтажные втулки, через отверстия в стенках трубопровода пропускается штанга;

- на один из концов штанги надевается монтажный патрубок ПЭА;

- сваркой в 2-3-х точках патрубок прихватывается к ИУ;

- на другой конец штанги надевается второй монтажный патрубок ПЭА и также прихватывается к ИУ;

- убедившись, что скользящая посадка штанги в патрубках сохранена, патрубки привариваются с сохранением скользящей посадки.

Патрубки ПЭА привариваются к ИУ таким образом, чтобы отверстия в патрубках и ИУ совпадали. Первый по потоку патрубок приваривается в таком положении, чтобы ПЭА в нем устанавливался по потоку жидкости, а второй – против потока. При сварке должна обеспечиваться сохранность внутренней резьбы патрубков. Приваривать монтажные патрубки с установленными в них ПЭА запрещено.
