Вентиляция салона.

(5/5)

Рис.1.5

1 – кронштейн (2.7170.33.62.025.00) – 2 шт. – 0, 48 кг

2 – втулка (1.7170.33.62.113.00) – 1 шт. – 0, 008 кг

3 – шайба (1.7170.33.62.194.00) – 8 шт. – 0, 029 кг

4 – Шайба 8Т.65Г.016 ГОСТ 6402-70 – 4 шт.

5 - Гайка М8-6Н.6.35.016 ГОСТ 5927-70 – 4 шт.

6 - Электродвигатель П11У4*¹ ТУ 16.514.172-73 (1ТА.424.010-1, 2) – 1 шт.

7 – втулка (1.7170.33.62.114.00) – 1 шт. – 0, 014 кг

8 - Шуруп 5х22.01.1 ГОСТ 1144-70 – 4 шт.

9 – кронштейн (1.7170.33.62.187.20) – 1 шт. – 2, 0 кг

10 - Втулка В2 ГОСТ 11679-65 – 4 шт.

11 - Винт М5-6qх16.48.016 ГОСТ 17473-72 – 8 шт.

12 - Гайка М5-6Н.6.35.016 ГОСТ 5927-70 – 8 шт.

13 - Гайка М6-6Н.6.35.016 ГОСТ 5927-70 – 4 шт.

14 – шпилька (1.7170.33.62.192.00) – 4 шт. – 0, 027 кг

15 – прокладка (1.7170.33.62.195.00) – 4 шт. – 0, 050

16 - Шайба 5Т.65Г.016 ГОСТ 6402-70 – 8 шт.

17 - Шайба 6Т.65Г.016 ГОСТ 6402-70 – 4 шт.

18 - прокладка (1.7170.33.62.195.01) – 4 шт. – 0, 020

19 - прокладка (1.7170.33.62.193.01) – 4 шт. – 0, 012

Тормозной воздухораспределитель

(1/17)

Рис. 1.1 Главная часть воздухораспределителя 337-4 (337.004)

Тормозной воздухораспределитель

(2/17)

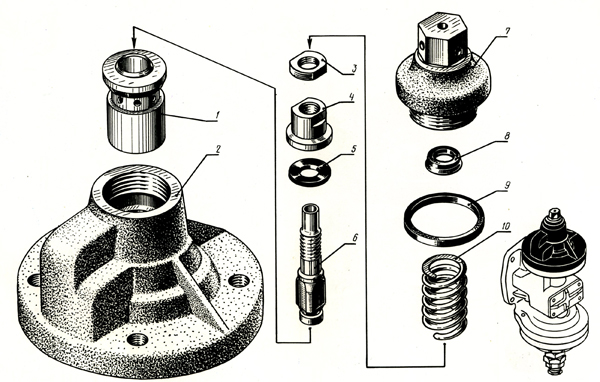

Рис. 1.2

1 – седло (337.319) – 0, 3 кг

2 – крышка верхняя (337.303) – 1, 23 кг

3 – контргайка (305.165) – 0, 006 кг

4 – гнездо (305.164) – 0, 03 кг

5 – уплотнение клапана (305.163) – 0, 003 кг

6 – шток (305.162) – 0, 05 кг

7 – цоколь (305.481) – 0, 342 кг

8 – манжета воздухораспределителя (305.156) – 0, 002 кг

9 – прокладка (305.155) – 0, 003 кг

10 – пружина (305.192) – 0, 02 кг

Тормозной воздухораспределитель

(3/17)

Рис. 1.3

1 – шайба зажимная (337.395-1) – 2 шт. - 0, 02 кг

2 – упор (337.328) – 0, 03 кг

3 – пружина (337.311) – 0, 06 кг

4 – клапан выпускной (337.095 СБ) – 0, 07 кг

5 – диафрагма (337.324-1) – 0, 05 кг

6 - Винт ВМ4-6р х 8.36.016 ГОСТ 17475-80

7 - уплотнение клапана (305.383) – 0, 001 кг

8 – гнездо (337.404) – 0, 07 кг
