Редуктор крана машиниста
(1/3) Рис. 1.1 Модель 348-2 (Кат. 348.002) – 4, 15 кг Редуктор крана машиниста (2/3) Рис. 1.2
1 – корпус (348.201) – 2, 45 кг 2 – фильтр (87.04-1) – 0, 002 кг 3 – щиток фланца (348.121) – 0, 006 кг 4 – поршень (348.206) – 0, 15 кг 5 – манжета воздухораспределителя (270.317) – 0, 004 кг 6 - Кольцо 055-060-30-2-3 ГОСТ 9833-73 7 – крышка (348.209) – 0, 36 кг 8 – седло клапана (348.103) – 0, 02 кг 9 – направляющая (270.358) – 1 шт. – 0, 02 кг 10 – уплотнение клапана (270.357) – 1 шт. – 0, 07 кг 11 – гнездо (270.356) – 1 шт. – 0, 01 кг 12 – пружина (270.355) – 1 шт. – 0, 006 кг 13 - Кольцо 021 -025-252-3 ГОСТ 9833-73 – 2шт. 14 – заглушка-упорка (348.108) – 2 шт. – 0, 05 кг

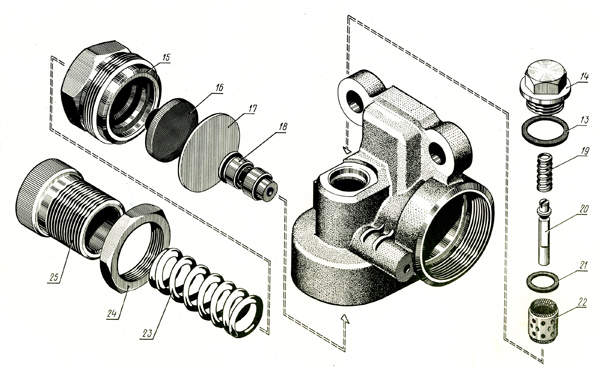

Редуктор крана машиниста (3/3) Рис. 1.3
15 – крышка диафрагмы (348.122) – 1 шт. – 0, 355 кг 16 – упорка (348.212) – 1 шт. – 0, 01 кг 17 – мембрана (350.1755) – 1 шт. – 0, 003 кг 18 – седло клапана (348.102) – 1 шт. – 0, 06 кг 19 – пружина (222-25) – 1 шт. – 0, 002 кг 20 – клапан (348.107) – 1 шт. – 0, 009 кг 21 – прокладка (348.216) – 1 шт. – 0, 0002 кг 22 – фильтр (348.020) – 1 шт. – 0, 006 кг 23 – пружина (222.47А) – 1 шт. – 0, 17 кг 24 – контргайка (348.214) – 1 шт. – 0, 075 кг 25 – упорка регулирующая (394.013) – 1 шт. – 0, 325 кг
РТ 300/300 Рис. 1.1 (Кат. 2ЕИ.986.004)
Корпус- (5ЕИ.001.081) Резистор- (ТИБЛ.43.4157.007) Рама- (5ЕИ.143.002)
Сиденье машиниста (1/2) Рис. 1.1 Сиденье машиниста с системой пневмоподвешивания (Кат. 2.7090.33.48.011.20) – 1 шт. – 26, 0 кг Сиденье машиниста (2/2) Рис. 1.2
1 – плита (2.7090.33.48.015.00) – 1 шт. – 2, 059 кг 2 – упор створчатых дверей (1.7010.00.25.104.00) – 4 шт. – 0, 043 кг 3 – крышка (1.7090.33.48.107.00) – 1 шт. – 0, 250 кг 4 - Болт М10-6qх35.68.35.016 ГОСТ 7796-70 – 4 шт. 5 - Гайка М10-6Н.6.35.016 ГОСТ 5915-70 – 4 шт. 6 - Шайба 10.01.016 ГОСТ 11371-78 – 4 шт.
|
