Электрокомпрессор ЭК-4Б. 1 – Электродвигатель (ДК-4088 II исп.) – 1 шт
(10/10) Рис. 1.10
1 – Электродвигатель (ДК-4088 II исп.) – 1 шт. – 195 кг 2- Описание обрывается…L
ЯК-37ДУ2 Рис. 1.1 (Кат. ЗТД.676.033-04ТО)
1 - КПП (КПП-1 13) - 1шт (2ТД.41 4.004-21) 2 - КШ-2(КПП-113) - 1шт (2ТД.41 4.004-21) 3 - Р1-5(КПД-110) - 1шт (2ТД.410.535-22СП) 4 - катушка 75В - 1шт (5ТД.520.302-5Сп) 5 - катушка 75В - 1шт (5ТД.520.312-9) 6 - КШ-1 (КПП-1 13) - 1шт (5ТД.41 4.004-16)

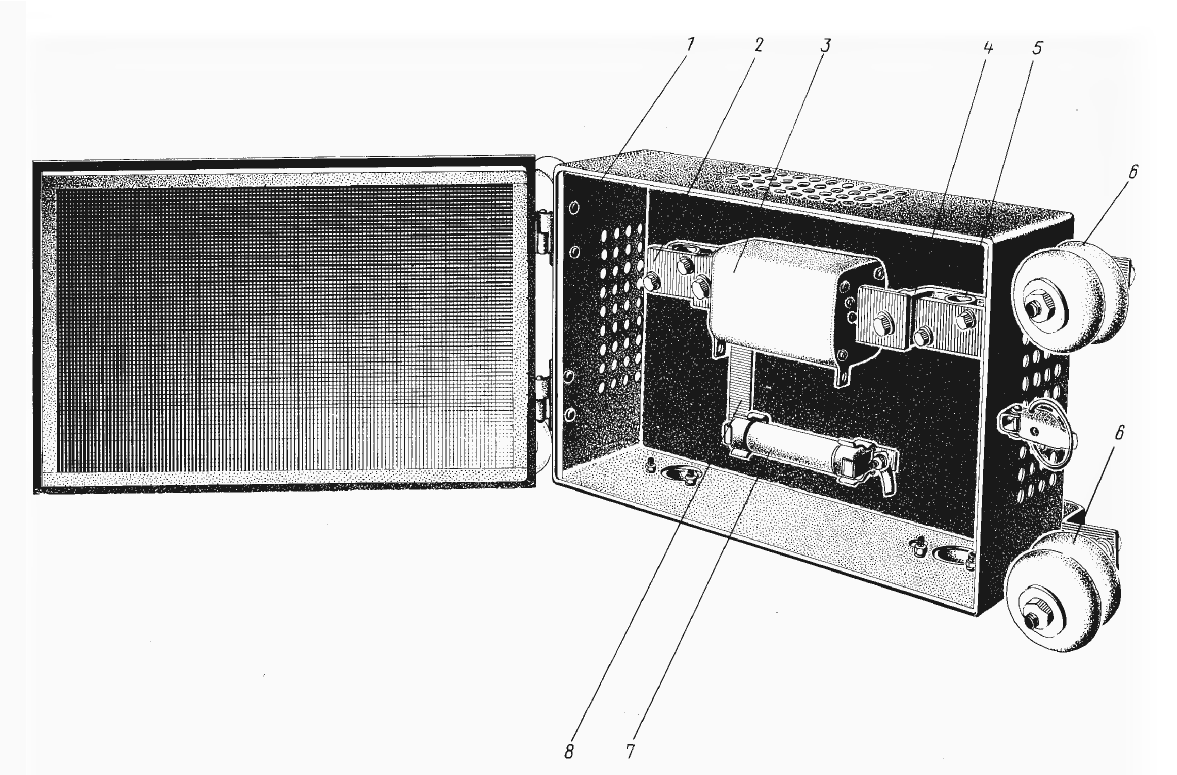

ЯП-58Б92 Рис. 1.1 (Кат. 6ТД.268.003)
1 - ящик - 1шт - 8, 11 кг (5ТД.355.079) 2 - зажим - 2шт - 0, 24 кг (8ТД. 145.092) 3 - предохранитель П Н Б5- 1 250/630-0 на 500 А ТУ1 6-522. 109-74 4 - зажим контактный - 2шт - 0, 41 кг (8ТД.574.031) 5 - трубка - 2шт - 0, 054 кг (8ТД.1 75. 188-4) 6 - подвеска - 4 шт - 0, 7 кг (5ТД. 127.002) 7 - Предохранитель на 30 А - 0, 208 кг (6ТД.21 1.008-09) 8 - шина - 1шт - 0, 037 кг (8ТД.580.656)
ЯР-13 (1/2) Рис. 1.1 (Кат. ЗТД.676.002-8ТО)
1 - катушка1-260А - 1шт (5ТД.522.294-1) 2 - РУТ(Р-52Б) - 1шт (2ТД.309.083-1) 3 - КЛ-1 - 1шт 4 - катушка 75 В - 1шт 5 - РРТ(Р-З100) - 1шт (2ТД.309. 139-8) 5а - РВ2(Р-3100) - 1шт (2ТД. 309. 139-8) 6 - катушка 75 В - 1шт (5ТД.520.272-4) 7 - РКР(РМ-30001/1) - 1шт (2ТД.309. 087-1) 8 - катушка 75 В - 1шт (5ТД.520.234-3) 9 - СР1(РМ-30001/1) - 1шт (2ТД.309.087-1) 10 - катушка 75 В - 1шт (5ТД.520.234-3) 11 - катушка 75 В - 1шт (5ТД.520.272-4) 12 - РРПЦР-3100) - 1шт (2ТД.309. 139-8)
ЯР-13 (2/2) Рис. 1.2
1 - Катушка 1-265А - 1шт (5ТД.522.368) 2 - РПЛ(РМ-3001) - 1шт (2ТД.309.086-12) 3 - Катушка 1-225 А - 1шт (5ТД.522.369) 4 - РП1(РМ-3001) - 1шт (2ТД.309.086-12) 5 - Катушка 1-225 А - 1шт (5ТД-522-369) 6 - РП2-4(РМ-3001) - 1шт (2ТД.309.086-12) 7 - Катушка 1-20 А - 1шт (5ТЦ.522.004) 7а - РЗ-3(РМ-3001) - 1шт (2ТД.309.086-12) 8 - Кл-2 - 1шт 9 - Катушка 75 В - 1шт 10 - РСУ(Р-З100) - 1шт (2ТД.309. 139-3) 11 - Катушка 750 В - 1шт (5ТД.520.230-6) 12 - НР(Р-3150) - 1шт (2ТД. 309. 140-7) 13 - ПЭВР-100-120Ом - 1шт (6ТД.273.037-7) 14 - ПЭВР-1 00-68 Ом - 1шт (6ТД.273.037-35) 15 - ПЭВ-75-200 Ом - 1шт (6ТД.273.003-26) 16 - РП возврат (РМ-3001) - 1шт (2ТД. 309.085-1) 17 - Катушка 75 В - 1шт 18 - РЗ-2(РМ-3001) - 1шт (2ТД.309.086-10) 19 - Катушка 75 В - 1шт (5ТД. 520. 235-3) 20 - Катушка 180 В - 1шт (5ТД.520. 235-4) 21 - РЗ-1 (РМ-3001) - 1шт (2ТД.309.086-1 1)
|
