Цель работы: изучение устройства и назначение отдельных элементов и устройства прибора в целом.

Оборудование: прибор магнитоэлектрической системы измерения, отвертка, соединительные провода.

Практическая часть.

Рассмотрим внутреннее строение прибора.

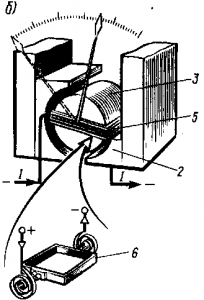

Магнитоэлектрический измерительный механизм (рис. а) выполнен в виде постоянного магнита 1, снабженного полюсными наконечниками 2, между которыми укреплен стальной сердечник 3. В кольцеобразном воздушном зазоре, образованном полюсными наконечниками и сердечником, помещена подвижная катушка 5, намотанная на алюминиевый каркас 6 (рис. б). Катушка выполнена из очень тонкого провода и укреплена на оси, связанной со стрелкой спиральными пружинами 4 или растяжками. Через эти же пружины или растяжки осуществляется подвод тока к катушке.

На зажимах приборов магнито­электрической системы имеются обозначения «+» и «—», которые указы­вают, как надо включать прибор, что­бы стрелка отклонилась вдоль шкалы.

При вращении алюминиевой рамки в магнитном поле постоянного магнита в рамке, как в витке, индуктируется ток. Взаимодействие этого тока с маг­нитным полем обеспечивает успокоение колебаний подвижной части прибора при ее отклонении.

Магнитоэлектрические приборы можно включать только в цепь постоянного тока, т. к. при прохождении переменного тока рамка будет стремиться поворачиваться то в одну, то в другую сторону.

Области применения.

Магнитоэлектрические приборы являются наиболее распространенной группой электромеханических приборов.

Магнитоэлектрические приборы применяют в качестве:

• амперметров и вольтметров для измерения токов и напряжений в цепях постоянного тока (для этих целей приборы других групп используют в редких случаях);
• омметров;
• галь­ванометров постоянного тока, используемых в качестве нулевых индикаторов, а также для измерения малых токов и напряжений;
• баллистических гальванометров, применяемых для измерений малых количеств электричества;

Достоинства и недостатки.

Достоинствами магнитоэлектрических приборов являются:

• высокая чувствительность;
• высокая точность;
• малое собственное потребление мощности;
• равномерная шкала;
• малое влияние внешних магнитных полей.

К недостаткам магнитоэлектрических приборов можно отнести:

• невысокую перегрузочную способность;
• сравнительно сложную конструкцию;
• применение, при отсутствии преобразователей, только в цепях постоянного тока.

Магнитоэлектрические приборы занимают первое место среди других электромеханических приборов. Они выпускаются вплоть до класса точности 0, 05, а по чувствительности с током полного отклонения до 0, 1 мкА (при классе точности 1, 5).

Вывод: по сравнению с другими механизмами, магнитоэлектрические механизмы имеют большую чув­ствительность, малое собственное потребление мощности, малое влияние внешних магнитных полей благодаря силь­ному собственному магнитному полю, но также эти механизмы являются сложными по конструкции, высокими в стоимости, а также чувствительными к перегрузкам.
