Шаговое напряжение
Шаговое напряжение - это разность напряжений в 2-х точках зоны растекания тока (на длину шага человека). При соприкосновении любой токоведущей части с землей, например при обрыве и падении на землю какого - либо провода происходит распределение потенциалов на поверхности земли. Это распределение потенциалов подчиняется закону гиперболы и имеет вид (рис. 2.6.). Ток, проходящий через человека Iч будет равен: Рис. 2.6. Схема распределения потенциалов при шаговом напряжении.
где

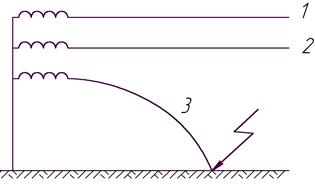

Чем ближе человек будет находится к проводу, тем под большим шаговым напряжением он окажется. В сети с заземленной нейтралью (рис. 2.7.) при замыкании фазы на землю через малое переходное сопротивление будет иметь место однофазное короткое замыкание. В этом случае ток замыкания на землю может быть большой величины, а следовательно, шаговое напряжение может достигать опасного значения. Но, учитывая, что фазное короткое замыкание приведет к срабатыванию релейной защиты, вероятность поражения человека будет мала. Рис. 2.7. Схема замыкания фазы на землю в сети В случае изолированной нейтрали (рис.2.8.) вследствие большого сопротивления утечек и емкостного сопротивления относительно земли, ток замыкается на землю намного меньше тока однофазного короткого замыкания. Защита не сработает и возникает опасность поражения людей. Рис.2.8. Схема замыкания фазы на землю в сети
|
