Правила построения геологического разреза.






Геологические разрезы представляют собой изображение залегания пород на плоскости вертикального сечения земной коры от ее поверхности на ту или иную глубину. Они могут отстраиваться по геологической карте, данным буровых скважин, геофизическим или каким-либо иным материалам. На геологической карте разрезы составляются по прямым (а при необходимости и по ломаным) линиям в направлениях, которые дают наиболее полное представление о залегании пород, слагающих изображенную на карте территорию. При наличии опорных скважин разрезы следует проводить через них. На концах линий разреза и в местах ее излома ставятся литерные буквы в алфавитном порядке или цифры (латинские).

Горизонтальный и вертикальный масштабы разрезов должны соответствовать масштабу карты. Увеличение вертикального масштаба допустимо только для районов с пологим или горизонтальным залеганием пород. Искажать вертикальный масштаб следует до значений, при которых мощность слоя, имеющего минимальное значение на разрезе, будет иметь ширину не менее 1 мм. На каждом разрезе должны быть показаны: гипсометрический профиль местности, линия уровня моря, шкала вертикального масштаба с делениями через 1 см (на обоих концах разреза), буквенные обозначения, соответствующие указанным на карте, стороны света. Буровые скважи­ны изображаются на разрезах либо черными сплошными линиями, если они попадают на линию разреза или располагаются вблизи неё, либо штриховыми линиями – при проектировании их на плоскость разреза. Забой скважины ограничивается короткой горизонтальной линией в виде подсечки.

Разрезы составляются, раскрашиваются и индексируются в полном соответствии с геологической картой. Для каждого листа геологической карты обычно дается один-три разреза. Все геологические границы на разрезах (согласные, несогласные и др.) показываются одним знаком – в виде сплошных черных тонких линий.

Глубина разреза обусловливается теми данными, которыми располагает составитель. Слева на чертеже разреза располагаются 3, СЗ, ЮЗ и Ю, а справа – В, СВ, ЮВ и С.

Условные обозначения составляют в следующем порядке. Вна­чале в стратиграфической последовательности (от молодых к древ­ним) указываются осадочные, вулканогенные и метаморфические породы, далее в той же возрастной последовательности – интрузивные и жильные образования, ниже следуют все прочие условные обозначения (геологические границы, элементы залегания слоев и др.).

Прежде чем строить разрез, выберем его направление на геологической карте. Разрез обычно проводят через самую высокую и низкую точки рельефа, так как при такой ориентировке на нем будут изображены все подразделения стратиграфического разреза, обнаженные на поверх­ности. Далее выбирают вертикальный масштаб. При этом при­держиваются уже изложенного правила: самый маломощный слой, изображенный на разрезе, должен иметь толщину не менее 1 мм в выбранном масштабе. В рассматриваемом примере (рис. 2) вертикальный масштаб 1: 10 000, т. е. в 1 см – 100 м.

Построение разреза начинают с вычерчивания профиля рельефа. Для этого на листе бумаги проводят несколько горизонтальных параллельных линий, расстояние между которыми должно быть равно сечению рельефа горизонталями, взятому в масштабе карты. В нашем примере горизонтали секут рельеф через 10 м, что в масштабе 1: 10 000 составит 1 мм. Линейки ограничиваются вертикальными линиями, располагающимися на расстоянии, соответствующем длине разреза. У вертикальных линеек с обеих сторон разреза цифрами указываются высоты, соответствующие высотам горизонталей на топографической карте, пересекаемых линией разреза. Далее измеряют на карте расстояния по линии разреза до пересечения с горизонталями и переносят эти расстояния на линейки, имеющие те же высотные отметки. Полученные точки соединяют плавной кривой, которая и будет представлять собой профиль рельефа.

Вычертив кривую рельефа поверхности Земли по линии разреза, переносят на нее все точки пересечения линии разреза с геологическими границами, пользуясь для этой цели либо циркулем-измерителем, либо отдельной узкой полоской бумаги (лучше миллиметровой). Найдя точки выхода геологических границ на поверхности рельефа, проводим горизонтальные линии между стратиграфическими комплексами, помня при этом, что все геологические границы на разрезах проводятся одинаковыми тонкими сплошными линиями. На концах разреза ставятся буквы А и Б или латинские цифры, а также стороны света. На сам разрез наносятся индексы, условная штриховка для пород и цветом раскрашивается возраст пород.

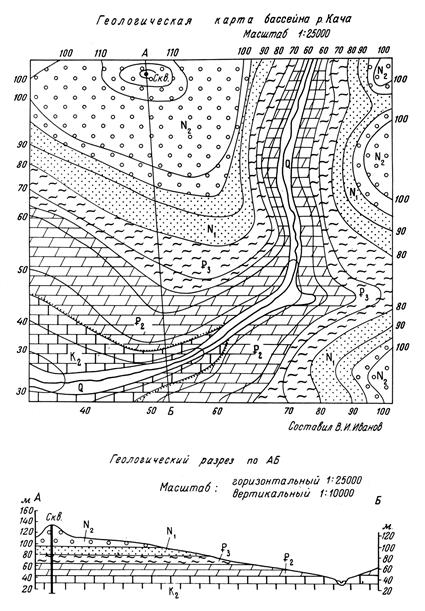

Рис. 2 Пример геологической карты и геологического разреза района, сложенного горизонтально залегающими породами.



Рис. 3 Учебная геологическая карта с горизонтально залегающими
