ПРОМЫШЛЕННЫЕ ЗДАНИЯ

Методические указания к семестровой работе № 2 по дисциплине «Архитектура-I» для студентов специальности «Архитектура»

Алматы 2015

УДК

Составители: Ш. А. Мухамедшакирова, канд. техн. наук, ассоц. профессор.

Н. К. Кызылбаев, магистр технических наук.

Методические указания по проектированию промышленных зданий по дисциплине « Архитектура I ».- Алматы: КазГАСА, 2015.-33с.

Основная цель, которая ставится перед студентами при проектировании промышленного здания - овладеть навыками и умениями основ строительства на бумаге, чтения чертежей. При организации СРС рекомендуем необходимую для выполнения работ по теме основную, дополнительную литературу и нормативные документы.

Библиограф.

Рекомендовано к изданию методическим советом факультета архитектуры протокол

Содержание:

Введение схемы ОПЗ................................................................................ с. 4-14

Привязка несущих элементов к разбивочным осям......................... с. 15-17

Типовые сборные железобетонные элементы.................................... с. 18-20

Этапы проектирования производственного здания.......................... с. 21-22

Приложение 1............................................................................................ с. 23-31

6. Список литературы.................................................................................. с. 32
Перед студентами ставим следующие цели:

- Ознакомиться с привязкой проектируемого объекта на генеральном плане к координатной сетке (или к существующим сооружениям) и привязкой по вертикали - к абсолютным отметкам спланированной земли.

- Научиться компоновать объемно - планировочное решение и конструктивную схему объекта.

- Уметь подбирать несущие и ограждающие конструкции, соответствующие конструктивной схеме здания и условия возведения, эксплуатации.

- Ознакомиться с приемами архитектурно - художественных решений: внешнего облика, интерьера, соответствующей отделки.

- Демонстрировать требования действующих норм ЕСКД, СПДС.

Основные данные для разработки объемно - планировочной схемы содержатся в здании на проектирование.

При выполнении семестровой работы студент пользуется технической литературой (список приведен).

Объемно - планировочные и конструктивные решения производственного здания, привязка его на генплане должны соответствовать технологическому процессу, оборудованию.

Рис. 1 Примеры большепролетных одноэтажных зданий:

а - пролетом 60 м; б - пролетом 96 м; 1 -железобетонная ферма; 2 - железобетонные панели; 3 - свободы - оболочки; 4 - затяжка; 5 - крановые пути; 6 - остекление

Рис. 2 Основные типы одноэтажных промышленных зданий:

а - однопролетное бесфонарное; б - то же, с мостовым краном; в, г - многопролетные с фонарями; д - общий вид здания

Производственное здание должно иметь простые очертания плана и разрезов с максимальной унификацией пролетов, шага колонн и высоты помещений.

Объемно планировочное решение здания должно обеспечить создание наибольших удобств для производственной эксплуатации и наилучших условий труда в нем.

Архитектурно - конструктивное решение должно предусматривать применение оптимальных конструкций и деталей, эффективных облегченных строительных элементов.

Рис 3. Железобетонный каркас одноэтажного здания:

1-фундамент; 2-колонна; 3-подстропильная ферма; 4-стропильная ферма; 5-аэрационный фонарь; 6-плитка покрытия; 7-утеплитель по пароизоляции; 8-выравнивающий слой; 9-кровельный ковер; 10-воронка внутреннего водостока; 11-стеновая панель; 12-ленточное остекление; 13-крановый рельс; 14-подкрановая балка; 15-связи; 16-фундаментная балка; 17-отмостка.

Рис 4. Конструктивная схема одноэтажного производственного здания

Рис. 5 Конструктивная схема одноэтажного производственного здания со стальным каркасом

Архитектурно - художественная выразительность здания достигается простыми средствами и с учетом градостроительного значения объекта и его расположения в среде и с использование художественных свойств отделочных материалов.

Чертежи семестровой работы должны быть оформлены по ГОСТам, ЕСКД.

Пояснительная записка составляет по выполненным чертежам работы в объеме 10-15 стр.

Общие виды здания: план, разрез, фасад, узлы вычерчиваются на листах формата А3 в горизонтальном расположении.

Рис. 6 Основные типы стальных колонн:

а - постоянного сечения; б - г - переменного сечения; д - раздельного типа; в - сечения сплошных колонн; ж - то же, сквозных; з - типы решеток (1 - треугольная с распоркой; 2 - раскосная; 3 - крестовая; 4 - полукаркасная)

Рис. 7 План цеха

Рис. 8 Разрез по пролету общей сборки

Чертеж фасада может быть выполнен в компьютерной графике, остальные чертежи - в карандаше.

Основой для вычерчивания плана является сетка разбивочных (координационых) осей. Нумерация осей по горизонтали - цифровая (слева - направо); по вертикали - буквенная (снизу - вверх).

На плане пунктирными линиями показывают проекции осей крановых путей и контуров кранов и штрихпунктирной линией - вертикальные связи между колоннами, частично находящиеся выше уровня 1, 5 м. и т. д.

При размещении на плане колонн следует обратить особое внимание на соблюдение правил их привязок к координационным осям.

Рис. 9 Привязка колонн, стен и ферм к разбивочным осям в бескрановых производственных зданиях

а - при несущих стенах; б - при несущих стенах с пилястрами; в - при самонесущих стенах с железобетонными колоннами; А - величина привязки в мм стен и колонн к разбивочным осям.

Рис. 10 Привязка колонн, стен и ферм к разбивочным осям одноэтажных зданий

а - при железобетонных колоннах с шагом 6м; б - при стальных колоннах крайних и средних рядов; в - в местах поперечных и продольных температурных швов; г - при перепаде высот в месте примыкания продольных пролетов к поперечным; д - при перепаде высот между параллельными пролетами; е - при перепаде высот между параллельными пролетами.

Вертикальные связи должны быть показаны в каждом продольном ряду колонн, в каждом температурном отсеке в одном из средних шагов.

Рекомендуется, чтобы в параллельных рядах связи располагались между одноименными осями, т.е. в одном створе. Расположение внутрицеховых санузлов и комнат отдыха не должны препятствовать развитию технологического процесса, работе кранов.

Ворота на плане здания следует размещать без нарушения расстановки несущих и фахверковых колонн. Рекомендуется применять современные типы ворот (откатные, складчатые, шторные).

На поперечном разрезе выделяются попадающие в сечении фундаментальные балки, стены, подстропильные фермы, плиты покрытия и подкрановые балки, на продольном разрезе - фундаментные балки под торцевые стены, стропильные конструкции и плиты покрытия.

В семестровой работе под железобетонные ступенчатые столбчатые фундаменты стаканного типа.

Отметку верха стаканного фундамента, как правило, принимают ровной - 0, 15 м из условия рациональной организации строительных работ и требований унификации.

Для фундамента под металлическую колонну с учетом обетонирования базы колонны отметку верха принимают не выше - 0, 7м.

Глубина заложения фундаментом с учетом промерзания грунтов РК может быть принята ориентировочно от 1, 5 ÷ 2, 5 м.

Столбчатые фундаменты под колонны, не попадающие в сечении, на разрезах должны быть обозначены пунктиром.

Допускается в продольном разрезе показывать не все фундаменты, а только крайние и у температурных швов.

Поперечный разрез выполняют по фонарю. Не показывают на разрезах удаленные от плоскости сечения фахверковые колонны, конструкции стен, окна ит.д.

Планы, поперечный разрез вычерчиваются без разрывов, а продольный разрез может быть выполнен с разрывами с показом торцов здания, температурного шва.

На разрезах следует показывать послойные конструкции полов и кровель, основные вертикальные отметки, вертикальные размеры глухих участков стен и проемов и горизонтальные осевые размеры (шаг, пролет, общие габариты здания).

Изображение металлических конструкций покрытия выполняется в соответствии с их раскладкой. Сечение прогона может быть дано только в поперечном разрезе по зданию. Металлические конструкции (решетки ферм, сечения балок, прогонов), в отличие от железобетонных конструкций изображаются одной контурной линией.

Рис. 11 Типовые унифицированные сборные железобетонные колонны:

а - колонны бескрановых зданий; б - колонны для кранов до 30т; в колонны для кранов до 50 т; г - колонны специального назначения для кранов с тяжелым режимом работы.

Рис. 12 Сборные железобетонные фермы покрытий

а - стропильные; б - подстропильные

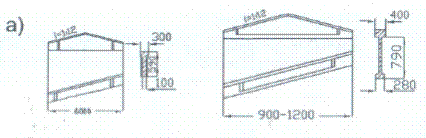

Рис. 13 Железобетонные балки покрытий

а - стропильные с обычным армированием; б - стропильные предварительно напряженные; в - подстропильные.

Вертикальный разрез на стене ОПЗ включает стену и примыкающие конструкции от парапета до фундамента. На разрезе должна быть ясно вычерчена структура стены, ее членения на отдельные конструктивные элементы, детали крепления стены к каркасу, показывается разбивочная ось, и привязка к ней внутренней грани стены. На разрезе по стене необходимо показать и обозначить примыкающую конструкцию покрытия пола от отмостки.

В соответствии с требованиями системы кредитной технологии обучения выполнение семестровой работы промышленного здания рассчитано в период 8 - 14 недель, этапов работы - две.

Каждый этап выполняется в течении 2-3 недель. Работы по каждому этапу начинается с консультацией преподавателя и заканчивается самостоятельно самим студентов.

Сроки выполнения по этапам и защита семестровой работы учитывается в графике учебного процесса и СРС. У студентов воспитывается самоконтроль, который формирует высококвалифицированного профессионала и ответственного специалиста.

Для самоконтроля студент должен знать сроки и объем семестровой работы и предоставлять ее в установленные сроки.

Выполнение работы осуществляется традиционным расчетно - графическим методом. На основании исходных данных выполняются эскизы, необходимые расчеты и исполняются чертежи.

Составление пояснительной записки являются заключительным этапом работы.

Компоновка вспомогательных помещений выполнятся с выбором рационального расположения оборудования и помещений.

При проектировании производственного здания со вспомогательными помещениями необходимо учитывать ряд основных требований: градостроительные, функциональные, технические, эксплуатационные, архитектурно-художественные, экономические.

I этап:

- Изучить здание, определить состав объекта.

- По сетке разбивочных осей составить эскизы планов здания, масштаб 1: 500, 1: 1000

- На генплане (по желанию студента) наметить зоны людских и грузовых потоков.

- Определить функциональные связи между цехами.

- Выбрать конструктивную схему и основные конструкции каркаса (колонны, балки, фермы, ригели, плиты покрытия и т. д.)

- На основе СНиПа «Генеральные планы промышленных предприятий»

определить технико-экономические показатели участка (экспликация зданий, условные обозначения объектов, ТЭП).

Ориентация зданий и их блокирование выполняется с учетом розы ветров по данным СНиПа «Строительная климатология и геофизика».

- Компоновка и определение состава вспомогательных помещений.

- Уточнение размеров зданий и расположения зданий на участке генплана.

- Обоснование принятых несущих и ограждающих конструкций.

- Детали вертикальных коммуникаций, стен, полов, покрытия.

II этап:

- Решение вопросов обеспечения производственно - технологических процессов с соблюдением БЖД людей, работников и т.д.

- Вычерчивание плана, разреза, фасада с соблюдением требований ЕСКД, СПДС, МКРС. Обеспечение жесткости объекта.

- Узлы поперечных, продольных разрезов с показом соединений конструкций.

- Общие узлы, детали.

- Составление пояснительной записки. Решение вопросов отделки помещений и фасадов. Ведомости отделки помещений и экспликации типов, состава полов.

- Завершение рабочих чертежей, узлов и деталей объекта.

- Составление (ориентировочно) ТЭП по зданию.

- Защита СРС.

Чертежи (приложение 1):

План плит перекрытий, М 1: 400 (1: 500)

Конструктивные узлы (1÷ 5), М 1: 20
