Соединения на пластинчатых нагелях
Пластинчатые нагели (рис. 3.7) используются для сплачивания по высоте двух или трех брусьев в составных элементах, работающих на изгиб или сжатие с изгибом. Пластинчатые нагели изготавливаются из твердых пород древесины дуба или антисептированной березы. Направление волокон в нагеле перпендикулярно плоскости сплачивания элементов.

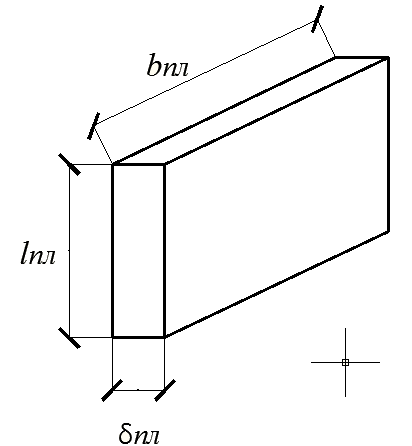

Рис.3.7. Вид пластинчатого нагеля В настоящее время используются нагели с длиной Рис.3.8 Соединения на пластинчатых нагелях: а) со сквозными пластинами б) с глухими пластинками
Глубина гнезда соединениях должна быть на 2мм больше длины пластинки При сквозной постановке ширина нагеля равна ширине бруса, при глухой постановке ширина пластинки принимается равной
где Пластинки врезаются в брусья на глубину не более Расчетная способность
где
|
