Разработка грунта одноковшовыми экскаваторами
Общие положения. Примерно 97 % всех работ при устройстве земляных сооружений комплексно механизированы, т.е. при выполнении процесса полностью исключается ручной труд. На рис.11 приведены схемы комплексной механизации работ при отсыпке тела земляной плотины. Грунт разрабатывается в карьере экскаватором с погрузкой в автосамосвалы (рис.5.11, а), транспортируется на расстояние L, разгружается после подъема кузова, разравнивается бульдозерами и уплотняется катками (рис.11, б, в).
Рис.11. Схемы комплексной механизации земляных работ
а - разработка и транспортирование; б - разгрузка и разравнивание; в - уплотнение. В промышленном и гражданском строительстве наиболее распространены следующие машины для земляных работ: землеройные (экскаваторы); землеройно-транспортные (бульдозеры, скреперы, грейдеры); рыхлительные (бульдозеры-рыхлители, дизель-молоты); транспортирующие (автосамосвалы); грунтоуплотняющие (катки, вибрационные трамбующие плиты и пр.); специальные машины (буровые установки, копры и т.д.). Наибольший объем земляных работ в строительстве (45 %) выполняется одноковшовыми экскаваторами: на пневмоколесном ходу (вместимость стандартного ковша 0, 15...0, 65 м Индекс (марка) отечественного экскаватора, выпущенного до 1968 г., означает вместимость стандартного ковша, например, Э-652А - экскаватор с ковшом вместимостью 0, 65 м
Рис.12. Схема маркировки одноковшовых универсальных экскаваторов:
ЭО - экскаватор одноковшовый универсальный; С - северное исполнение; Т - тропическое исполнение; ТВ - тропическое влажное исполнение; Г - гусеничное ходовое устройство с минимально допускаемой поверхностью гусениц; ГУ - гусеничное ходовое устройство с увеличенной поверхностью гусениц; П - пневмоколесное ходовое устройство; СШ - специальное шасси автомобильного типа; А - шасси грузового автомобиля; Тр - трактор; Пр - прицепное ходовое устройство; Пл - плавучее ходовое устройство. Экскаваторы устаревших моделей типа Э, как правило, выпускались с гибкой подвеской и канатным управлением. Современные экскаваторы типа ЭО выпускаются с жесткой подвеской и гидравлическим управлением. Основным экскаваторным оборудованием является ковш обратной лопаты. К другим видам сменного оборудования относятся прямая лопата, грейфер, драглайн, планировочный и погрузочный ковши. Рабочую зону экскаватора, включая место стоянки транспортных средств, называют забоем, перемещение экскаватора при разработке грунта - проходкой. Значение перемещения экскаватора при смене смежного места стоянки называется длиной передвижки. Забои бывают лобовыми (при применении обратной лопаты - торцевыми) и боковыми, проходки - продольными и поперечными. В зависимости от количества проходок по высоте выемки различают одно-, двух- и трехъярусную разработку грунта. Рабочий цикл экскаватора имеет пять основных операций: набор грунта, перемещение ковша, разгрузка ковша в отвал или транспортное средство, обратный поворот для набора грунта, опускание ковша для последующего набора грунта. Для уменьшения времени цикла экскаваторщики при погрузке грунта в транспортное средство обычно совмещают четвертую и пятую операции, при отсыпке грунта в отвал - вторую и третью. Производительность экскаватора и других землеройных и землеройно-транспортных машин
где: Т, Т q - геометрическая вместимость ковша (земляной призмы); К Производительность можно повысить в результате следующих мероприятий: -сокращения цикла экскавации (Т -увеличения объема грунта, разрабатываемого за один цикл (q, К -увеличения коэффициента К Подбор экскаватора и транспортных средств. Экскаватор можно подобрать по объему работ, заданным срокам выполнения работ или требуемым характеристикам машин. При учете объема работ можно руководствоваться данными, приведенными ниже (табл. 7). Таблица 7
При заданном сроке выполнения работ подбирают машину, способную выполнить работу в срок, по производительности
где: Q - объем работ; Т - заданный срок. При подборе экскаватора по требуемым техническим характеристикам учитывают основные параметры машины (рис.13) и условия работы. Работа при максимальных вылетах стрелы (R R При работе экскаватора с погрузкой грунта в транспортные средства число требующихся самосвалов: где: Т L - расстояние перевозки; V

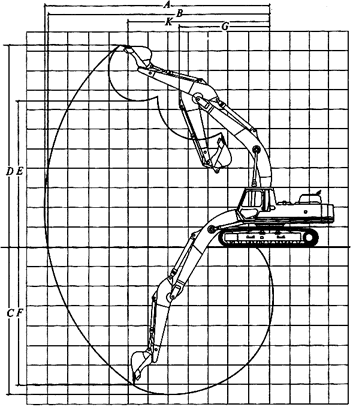

Рис.13. Диаграмма основных технических параметров одноковшового экскаватора
А - максимальный радиус резания; В - максимальный радиус копания; С - наибольшая глубина копания; D - максимальная высота копания; Е - наибольшая высота разгрузки; F - наибольшая глубина резания; G - минимальный радиус разгрузки;
К - радиус разгрузки при высоте Е Продолжительность погрузки
где: Н n - количество ковшей, загруженных в самосвал; V
где Q Параметр
где:
q - геометрический объем ковша; К К Экскаватор с прямой лопатой (рис.14, а) в основном используется при разработке выемок в сухих и маловлажных грунтах, что связано с необходимостью съезда на дно выемки. Применяют продольные лобовые (рис.14, б - г) или боковую (рис.14, д) проходки с погрузкой грунта в транспортное средство, которое обычно размещают непосредственно в забое. Для выезда и въезда транспорта устраивают наклонные пандусы с уклоном 10... 15°. Рис.14. Схемы разработки выемок экскаватором " прямая лопата":
а - общий вид; б, в, г - лобовые проходки соответственно: узкая, нормальной ширины, уширенная; д - боковая проходка Нормальная ширина лобовой проходки (см. рис.14, в) где R L Наряду с проходками нормальной ширины [(1, 5... 1, 9) R При боковой проходке (см. рис.14, д) транспорт подается под погрузку сбоку выработки, что уменьшает угол поворота стрелы экскаватора и способствует повышению его производительности. Экскаваторы, оборудованные обратной лопатой, разрабатывают выемки торцевыми (лобовыми) и боковыми проходками (рис.15), располагаясь выше дна забоя, что позволяет: использовать их при разработке увлажненных и мокрых грунтов, с погрузкой в транспортное средство или в отвал.
Рис.15. Варианты проходки экскаватора с рабочим оборудованием " обратная лопата": а - торцевая (лобовая); б - уширенная лобовая; в - поперечно-торцевая; г - боковая; д - торцевая с разгрузкой грунта в транспорт и в отвал; 1 - автосамосвал; 2 - экскаватор. Транспорт может подаваться по дну выемки или поверху с одной или двух сторон. Глубина забоя определяется длиной рукояти экскаватора. Ширина торцевой проходки при двухсторонней погрузке самосвалов (1, 6... 1, 7) R Экскаваторы с грейферным ковшом применяют при разработке узких или глубоких выемок (траншей, колодцев) в мягких и сыпучих грунтах, в том числе при высоком уровне грунтовых вод. Ковш может быть установлен на рукояти или подвешен на решетчатой стреле, грунт набирается с использованием гидравлического привода или врезания в грунт тяжелого ковша (рис.17, а, б). Гидравлическая система привода позволяет разрабатывать плотные грунты легкими ковшами, что дает возможность за один цикл экскавации набирать в ковш больше грунта. Производительность экскаваторов с таким оборудованием значительно повышается. При отрывке небольших в плане, глубоких выемок экскаватор, оборудованный грейферным ковшом, работает без перемещений. При отрывке траншей он перемещается вдоль траншеи, поэтому подъезд транспорта может осуществляться с любой свободной стороны.
Рис.16. Схемы разработки грунта экскаватором, оборудованным ковшом " обратная лопата": а, б - с жесткой и гибкой подвеской; в - разработка грунта в материковом залегании с установкой транспорта выше и ниже стоянки экскаватора; г - разработка предварительно разрыхленного грунта; д, е - варианты подъезда автомашин.
Рис.17. Схемы разработки грунта экскаваторами, оборудованными ковшами " грейфер" и " драглайн": а, б - при установке грейфера на рукояти и решетчатой стреле; в, г - работа ковшом " драглайн"; I - положение ковша при наборе грунта; II - то же при подъеме и разгрузке. Драглайн (рис.17, в, г) применяют при разработке грунта ниже уровня стоянки экскаватора, без съезда на дно выемки, поэтому наличие грунтовых вод не влияет на работу машины. Драглайн используют для рытья сравнительно больших котлованов и траншей, а также для отсыпки насыпей, в частности на строительстве каналов, автомобильных и железных дорог. При применении драглайна выемку грунта можно осуществлять лобовыми или боковыми проходками. Поскольку ковш подвешен на канате, то при загрузке он раскачивается и забрасывается на расстояние, превышающее длину стрелы; часто используют челночные способы работы (рис.18, а, б). При поперечно-челночном способе самосвал загружается попеременным черпанием ковша с обеих сторон кузова. При продольно-челночном грунт набирается перед задним бортом кузов самосвала. Угол поворота стрелы экскаватора при погрузке по продольно-челночной схеме приближается к 0, а при поперечно-челночной - к 15...20°. Во время разгрузки движение ковша не прекращается, благодаря чему продолжительность цикла экскавации снижается на 20... 26 %. Рис.18. Разработка грунта способами а - поперечно-челночным; б - продольно-челночным; в - " на себя"; 1 - подъем ковша; 2 - опускание ковша при наборе грунта; 3 - разгрузка ковша; 4 - автосамосвал. Экскаваторы с телескопической стрелой (рис.18, в) работают так же, как экскаваторы, оборудованные обратной лопатой. Однако кроме обычных экскавационных работ с помощью этого оборудования можно выполнять зачистные и планировочные работы, что является преимуществом при разработке мелких рассредоточенных земляных сооружений. Для увеличения скорости передвижения с объекта на объект существуют экскаваторы на пневмоходу. Механизм втягивания стрелы у них приспособлен для копания грунта, планировки и зачистки поверхностей, погрузки сыпучих материалов и штучных грузов. Погрузчики на гусеничном и пневмоколесном ходу (рис.19), как и прямая лопата, работают выше уровня стоянки машины движением ковша от себя. Вместимость ковша погрузчика в 1, 5... 2 раза больше вместимости ковша прямой лопаты, что позволяет существенно повысить производительность экскаватора. Движение режущей кромки отвала по прямолинейной горизонтальной траектории позволяет планировать площадку, на которой работает машина. Благодаря возможности перемещения грунта на небольшие расстояния работа одноковшовых погрузчиков бывает особо эффективной в стесненных условиях. Ковш наполняется ступенчатым, экскавационным, раздельным и совмещенным способами (см. рис.19, I-IV соответственно).

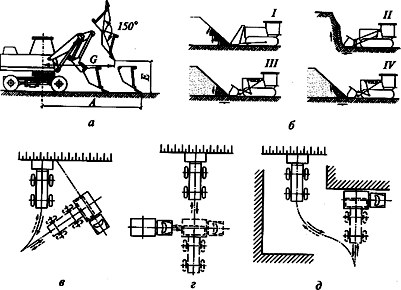

Рис.5.19. Схемы разработки грунта одноковшовыми погрузчиками
а - на пневмоходу; б - на гусеничном ходу, в, г, д - соответственно поворотная, челночная и совмещенная схемы разработки грунта.
|
