Редактирование размеров.

1. Изменить размерные параметры

Например, величину стрелок, шрифта и др.

· Выполнить корректировку размерных параметров Dimension\Style

· Dimension Þ Update(обновить) Þ указать редактируемые размеры (можно размеры выбрать рамкой, не обращая внимание на попадающие в рамку другие объекты, можно ввести all, т. е. все.

Изменить размерный текст.

Например, изменим значение размера 200 на 195

• Modify(Изменить) Þ Text Þ указать редактируемый размер[1] Þ в возникающем окне текстового редактора ввести новый текст Þ Оk – покинуть редактор Þ правой кнопкой мыши прервать команду.

Изменить положение размера. Перенести точку его простановки. Место размерного числа.

Этот вид редактирования эффективно осуществляется с помощью «ручек»:

· Указать какой – либо размер: возникнут «ручки».

· Указать нужную ручку и переместить ее в новое положение.

Текст.

Надписи на графическом экране могут быть созданы с помощью команды Текст из падающего меню Редактирование или команд Мтекст, Дтекст из экранного меню Рисуй 2.

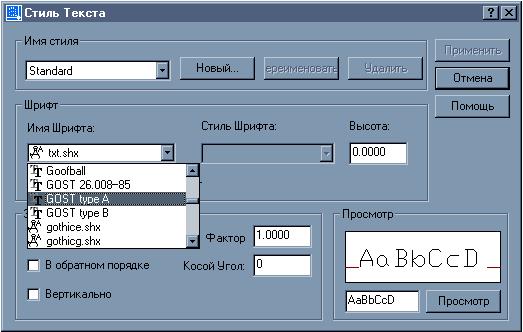

Рисунок 15. Окно стиля текста.

Прежде чем написать какой-либо текст, надо выбрать стиль текста. В падающем меню Формат активизируем команду Текстовые стили. Появляется диалоговое окно Текстовые стили.

Имя стиля сохраняем Standard. Из имен шрифтов выбираем с помощью прокрутки Gost type A.shx. В окне Угол наклона набираем с клавиатуры величину угла 15° от нормали к основанию текста по часовой стрелке. В окне Высота устанавливаем высоту шрифта 0. Это значит, что при написании какого-либо текста система будет запрашивать требуемую высоту текста. Назначаем степень растяжения знаков 0, 8. Завершаем выбор нажатием на кнопку Применить или Закрыть.

В AutoCAD можно набирать текст в 3-х вариантах (слева направо): Динамический текст, Однострочный текст и Многострочный текст (мультитекст).

Динамический текст наиболее удобен при написании текста в любых выбранных местах графического экрана. При наборе текста с клавиатуры он сразу просматривается на графическом экране.

Однострочный текст, при наборе с клавиатуры, виден только в зоне командных строк. Только после завершения набора с помощью клавиши Enter текст появляется на экране.

Многострочный текст позволяет набирать длинный текст. Эта команда обладает такими же возможностями, как и Microsoft Word.

Рассмотрим команду текст. После обращения к этой команде система делает запрос:

_ text Выравнивание/Стиль/< Начальная точка>:

Выбираем на графическом экране начальную точку текста. Система делает запрос на высоту текста:

Высота < 10>: (В угловых скобках указана высота текста применительно к заданным буквам. Если эта высота нас устраивает, то нажмите Enter; если нет, то назначаем с клавиатуры нужную высоту текста).

Система делает запрос на угол поворота текста относительно оси х.

Угол поворота < 0>: (Подтверждаем клавишей Enter, что текст будет располагаться горизонтально).

Система предлагает набрать нужный текст:

Текст: (Набираем с клавиатуры).

Если после набора текста от 1-ой выбранной точки провести курсор мыши в новое место графического экрана и нажать на левую кнопку мыши, то от этой точки можно набирать новый текст и т. д.

Нажатие на клавишу Enter один раз приводит к переходу текста на новую строку, в который 1-й символ находится под 1-м символом предыдущей строки.

Нажатие на клавишу Enter два раза приводит к завершению работы с текстом.

Если в тексте нужно добавить знаки, например Æ, ° и др. знаков необходимо использовать следующие управляющие коды:

%%nnn –вставка символа процента, %.

%%O – включение, выключение надчеркивания.

%%U – включение, выключение подчеркивания.

%%d – вставка символа углового градуса, °.

%%с – вставка символа диаметра, Æ.

%%р – вставка символа плюс/минус, ±.

Отсутствие выравнивания дает возможность выбрать другой вариант привязки надписи к чертежу.
