Измерение сопротивлений.
|
|
Выбор средств и метода измерения зависит от значений сопротивления, условий измерения, требуемой мощности и т.д.
Диапазон измеряемых на практике сопротивлений широк (от 10-8 до 1015 Ом), и его условно делят по значениям сопротивлений на три части — малые (менее 10 Ом), средние (от 10 до 106 Ом) и большие (свыше 106 Ом), в каждой из которых измерение сопротивлений имеет свои особенности.
Сопротивление—параметр пассивный и в процессе измерения обязательно преобразуется в активную электрическую величину, значение которой затем измеряется. При этом важно позаботиться о том, чтобы полученная активная электрическая величина правильно отражала только измеряемое сопротивление и не содержала излишней информации, которая воспринимается как погрешность измерения. Рассмотрим с этой точки зрения особенности измерения малых и больших сопротивлений.
При измерении малых сопротивлений, например обмоток трансформаторов или коротких проводов, через сопротивление пропускается ток, а возникшее на этом сопротивлении напряжение измеряется. На рис. 11.1 показана схема соединений при измерении сопротивления Rx короткого проводника. Последний подключается к источнику тока I посредством двух соединительных проводников с собственным сопротивлением Rn. В местах соединения этих проводников с измеряемым сопротивлением образуются переходные сопротивления контактов RK. Значение Rn зависит от материала соединительного проводника, его длины и сечения, значение RK — от площади соприкасающихся частей, их чистоты и силы сжатия. Таким образом, числовые значения Rn и RK зависят от многих причин и определить их заранее трудно, но им можно дать примерную оценку. Если соединительные проводники выполнены коротким медным проводом с сечением в несколько квадратных миллиметров, а контактные сопротивления имеют чистую и хорошо сжатую поверхность, то для приближенных оценок можно принять 2 (Rп + Rк) ≈ 0, 01 Ом.
 |
В качестве измеряемого напряжения в схеме рис. 11.1 можно использовать U11, U22 или U33 Если выбрано U11, то результат измерения отражает полное сопротивление цепи между зажимами 1-1’:
R11= U11/I11 =Rx + 2(Rп + Rк).
Здесь второе слагаемое полезной информации не содержит и представляет собой погрешность, относительное значение которой δ в процентах равно:
δ = (R11 – Rx)100/ Rx = 2(Rп + Rк)100/ Rx.
При измерении малых сопротивлений эта погрешность может быть большой. Например, если принять 2 (Rп + Rк) ≈ 0, 01 Ом, a Rx=0, 1 Ом, то δ ≈ 10%. Погрешность δ уменьшится, если в качестве измеряемого напряжения выбрать U22:
R22 = U22 /I = RX + 2RК.
Здесь сопротивление подводящих проводов исключается из результата измерения, но остается влияние RK.
Результат измерения будет полностью свободен от влияния Rn и RK, если в качестве измеряемого напряжения выбрать U33:
R33 = U33 /I = RX
Схему включения Rx в таком случае называют четырехзажимной: первая пара зажимов 2-2' предназначена для подвода тока и называется токовыми зажимами, вторая пара зажимов 3-3' — для съема напряжения с измеряемого сопротивления и называется потенциальными зажимами.
Применение токовых и потенциальных зажимов при измерении малых сопротивлений является основным приемом для устранения влияния соединительных проводов и переходных сопротивлений на результат измерения.
Другая особенность измерения малых сопротивлений заключается в том, что значение напряжения U33 часто бывает малым — единицы милливольт, поэтому приходится считаться с возможностью появления в местах контактов термо-ЭДС. Термо-ЭДС образуется в местах соединения двух разнородных проводников; она зависит от материала проводников и температуры места их соединения и в ряде случаев достигает сотен микровольт. В схеме рис. 11.1 термо-ЭДС может возникнуть в токовых и потенциальных зажимах. Термо-ЭДС токовых зажимов на U33 влияния не оказывает, и ее не учитывают. Термо-ЭДС потенциальных зажимов (е1 и е2, рис. 11.2) суммируются с U33 и могут внести значительную погрешность в результат измерения. Основные приемы борьбы с термо-ЭДС заключаются в выравнивании температур потенциальных зажимов (если разность температур между потенциальными зажимами равна нулю, то и термо-ЭДС между ними отсутствует), а также в проведении двух измерений U при разных направлениях тока I. Дело в том, что термо-ЭДС и ее полярность от направления тока I не зависят, а направление Ux зависит (рис. 11.2). В результате измерения получают два значения напряжения:
U’ = Ux + е1 - е2;
U” = Ux - е1 + е2.
Полусумма полученных результатов свободна от термо-ЭДС: U = (U’ + U”)/2 = Ux.
При косвенных измерениях разных сопротивлений Rx широко используют метод амперметра-вольтметра. Этот метод основан на раздельном измерении тока и напряжения с последующим вычислением сопротивления по закону Ома. Метод прост, надежен, но обладает невысокой точностью, ограниченной классом точности применяемых приборов и методической погрешностью, вносимой этими приборами. В зависимости от значения сопротивления для измерения тока можно использовать милли- и микроамперметры, гальванометры; для измерения напряжения — милли- и микровольтметры, гальванометры. Погрешность измерения порядка
1, 5, 2 %.
Обычно ток I измеряют амперметром, а напряжение U — вольтметром, этим объясняется название метода. При измерении высокоомных сопротивлений, например сопротивления изоляции, ток I мал и его измеряют миллиамперметром, микроамперметром или гальванометром. При измерении низкоомных сопротивлений, например куска провода, оказывается малым значение U и для его измерения применяют милливольтметры, микровольтметры или гальванометры. Однако во всех этих случаях метод измерения сохраняет свое наименование— амперметра и вольметра. Возможные схемы включения приборов показаны на рис. 11.4, а, б.
 |
Достоинство метода заключается в простоте его реализации, недостаток — в сравнительно невысокой точности результата измерения, которая ограничена классом точности применяемых измерительных приборов и методической погрешностью. Последняя обусловлена влиянием мощности, потребляемой измерительными приборами в процессе измерения, другими словами — конечным значением собственных сопротивлений амперметра RA и вольтметра Rv.
Выразим методическую погрешность через параметры схемы.

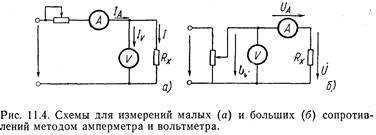

В схеме рис. 11.4, а вольтметр показывает значение напряжения на зажимах Rx, а амперметр — сумму то ков Iv + I. Следовательно, результат измерения R вычисленный по показаниям приборов, будет отличаться от Rx:
R=U/(I + Iv) = U/(U/Rx + U/ Rv)= Rx/(1+ Rx/ Rv)
Относительная погрешность измерения в процентах
δ = 100(R - Rx)/ Rx = - 100(Rx/ Rv)/(1 + Rx/ Rv ≈ - 100 Rx/ Rv
Здесь приближенное равенство справедливо, так как при правильной организации эксперимента предполагается выполнение условия Rv> > Rx.
В схеме рис. 11.4, 6 амперметр показывает значение тока в цепи с Rx, а вольтметр — сумму падений напряжений на Rx U и амперметре UA. Учитывая это, можно по показаниям приборов вычислить результат измерения:
(U+UA) IA = (IA Rx + IA RA)/ IA = Rx + RA.
Относительная погрешность измерения в процентах в данном случае равна:
δ = 100(R - Rx)/ Rx = 100 RA/ Rx
Сравнивая полученные выражения относительных погрешностей, приходим к выводу: в схеме рис. 11.4, а на методическую погрешность результата измерения оказывает влияние только сопротивление Rv; для снижения этой погрешности необходимо обеспечить условие Rx< < Rv', в схеме рис. 11.4, 6 на методическую погрешность результата измерения оказывает влияние только Ra; снижение этой погрешности достигается выполнением условия Rx> > Ra. Таким образом, при практическом использовании данного метода можно рекомендовать правило: измерение малых сопротивлений следует производить по схеме рис. 11.4, а; при измерении больших сопротивлений предпочтение следует отдавать схеме рис. 11.4, б.
Методическую погрешность результата измерения можно исключить путем введения соответствующих поправок, но для этого необходимо знать значения Ra и Rv. Если они известны, то из результата измерения по схеме рис. 11.4, 6 следует вычесть значение Ra; в схеме рис. 11.4, а результат измерения отражает параллельное соединение сопротивлений Rx и Rv, поэтому значение Rx вычисляют по формуле
Rx = R/(1- R/Rv).
Если при данном методе применить источник питания с заранее известным напряжением, то необходимость измерения напряжения вольтметром отпадает, а шкалу амперметра можно сразу отградуировать в значениях измеряемого сопротивления. На этом принципе основано действие многих моделей выпускаемых промышленностью омметров непосредственной оценки. Упрощенная принципиальная схема такого омметра показана на рис. 11.5. Схема содержит источник ЭДС Е, добавочный резистор Rn и амперметр (обычно микроамперметр) А. При подключении к зажимам схемы измеряемого сопротивления Rx в цепи возникает ток I, под действием которого подвижная часть амперметра поворачивается на угол а, а его указатель отклоняется на а делений шкалы:
где Ci — цена деления (постоянная) амперметра; Ra — сопротивление амперметра.
Следовательно, шкала омметра нелинейная. Стабильность градуировочной характеристики требует обеспечения стабильности всех коэффициентов уравнения. Между тем источник питания в такого рода приборах обычно реализуется в виде сухого элемента напряжения, ЭДС которого падает по мере его разряда. Ввести поправку на изменение Е, как видно из уравнения, можно путем соответствующей регулировки С i или Ra. Существуют омметры, в которых регулируется С i путем изменения индукции в зазоре магнитной системы амперметра с помощью магнитного шунта. В этом случае поддерживается постоянство отношения Е/Сi и градуировочная характеристика прибора сохраняет свое значение независимо от значения Е. Регулировка С i производится так: зажимы прибора, к которым подключается Rх, замыкаются накоротко (Rx = 0) и регулировкой положения магнитного шунта добиваются установки указателя амперметра на нулевую отметку шкалы; последняя расположена на крайней правой точке шкалы. На этом регулировка заканчивается, и прибор готов к измерению сопротивлений.
 |
Данный метод измерения сопротивлений применяется и в комбинированных приборах ампервольтомметрах. Однако здесь регулировка CI недопустима, так как это приведет к нарушению градуировки прибора в режимах
измерений токов и напряжений. Поэтому в таких приборах поправку на изменение ЭДС Е вводят регулировкой сопротивления добавочного резистора Rд, который выполняется в виде резистора с изменяемым сопротивлением. Процедура регулировки та же, что и в приборах с регулируемой магнитным шунтом магнитной индукцией в рабочем зазоре. В этом случае градуировочная характеристика прибора изменяется, что приводит к дополнительным методическим погрешностям. Однако параметры схемы выбираются так, чтобы указанная погрешность была небольшой.
Возможен другой способ подключения измеряемого сопротивления — не последовательно с амперметром, а параллельно ему (рис. 11.6). Зависимость между Rx и углом отклонения подвижной части в данном случае также нелинейная, однако нулевая отметка на шкале расположена слева, а не справа, как это имело место в предыдущем варианте. Такой способ подключения измеряемого сопротивления применяется только при измерении малых сопротивлений.
Электронный омметр может быть реализован на базе усилителя постоянного тока с большим коэффициентом усиления, например, на операционном усилителе (ОУ). Схема такого прибора показана на рис. 10.5. Его главное достоинство — линейность шкалы для отсчета результатов измерений. ОУ охвачен отрицательной обратной связью через измеряемый резистор Rx, питающее стабилизированное напряжение Uo подано на вход усилителя через вспомогательный резистор R1 а к выходу подключен вольтметр PV. При большом собственном коэффициенте усиления ОУ, низком выходном и высоком входном его сопротивлениях, выходное напряжение ОУ есть:
Uвых = -U0(Rx/R1) (10.1)
и для заданных значений Uo и R1, шкалу измерительного прибора можно проградуировать в единицах измерения сопротивления для отсчета значения Rx, причем она будет линейной в пределах изменения напряжения от 0 до Uвых max — максимального напряжения на выходе ОУ.
Из формулы (10.1) видно, что максимальное значение измеряемого сопротивления есть:
Rx max = - R1(Uвых max/Uo). (10.2)
Для изменения пределов измерений переключают значения сопротивления резистора R1, или напряжения Uo.
При измерении низкоомных сопротивлений можно в схеме поменять местами измеряемый и вспомогательный резисторы. Тогда выходное напряжение будет обратно пропорционально величине Rx:
Uвых = - Uo(R1/Rx). (10.3)
Следует заметить, что данный способ включения не позволяет измерять низкоомные сопротивления менее десятков Ом, поскольку внутреннее сопротивление источника опорного напряжения, которое составляет доли или единицы Ом, оказывается включенным последовательно с измеряемым сопротивлением и вносит существенную погрешность в измерения. Кроме того, в этом случае теряется основное преимущество прибора — линейность отсчета измеряемого сопротивления, а сдвиг нуля и входной ток усилителя могут вносить существенные ошибки
Рассмотрим специальную схему для измерения малых сопротивлений, свободную от этих недостатков (рис. 10.6). Измеряемый резистор Rx вместе с резистором R3 образует делитель напряжения на входе ОУ. Напряжение на выходе схемы в этом случае равно:
Если выбрать R3» Rx, то выражение упростится и шкала прибора будет линейной относительно Rx:
Uвых = -U0(R2Rx/R1R3). (10.4)
Электронный омметр не позволяет измерять реактивные сопротивления, так как включение измеряемой индуктивности или емкости в схему изменит фазовые соотношения в цепи обратной связи ОУ и формулы (10.1)—(10.4) станут неверными. Кроме того, ОУ может потерять устойчивость, и в схеме возникнет генерация.
Логометрический метод. Этот метод основан на измерении отношения двух токов I1 и I2, один из которых протекает по цепи с измеряемым сопротивлением, а другой — по цепи, сопротивление которой известно. Оба тока создаются одним источником напряжения, поэтому нестабильность последнего в известных пределах практически не влияет на точность результата измерения. Принципиальная схема омметра на основе логометра представлена на рис. 11.7. Схема содержит измерительный механизм на основе логометра магнитоэлектрической системы с двумя рамками. Измеряемое сопротивление может быть включено последовательно (рис. 11.7, а) или параллельно (рис. 11.7, 6) относительно рамки из-
 |
мерительного механизма. Последовательное включение применяется при измерении средних и больших сопротивлений, параллельное — при измерении малых сопротивлений. Дальнейшее рассмотрение работы омметра на основе логометра будем вести на примере схемы рис. 11.7, а. Если пренебречь сопротивлением обмоток рамок логометра, то угол поворота подвижной части α зависит только от отношения сопротивлений:
Сопротивлением резистора R задается диапазон измеряемых омметром сопротивлений.
Напряжение питания логометра влияет на чувствительность его измерительного механизма к изменению измеряемого сопротивления и не должно быть ниже определенного уровня. Обычно напряжение питания логометров устанавливают с некоторым запасом по отношению к минимально допустимому уровню для того, чтобы его возможные колебания не влияли на точность результата измерения. Значение напряжения питания и способ его получения зависят от назначения омметра и диапазона измеряемых сопротивлений: при измерении малых и средних сопротивлений применяют сухие батареи, аккумуляторы или источники питания от промышленной сети, при измерении больших сопротивлений, например, изоляции, — специальные генераторы с напряжением 100, 500, 1000 В и более.
Логометрический метод применен в мегаомметрах ЭС0202/1Г и ЭС0202/2Г с внутренним электромеханическим генератором напряжения. Они применяются для измерения больших (105...109 Ом) электрических сопротивлений, для измерения сопротивления изоляции электрических проводов, кабелей, разъемов, трансформаторов, обмоток электрических машин и других устройств, а также для измерения поверхностных и объемных сопротивлений изоляционных материалов.
При измерении с помощью мегаомметра сопротивления электрической изоляции следует учитывать температуру и влажность окружающего воздуха, от значения которых зависят возможные неконтролируемые утечки тока.
Прямые измерения сопротивления Rx с высокой точностью осуществляют с помощью мостов постоянного тока.
Мосты постоянного тока (одинарные). Диапазон измерения: 10 Ом...0, 1 ПОм (множитель 1015— приставка пета); классы точности: 0, 005... 10, 0.
Схема одинарного моста:
При измерении малых сопротивлений на результат измерения существенно влияют сопротивления контактов и подводящих проводов, а также контактная ЭДС. Для уменьшения этого влияния применяют четырехзажимную схему включения исследуемого объекта, а измерения производят с помощью двойных мостов постоянного тока. Диапазон измерения: 10 нОм... 10 Ом (множитель 10-9 — приставка нано); классы точности: 0, 01...2, 0.
Отечественная промышленность выпускает мосты типов Р39, Р329, МОД61, в которых измерительная схема с помощью простых переключений преобразуется из одинарного моста в двойной и наоборот. Таким образом, в одном типе моста удается охватить широкий диапазон измеряемых сопротивлений.
Например, мост типа Р329 имеет диапазон измеряемых сопротивлений от 10-8 до 106 Ом, причем сопротивления от 10-8 до 102 Ом измеряются по схеме двойного моста, а от 50 до 106 Ом — по схеме одинарного моста. На рисунке показана схема двойного моста модели Р329.
 |
Цифровые мосты. Диапазон измерения: 10 МОм... 1 ТОм
(множитель 106 — приставка мега, а множитель 1012 — приставка тера); классы точности: 0, 005...2, 0.
Для измерения больших сопротивлений используют одинарные мосты, а для измерения очень больших сопротивлений — до 0, 01 ЭОм (множитель 1018 — приставка экса) — баллистические гальванометры. Следует учесть, что при измерении больших сопротивлений токи, протекающие через исследуемые объекты, становятся очень малыми, что предъявляет высокие требования к чувствительности СИ.
Для измерения больших сопротивлений можно также использовать магнитоэлектрические омметры и омметры-логометры, электронные тераомметры, цифровые омметры.
Электронный логометр (тераомметр). Это прибор, в котором последовательно с измеряемым сопротивлением Rx включается образцовое сопротивление Rо. С помощью электронного вольтметра измеряют падение напряжения на Rx (при условии, что Rо > Rx), которое пропорционально измеряемому сопротивлению. Шкала при этом будет линейной. При Ro < Rx измеряют падение напряжения на Ro; шкала выходного прибора обратно пропорциональна измеряемому сопротивлению и носит гиперболический характер. Обычно это многопредельные приборы с неравномерной шкалой. Диапазон измерения: 10 Ом... 10 ПОм; классы точности: 1, 5; 2, 5; 4, 0; 6, 0; 10, 0.
Цифровые омметры имеют классы точности 0, 005... 2, 0. Диапазон измерения: 100 Ом... 1 ТОм.
Цифровые омметры применяются в научно-исследовательских, поверочных и ремонтных лабораториях, на промышленных предприятиях, изготовляющих резисторы, т. е. там, где требуется повышенная точность измерений. В этих омметрах предусматривается ручное, автоматическое и дистанционное управление диапазонами измерений. Вывод информации о диапазоне измерений, числовом значении измеряемой величины производится в параллельном двоично-десятичном коде.
Структурная схема омметра Щ306-2 представлена на рис. 10.8. Омметр включает в себя блок преобразования 1, блок индикации 10, блок управления 9, блок питания, микроЭВМ 4 и блок вывода результатов 11.
 |
Блок преобразования содержит входной масштабный преобразователь 2, интегратор 8 и блок управления 3. Измеряемый резистор 7 подключается в цепь обратной связи операционного усилителя. Через измеряемый резистор в зависимости от такта измерения пропускается ток, соответствующий диапазону измерения, включая дополнительный ток, вызванный смещением нуля операционных усилителей. С выхода масштабного преобразователя напряжение подается на вход интегратора, выполненного по принципу многотактного интегрирования с измерением величины разрядного тока.
Алгоритм управления обеспечивает работу масштабного преобразователя и интегратора, а также связь с микроЭВМ.
В блоке управления происходит заполнение интервалов времени тактовыми импульсами, поступающими затем на входы четырех счетчиков старших и младших разрядов. Информация, полученная на выходах счетчиков, считывается в оперативном запоминающем устройстве (ОЗУ) микроЭВМ.
Съем информации с блока управления о результате измерения и режиме работы омметра, обработка и приведение данных к виду, необходимому для индикации, математическая обработка результата, вывод данных во вспомогательное ОЗУ блока управления, управление работой омметра и другие функции возложены на микропроцессор 5, расположенный в блоке микро-ЭВМ. В этом же блоке находятся стабилизаторы 6 для питания устройств омметра.
Омметр построен на микросхемах повышенной степени интеграции.
Технические характеристики
Диапазон измерений 10-4...109 Ом. Класс точности для пределов измерений: 0, 01/0, 002 для 100 Ом; 0, 005/0, 001 для 1, 10, 100 кОм; 0, 005/0, 002 для 1 МОм; 0, 01/0, 005 для 10 МОм; 0, 2/0, 04 для 100 МОм; 0, 5/0, 1 для 1 Гом (в числителе даны значения в режиме без накопления данных, в знаменателе — с накоплением).
Число десятичных разрядов: 4, 5 в диапазонах с верхним пределом 100 МОм, 1 ГОм; 5, 5 в остальных диапазонах в режиме без суммирования, 6, 5 в режиме с суммированием.
Портативные цифровые мультиметры, например серии М83 производства Mastech могут использоваться как омметры класса точности 1.0 или 2.5.
