Измерение параметров элементов методом уравновешивающего преобразования

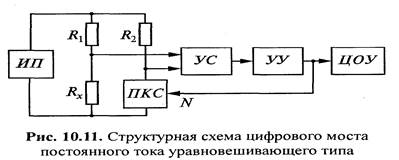

Наряду с методами прямого преобразования (дискретного счета) в практике используют также методы уравновешивающего преобразования измеряемых значений сопротивления, индуктивности и емкости, основанные на сравнении измеряемой величины с образцовой. Сравнение измеряемой величины с образцовой чаще всего осуществляют путем уравновешивания мостовой измерительной цепи, в одно из плеч которой включают исследуемый двухполюсник. В смежное плечо моста вводят образцовый элемент, представляющий собой набор квантованных образцовых мер, соответствующих весовым коэффициентам разрядов используемого цифрового кода. Изменением параметров образцового двухполюсника добиваются равенства нулю напряжения в измерительной диагонали. На рисунке показана структурная схема цифрового моста постоянного тока уравновешивающего типа для измерения активного сопротивления резистора или другого элемента с омическими потерями.
Измеряемый резистор Rx, образцовые резисторы R1 и R2 и преобразователь кода в сопротивление ПКС образуют мост, который питается источником постоянного напряжения ИП. Разбаланс моста Rх=R1Rпкс/R2 = kпксN R1/R2, (10.31) где R пкс— сопротивление ПКС; kпкс= Rпкс /N — коэффициент преобразования ПКС. Как следует из формулы (10.31), результат измерения (он фиксируется ЦОУ) не зависит от напряжения питания. Пределы измерения подбирают путем изменения отношения сопротивлений резисторов R1 и R2 цепи положительной обратной связи. Цифровые мосты постоянного тока уравновешивающего типа обеспечивают погрешность измерения параметров около 0, 01 % и поэтому их широко применяют для точного измерения активного сопротивления резисторов. Более сложными по структуре построения являются мосты переменного тока, предназначенные для измерений комплексного сопротивления, индуктивности и емкости при определенной фиксированной частоте (обычно около 1кГц). Эти мосты выполняют уравновешивание по двум параметрам, т.е. производят раздельное и независимое уравновешивание двух составляющих комплексного сопротивления Zx.
|
