Назначение и классификация котлоагрегатов
Котельным агрегатом называется энергетическое устройство производительностью D (т/ч) для получения пара с заданными давлением (р, МПа) и температурой (t, °С). Часто это устройство называют парогенератором, так как в нем происходит генерация пара, или просто паровым котлом. Если конечным продуктом является горячая вода заданных параметров (давления и температуры), используемая в промышленных технологических процессах и для отопления промышленных, общественных и жилых зданий, то устройство называют водогрейным котлом. Все котлоагрегаты можно подразделить на два основных класса: • паровые; • водогрейные. По характеру движения воды, пароводяной смеси и пара паровые котлы подразделяются: • на барабанные с естественной циркуляцией; • барабанные с многократной принудительной циркуляцией; • прямоточные.

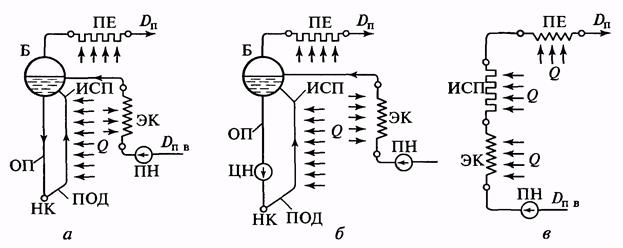

а - естественная циркуляция; б - многократная принудительная циркуляция; в - прямоточное движение; Б - барабан, ИСП - испарительные поверхности; ПЕ - пароперегреватель; ЭК - водяной экономайзер; D - расход пара; D п.в.- расход питательной воды, ПН - питательный насос; ЦН - циркуляционный насос; НК - нижний коллектор; Q - подвод теплоты; ОП - опускные трубы; ПОД - подъемные трубы Естественная циркуляция воды в котле: 1 - нижний коллектор; 2 - левые трубы (обогреваемые); 3 - барабан котла, 4 - правые трубы (необогреваемые) Паровой котельный агрегат (парогенератор) характеризуется паропроизводительностью (т/ч или кг/сек), давлением (кН/м2 и МН/м2), температурой производимого пара и температурой питательной воды. Поскольку парогенератор предназначен для превращения теплоты, заключенной в топливе, в потенциальную энергию пара, он представляет собой разновидность преобразователя энергии, а потому его можно характеризовать также по мощности (кВт или МВт). По паропроизводительности различают котлы: • малой паропроизводительности (до 20-25 т/ч), • средней паропроизводительности (от 35-50 до 160-220 т/ч) • большой паропроизводительности (от 220-250 т/ч и выше). По давлению производимого пара различают котлы: • низкого давления (до 1, 37 МН/м2), • среднего давления (2, 35 и 3, 92 МН/м2), • высокого давления (9, 81 и 13, 7 МН/м2), • закритического давления (25, 1 МН/м2). Водогрейные котлы характеризуют по их теплопроизводительности (кВт или МВт, в системе МКГСС - Гкал/ч), температуре и давлению подогретой воды, а также по роду металла, из которого изготовлен котел. По роду металла различают: • чугунные водогрейные котлы; • стальные водогрейные котлы. Чугунные котлы предназначены для отопления отдельных зданий и выполняют на небольшие теплопроизводительности, не превышающие 1, 2-1, 6 МВт, для подогрева воды с давлением не выше 300 - 400 кН/м2 до температуры 115 °С. Стальные котлы выполняют на большие теплопроизводительности 4, 75 - 210 МВт и устанавливают в крупных квартальных и районных котельных для теплоснабжения больших жилых массивов. Котельные агрегаты изготавливают: • от 50 до 220 т/ч на давление 3, 92...13, 7 МН/м2 барабанными, с естественной циркуляцией воды; • от 250 до 640 т/ч на давление 13, 7 МН/м2 и в виде барабанных, и в виде прямоточных; • от 950 т/ч и выше на давление 25 МН/м2 - только в виде прямоточных, так как при сверхкритическом давлении естественную циркуляцию осуществить нельзя.
|
