Мета роботи: Ознайомитися із значенням занулення, конструкцією та методами вимірювання та розрахунку параметрів захисного занулення.

ПРОГРАМА РОБОТИ:

1. Вивчити призначення, конструкцію та методи розрахунку занулення.

2. Ознайомитися з методикою вимірювань параметрів занулення.

3. Вивчити будову, конструкцію принцип вимірювання приладів для визначення параметрів занулення.

4. Виконати вимірювання наявними приладами. Порівняти з нормативами та зробити висновки.

5. Виміряні величини та висновки оформити в табличному вигляді.

6. Оформити звіт.

МЕТОДИЧНІ ВКАЗІВКИ:

Зануленням називається умисне електричне з'єднання з нульовим захисним провідником металевих частин, які можуть виявитися під напругою; застосовується в електроустановках напругою до 1000 В з глухозаземленою нейтраллю.

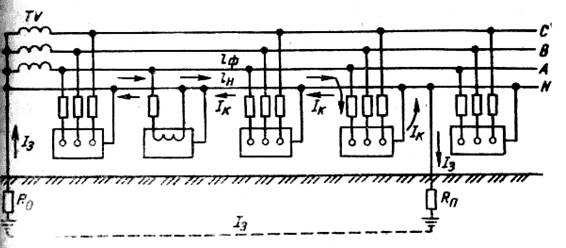

Рис. Принципова схема занулення:

А, В і С — фазні проводи; N — нульовий провід; ТV — трансформатор; Rв — опір нейтралі трансформатора; Rп — опір повторного заземлювача; I₃ — струм замикання на землю; Ік — струм короткого замикання; Zф і Z_Н — повні опори відповідно фазного і нульового проводів.

Принцип його дії полягає у тому, що умисно виконаний за допомогою нульового захисного провідника металевий зв'язок корпусів або обладнання з заземленою нейтраллю джерела живлення будь-яке замикання на корпус перетворює в однофазне коротке замикання з наступним автоматичним вимиканням аварійної дільниці від мережі апаратами захисту (автоматичними вимикачами, запобіжниками тощо). Крім того, занулення в аварійний період, тобто з моменту замикання на корпус до автоматичного вимикання, працює як захисне заземлення і зменшує напругу на корпусі відносно землі.

Схема занулення включає: нульовий провід мережі живлення, заземлення нейтралі джерела живлення (робоче заземлення), повторне заземлення нульового провода та захисний апарат.

Нульовим проводом з'єднують частини обладнання, яке підлягає зануленню, з глухозаземленою нейтраллю джерела живлення. Він створює електричне коло з ма­лим опором при замиканні фази на корпус і перетворює його в однофазне коротке замикання.

За допомогою заземлення нейтралі джерела живлен­ня знижують напругу нульового провода і з'єднаних з ним корпусів обладнання відносно землі при замиканні фази.

Повторне заземлення нульового провода служить для зниження напруги нульового провода та корпусів замленого обладнання відносно землі при замиканні фази на корпус як при нормальному режимі роботи, так і при обриві нульового провода. При відсутності в мережі повторних заземлень нульового провода і замиканні фаз­ного провода на корпус електроустановки за місцем обриву нульового провода металеві частини електроустановок, що знаходяться за місцем замикання, будуть під напругою, близькою до фазної. Якщо в мережі є повтор­не заземлення, напруга дотику залежатиме від опору повторного заземлення. У випадку, коли опори повтор­ного заземлення і заземлювача нейтралі джерела жив­лення однакові, напруга дотику дорівнює половині фазної. Напруга дотику буде тим менша, чим більше відношення опорів , де Rо, Rп — опори заземлення відповідно нейтралі джерела живлення та повторного.

Повторне заземлення нульового провода виконують на кінцях повітряних ліній або відгалужень від них дов­жиною понад 200 м, а також на вводах в електроуста­новки, які треба занулювати. Опір заземлюючого пристрою кожного з повторних заземлень залежить від на­пруги мережі та питомого опору грунту.

В особливо небезпечних приміщеннях, крім занулення, встановлюють заземлюючий пристрій для вирівню­вання потенціалів і зниження крокової та напруги до­тику.

Система занулення виконує свої захисні функції ли­ше у тому випадку, коли буде надійне автоматичне ви­микання пошкодженої дільниці мережі за найменший час. Надійність і тривалість роботи апаратів захисту визначають силою струму однофазного короткого зами­кання при умові:

або

де Ікз — сила струму однофазного короткого замикан­ня, А;

Ін — номінальна сила струму плавкої уставки найближчого запобіжника або розчіплювача автоматич­ного вимикача, який має обернено залежну від струму характеристику;

Ір — сила струму уставки електромаг­нітного автоматичного вимикача.

Сила струму однофазного короткого замикання:

,

де R_ф і R_н – активні опори відповідно фазного і нульового проводів, Ом; х_п —реактивний опір петлі фа­за—нуль, Ом; z_т — повний опір трансформатора, Ом.

Для проводів з кольорових металів х_п приймають з розрахунку 0, 6 Ом на 1 км довжини провода. Активні опори для цих проводів визначають за формулою:

де l — довжина фазного або нульового провода, м; γ — питома провідність проводів (для міді 57 м/Ом·мм², ї алюмінію 32 м/Ом·мм²); S — площа поперечного пере­різу фазного або нульового проводів, мм². Опір фази трансформатора z_т залежно від його потужності наведений в таблиці.
