Б)умови стабільного горіння і гасіння дуги
Розглянемо баланс напруг у колі (рис.3) при дузі, що має незмінну довжину:
видно, що стаціонарним режимом буде такий, при якому струм в колі не змінюється, тобто di/dt=0. в електричних апаратах застосовуються всі засоби для того, щоб дуга гасла в мінімально короткий час. Очевидно, для гасіння дуги при всіх значеннях струму напруга L di/dt повинна бути негативною. Для виконання цієї умови необхідно, щоб Таким чином, із зростанням відключуваного струму і напруги джерела умови відключення погіршуються. Аналіз цього процесу показав, що за рахунок зміни опору R можна зняти статичну характеристику тільки при струмах до Ікр. Для того щоб зняти цю залежність при менших струмах, необхідно збільшити напругу джерела живлення. Визначимо тривалість tд горіння дуги. Позначимо
Виконаємо інтегрування і отримаємо

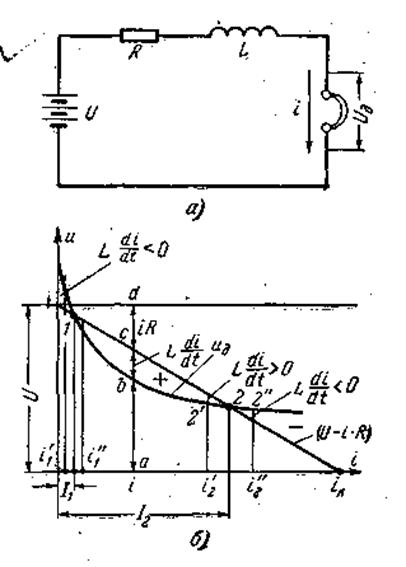

рис. 3 – до розгляду балансу напруг при незмінній довжині дуги. Таким чином, чим більша DU, тим менша тривалість горіння дуги, що є бажаним. Але збільшення DU приводить до зростання напруги на контактах в момент гасіння дуги.
|
