Характеристика материалов, применяемых для изготовления изделий коллекции.
Таблица 4.3.1.
Название и назначение материала
| Состав
| Ширина, см.
| Расход, см.
| Образец
|
|
|
|
|
| Модель №1
Жакет:
- шерсть переплетение саржевое, гладкокрашеная.
|
100% шерсть
|
|
|
|
Примечание. После завершения части дипломного проекта: Обоснование выбора и характеристики рекомендуемых материалов для моделей коллекции. Пишется фраза: «Дальнейшая разработка конструкторско-технологического раздела осуществляется на модель №1 с размерными признаками 168-88-96».
Примечание. (При переносе таблиц на др. страницу, переносится шапка и пишется – Продолжение таблицы (например)4.3.1.)
КОНСТРУКТОРСКАЯ ЧАСТЬ.
Подготовка исходной информации для построения базовой конструкции плечевой одежды.
Размерные признаки и прибавки на свободу облегания для построения базовой конструкции жакета женского. Размер: 168-92-98
Таблица 5.1.
Обозначение измерений
| Название размерного признака
|
| 1/2
| 1/4
| 1/8
|
|
|
|
|
| Основные размерные признаки
| Р
| Рост
|
|
|
|
| Ог
| Обхват груди
|
|
|
| 11, 5
| От
| Обхват талии
|
|
| 18, 5
|
| Об
| Обхват бедер
|
|
|
|
| Др
| Длина рукава
|
|
|
|
| Вспомогательные размерные признаки
|
|
| Значение
| Прибавка
| Результат
| Впр.з.
| Высота проймы сзади
| 19, 7
| 2, 0
| 21, 7
| Дтс
| Длина спины до талии
|
|
|
| Вб
| Высота бедер
| 60, 7
|
|
| Ди
| Длина изделия
|
|
|
| Шш.з
| Ширина шеи сзади
| 6, 6
|
|
| ВгII
| Высота груди
| 27, 9
|
|
| Дтп II
| Длина талии переда
| 45, 4
|
|
| Шс
| Ширина спины
|
|
|
| Шпр
| Ширина проймы
|
| 2, 5
| 12, 5
| Шг
| Ширина груди
|
| 1, 5
| 20, 5
| ½ *Ог
| Контроль
|
|
|
| 1/3*Шпр
| К полочке
|
|
| 4, 2
| 2/3*Шпр
| К спинке
|
|
| 8, 3
| ¼ *Шпр
| Контрольный знак
|
|
| 3, 1
|
|
|
|
|
| Шпт
| Ширина плеча, табличное значение
| 12, 4
|
|
| Ппшс
| Прибавка к ширине спины
|
|
|
| Ппос
| Прибавка на посадку
| 0, 6
|
|
| Шпр
| Ширина плеча рассчитанная
|
|
|
|
Разработка чертежа базовой конструкции плечевой одежды.
Расчеты к построению чертежа базовой конструкции жакета женского.
Размер: 168-88-96
Таблица 5.2.
Обозначение участков чертежа
| Условное обозначение
| Наименование конструктивного участка на чертеже
| Расчетная формула
| Величина участка см.
|
|
|
|
|
| 1-2
| Впрз
| Высота проймы сзади
| 1/10*Ог+10.5+Пвпрз(2.0)
| 21.7
| 1-3
| Дтс
| Длина до талии спинки
| 1/4*Р-1
| 41.0
| 1-4
| Вб
| Высота бедер
| Впрз+Дтс
| 60.7
| 1-5
| Ди
| Длина изделия
|
| 66.0
| 1, 2, 3, 4, 5
|
| Базисные горизонтали, проведенные через точки 1, 2, 3, 4, 5
|
|
| 3-6
|
| Отведение средней линии спинки до линии талии
|
| 2, 0
| 4-7
|
| Отведение средней линии спинки по линии бедер
|
| 2, 0
| | | | | | | | | | Продолжение таблицы 5.2.
|
|
|
|
|
| 1-6-7-8
| Лсс
| Линия середины спинки
|
|
| 9-10
| Шс
| Ширина спинки
| 1/8*Ог+5.5+Пшс(1.0)
| 18, 0
| 10-11
| 2/3Шпр
| 2/3 ширины проймы
| 2/3Шпр
| 12.5
| 11-11а
| Рсп
| Расстояние между спинкой и передом
|
| 10.0
| 11а-12
| 1/3Шпр
| 1/3 ширины проймы
| 1/3Шпр
| 3.1
| 10-11
11а-12
| Шпр
| Ширина проймы
| 1/8*Ог-1.5+Пшпр(2.5)
| 12.5
| 12-13
| Шг
| Ширина груди
| 1/4*-4+Пшг(1.5)
| 20.5
| 13-11а 11-9
| К
| Контроль по линии груди
| 1/2*Ог+5.0
| 51.0
| 13-14
| Цг
| Центр груди
| 1/10*Ог+1
| 10.2
| 11, 11а, 12, 14, 13
|
| Базисные вертикали, проведенные через точки 11, 11а, 12, 13, 14
|
|
| | 10-17
|
| Перпендикуляр
| 1/10*Ог+10.5+Пвпрз(2.0)
| 22, 1
| | 1-15
| Шгс
| Ширина горловины спинки
| Шшз+0.5
| 7.1
| | | | | | | | | Продолжение таблицы 5.2.
|
|
|
|
|
| 15-16
|
| Перпендикуляр, проведенный от точки 15 вверх
|
| 2.0
| 17-18
|
| Точка наклона плеча спинки
|
| 1.5
| 16-19
| Шп(р)
| Ширина плеча
| Шп(т)+Пшс+Ппос
| 14.0
| 16а-19а
|
| Параллельное перенесение линии плеча в сторону переда
|
| 1.0
|
|
| Отрезок 10-18 разделить пополам
| 1/2*(10-18)
|
|
|
| Отрезок 10-20 разделить пополам
| 1/2*(10-20)
|
|
| Рвл
| Раствор вытачки на выпуклость лопаток
| 1/2*Рвл вверх
1/2*Рвл вниз
| 1.5
| 13а-14а
|
| Конец вытачки на выпуклость лопаток
| 1/10*Ог+1.0
| 10.2
| 21-21а
| Кс
| Контрольный знак спинки
|
| 1.3
|
|
| Точка для построения проймы, перенесенная со спинки параллельно базисным горизонталям
|
|
| Продолжение таблицы 5.2.
|
|
|
|
|
| 22а
| Кп
| Контрольный знак переда
| 1/4*Шпр
| 3.1
| 12-23
|
| Радиус вспомогательной окружности для построения проймы переда
|
|
| 24-25
| Дтп II
| Длина до талии переда II
| Дтп I-Шшз
| 45.4
| 25-26
| Вг II
| Высота груди II
| Вг I-Шшз
| 27.9
| 25-28
|
| Начертить дугу в право с центром в точке 26, радиусом равным величине отрезка между точками 25 и 26
|
|
| 23-27
|
| Начертить дугу в право с центром в точке 12, радиусом равным величине отрезка между точками 12 и 23
|
|
|
|
| По дуге отложить величину
| 1/10*1/2Ог
| 4.6
| 27-28
| Шп
| Ширина плеча
| Шп(р)-0.5
| 13.5
| Продолжение таблицы 5.2.
|
|
|
|
|
| 29-30
| Шгп
| Ширина горловины переда
| Шшз+0.5
| 7.1
| 29-31
| Ггп
| Глубина горловины переда
| Шшз+1.5
| 8.1
| 30-25
|
| Измерить отрезок
|
|
| 28-32
|
| Перенесение измеренного отрезка 30-25
|
|
| 32-26
|
| Измерить отрезок
|
|
| 26-33
|
| Перенесение измеренного отрезка 32-26
|
|
| 27а-32а
30а-33а
|
| Параллельное перенесение линии плеча в сторону переда
|
| 1.0
| 34-35
|
| Выявление излишка по линии талии
| 1/4От
| 18.5
| 35-37
|
| Измерить отрезок
|
|
|
| Рвтп
| Раствор вытачки по талии переда
| По 1/2*(35-37) вправо и влево
|
| 35-36
| К
| Контроль по линии талии
| 1/2От+Рсп+Пот(5.0 -10.0)
| 52.0
| 6-36
|
| Измерить отрезок
|
|
| Продолжение таблицы 5.2.
|
|
|
|
|
| 36а
| Рвтс
| Раствор вытачки по талии спинки
| 1/2*Рвтс(2.0 -3.5)
| 2.0
| 36б
36в
|
| Концы талиевой вытачки спинки
| (14.0- 16.0)
| 16.0
|
43а
| Пб
| Приталивание по боковым швам
| 1/2*((6-36)-Рвтс) к центрам полочки и спинки
|
| 38-39
|
| Выявление излишка по линии бедер
| (34-35)+2.0
| 20.5
| 39-41
|
| Измерить отрезок
|
|
|
| Рв
| Раствор вытачки
| 1/2*(39-41) влево и вправо
|
| 39-40
| К
| Контроль по линии бедер
| 1/2Об+Рсп(10.0)+Поб(3.0 -5.0)
|
| 7-40
|
| Измерить недостаток
|
|
|
44а
|
| Распределение недостатка по линии бедер в боковые швы
| От базисных вертикалей по 1/2*(7-40)
|
|
45а
|
| Перпендикуляры к линии низа
|
|
| 1-16-16а
|
| Линия горловины спинки
|
|
| 16а-19а
|
| Линия плеча спинки
|
|
| Продолжение таблицы 5.2.
|
|
|
|
|
| 19а-19-21а-11
|
| Линия проймы спинки
|
|
| 11-43-44-45
|
| Линия бокового шва спинки
|
|
| 45-8
|
| Линия низа спинки
|
|
| 30а-31
|
| Линия горловины переда
|
|
| 31-13-37-41-41а
|
| Линия середины переда
|
|
| 41а-45а
|
| Линия низа переда
|
|
| 45а-44а-43а-11а
|
| Линия бокового шва переда
|
|
| 11а-22-27а
|
| Линия проймы переда
|
|
| 27а-32а
33а-30а
|
| Линия плеча переда
|
|
| 32а-26-33а
|
| Линия нагрудной вытачки
|
|
|

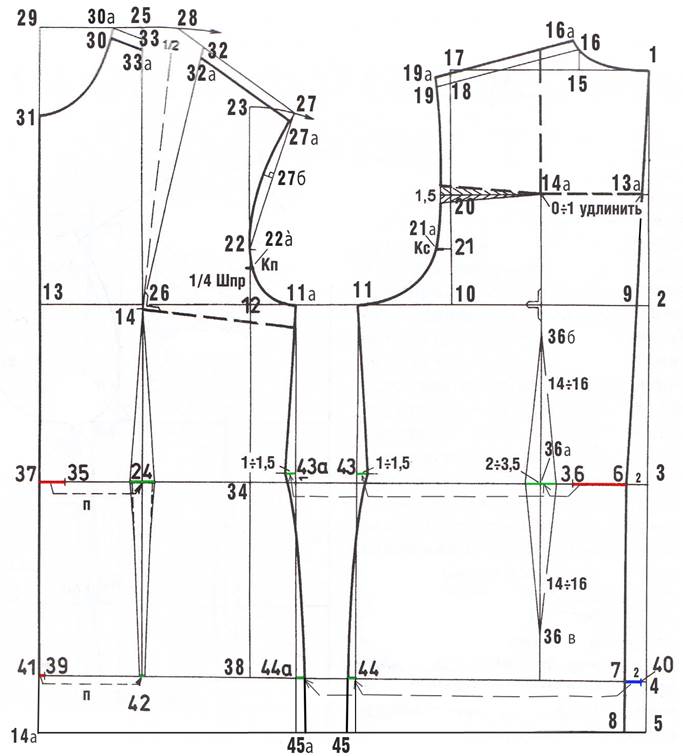

Рисунок 5.2. Чертёж базовой основы жакета женского. Размер 168-92-98. М.1: 4
|
