Модуль MPN.MIC

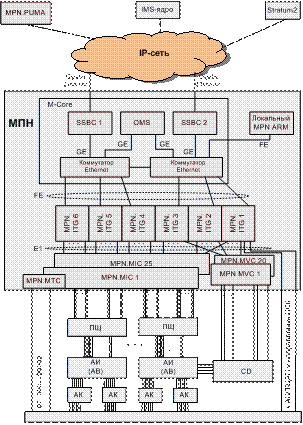

Рисунок 5‑ 2 Основные задачи MPN.MIC: - преобразование пользовательской информации в цифровую форму со скоростью 64 кбит/с; - преобразование управляющих сигналов, передаваемых по восьмипроводному интерфейсу, во внутрисистемный протокол MPN. Модуль MPN.MIC работает под управлением модуля MPN.ITG. Для обеспечения исходящей связи от абонентов, MPN.MIC подключается к выходам ступени АВ, используя интерфейс модулей ИШК. Для передачи адресной информации в MPN.MIC используется многочастотный код «2 из 6» методом «импульсный челнок». При подключении мини-АТС адресная информация может приниматься только одним способом: либо батарейным, либо многочастотным кодом DTMF. Функциональное назначение проводов интерфейса ИШК – MPN.MIC
Комплект MPN.MIC устанавливается так, чтобы обеспечить сохранение межстативных связей. Программно-аппаратное обеспечение MPN.MIC идентично для АТСК и АТСКУ. Тип станции задается в программном обеспечении и конфигурируется при установке медиатора. MPN.MIC обеспечивает сбор цифр номера и передачу адресной информации в MPN.ITG. Приемники декадных импульсов и сигналов DTMF находятся в MPN.MIC. Для получения номера вызывающего абонента, MPN.MIC выдает сигнал запуска аппаратуры АОН, генерирует запрос 500Гц по проводу " e" и принимает кодограмму АОН по проводу " e". Добавление кода АТС и приведение номера к требуемому формату осуществляется в модуле MPN.Core. Подключение оборудования MPN.MIC к оборудованию АТС реализовано таким образом, что провода «a/b» и провод «е» физически разнесены, что исключает возможность злонамеренной подмены номера вызывающего абонента. Кроме того, в структуре программного обеспечения реализована верификация информации АОН, путем сравнения результатов трех запросов, и сопоставление принятого номера с диапазоном для данной двухтысячной группы, что значительно снижает вероятность технологической подмены номера. Категория абонента, перечень ДВО хранятся в базе данных HSS ядра IMS.
|
