Водные, мелкодисперсные

Огнетушители углекислотные, порошковые,

Воздушно-пенные, химические воздушно-пенные,

водные, мелкодисперсные

Огнетушители делятся на ручные переносные массой до 20 кг и передвижные (массой не менее 20, но не более 400 кг). Передвижные огнетушители могут иметь одну или несколько емкостей для зарядки огнетушащих веществ (ОТВ), смонтированных на тележке.

По назначению в зависимости от вида заряженного ОТВ огнету­шители подразделяют:

• для тушения загорания твердых горючих веществ (класс пожара А);

• для тушения загорания жидких горючих веществ (класс пожара В);

• для тушения загорания газообразных горючих веществ (класс пожара С);

• для тушения загорания металлов и металлосодержащих веществ (класс пожара Д);

• для тушения загорания электроустановок, находящихся под на­пряжением (класс пожара Е).

Огнетушители могут быть предназначены для тушения пожаров нескольких классов.

По виду применяемого огнетушащего вещества огнетушители классифицируется на:

• водные (ОВ);

• пенные, которые, в свою очередь, делятся на воздушно-пенные (ОВП) и химические пенные (ОХП);

• порошковые (ОП);

• газовые (углекислотные — ОУ и хладоновые — ОХ);

• комбинированные.

Водные огнетушители по виду выходящей струи подразделяют на:

• огнетушители с распыленной струей (средний диаметр капель более 100 мкм) — OB (Р);

• огнетушители с компактной струей — ОВ (К);

• огнетушители с мелкодисперсной распыленной струей (средний диаметр капель менее 100 мкм) — ОВ (М).

По параметрам формируемого пенного потока воздушно-пенные огнетушители бывают:

• низкой кратности, кратность пены от 5 до 20 включительно —
ОВ (Н);

• средней кратности, кратность пены свыше 20 до 200 включи­
тельно — ОВП (С).

По содержанию заряда:

• ОВП с углеводородным зарядом;

• ОВП с фторсодержащим зарядом — ОВП(Ф). По принципу вытеснения огнетушащего вещества:

• закачные;

• с баллоном сжатого или сжиженного газа;

• с газогенерирующим элементом;

• с термическим элементом;

• с эжектором.

По значению рабочего давления огнетушители подразделяют на огнетушители низкого давления — рабочее давление ниже или равно 2, 5 МПа при температуре окружающей среды +20 (±2) °С — и высо­кого давления — рабочее давление выше 2, 5 МПа при температуре окружающей среды +20 (±2) °С.

По возможности и способу восстановления технического ресурса огнетушители бывают перезаряжаемые (и ремонтируемые) и непе-резаряжаемые.

Огнетушители ранжируют в зависимости от их способности ту­шить модельные очаги пожара различной мощности. Ранг огнетуши­теля указывают на его маркировке.

Огнетушащие порошки в зависимости от классов пожара, кото­рые ими можно потушить, делятся на:

• порошки типа ВСЕ. Основным их компонентом могут быть би­карбонат натрия или калия, сульфат калия, хлорид калия, сплав мо­чевины с солями угольной кислоты и т.д.;

• порошки типа Д. Основной компонент — хлорид калия; графит и т.д.

В зависимости от назначения порошковые составы делятся на порошки общего назначения (типа АВСЕ, ВСЕ) и порошки специ­ального назначения (которые тушат, как правило, пожары не только класса Д, но и других классов).

В качестве поверхностно-активной основы заряда воздушно-пен­ного огнетушителя применяют пенообразователи общего и целевого назначения. Дополнительно заряд огнетушителя может содержать ста­билизирующие добавки для повышения огнетушащей способности, увеличения срока эксплуатации, снижения коррозионной активнос­ти заряда.

По химическому составу пенообразователи подразделяют на син­тетические (углеводородные и фторсодержащие) и протеиновые (фторпротеиновые).

Воздушно-пенные огнетушители применяют для тушения пожа­ров класса А (как правило, со стволами низкой кратности) и класса В (для огнетушителей, имеющих фторсодержащий заряд, только со ство­лом пены низкой кратности). Для тушения пожаров классов А и В рекомендуется применение высокоэффективных воздушно-пенных огнетушителей с фторсодержащим зарядом.

Для тушения загораний различных веществ, горение которых не может происходить без доступа воздуха, загораний на электрифици­рованном железнодорожном транспорте и электроустановок, находя­щихся под напряжением не более 1000 В, предназначены ручные угле-кислотные огнетушители ОУ-3 (рис. 12.4) и ОУ-6 (рис. 12.5). Ручные огнетушители в зависимости от места установки изготовляются в транс­портном исполнении, с кронштейном для крепления на вагонах.

Они представляют собой стальной баллон, в горловину которого ввернуто запорно-пусковое устройство с раструбом (огнетушитель ОУ-3), а ОУ-6 оборудован шлангом с раструбом. Для приведения в действие в запорно-пусковом устройстве необходимо повернуть ма­ховичок против часовой стрелки до отказа. Одновременно нужно на­править раструб на огонь. Подводить струю углекислого газа (снега) к огню нужно с края. При пользовании огнетушителем нельзя накло­нять его в горизонтальное положение, так как при этом не обеспечи­вается нормальная работа огнетушителя. Срок службы огнетушите­лей ОУ-3 и ОУ-6 10 лет.

В качестве первичных средств тушения пожара классов А (твердых веществ), В (жидких веществ), С (газообразных веществ) и электроус­тановок, находящихся под напряжением 1000 В (в зависимости от при­меняемого огнетушительного порошка) на объектах народного хозяй­ства, в том числе и на железнодорожном транспорте, применяют огне­тушители порошковые унифицированные ОПУ-5 и ОПУ-10. Их уст­ройство показано на рис. 12.6. Огнетушители предназначены для ту­шения загораний щелочных и щелочноземельных металлов и других материалов, горение которых может проходить без доступа воздуха.

Огнетушители являются изделиями многоразового использования.

Огнетушитель состоит из корпуса 1, наполненного огнетушащим порошком. На горловине корпуса посредством накидной гайки 2 зак­реплена головка 3. На головке установлены баллон 4 (источник рабо­чего газа), сифонная 5 и газоотводящая трубки 6, рукоятка запуска 7, связанная с иглой 8. Огнетушитель оснащен гибким рукавом 9, пис­толетом-распылителем 10, состоящим из гильзы 1, подвижного под­пружиненного штуцера 2, ручки 3, рассекателя 4 и сопла 5. Принцип действия огнетушителя основан на использовании энергии сжатого газа для аэрирования и выброса огнетушащего порошка.

max 230

Рис. 12.4. Огнетушитель ОУ-3: / — баллон, 2 — запорно-пусковое устройство, 3 — шланг, 4 — раструб

Данный огнетушитель относится к группе пожаротушащих средств, у которых газ находится в отдельном баллоне высокого дав­ления, размещенном внутри корпуса. Такие огнетушители менее тру­доемки в эксплуатации, имеют более простую конструкцию, но тре­буют повышенной герметичности.

Для тушения пожаров и загораний твердых веществ и легковоспла­меняющихся жидкостей предназначены пенные огнетушители. Не до­пускается использовать их для тушения горящих щелочных металлов и электроустановок, находящихся под напряжением, а также веществ,

Рис. 12.5. Огнетушитель ОУ- 6: / — баллон, 2 — запорно-пусковое устройство, 3 — шланг, 4 — раструб

горение которых происходит без доступа воздуха. Огнетушитель ОВП-5 (рис. 12.7) включает в себя сифонную трубку 1, корпус 2, бал­лон для рабочего газа 4, крышку 5 и рукав 3 с насадкой 6. Баллон для рабочего газа ввернут в крышку. В ней размещены пусковой механизм и каналы для выхода газа, к которым привернута сифонная трубка. Крышка с баллоном крепится на горловине корпуса с помощью гайки. Водный раствор пенообразователя выбрасывается под давлением газа через боковую сифонную трубку, к которой крепится шланг с на­садком. Насадок имеет запорный клапан и рукоятку для его открытия. В распылитель насадка ввернуто устройство, которое и создает воз­душно-механическую пену. В месте соединения боковой сифонной трубки со шлангом находится защитная полиэтиленовая мембрана, пре­дотвращающая доступ влаги из воздуха внутрь огнетушителя.

Рис. 12.6. Огнетушители ОПУ-5 и ОПУ-10: 1 — корпус. 2 — гайка накидная, 3 — головки, 4 — баллон, 5 — трубка сифонная, 6 — трубка газоотводящая, 7 — рукоятка запуска, 8 — игла, 9 — рукав гибкий, 10 — распылитель пистолетный
При выдергивании чеки и одновременном нажатии на рычаг про­исходит прокалывание мембраны. Двуокись углерода из баллончика через каналы и сифонную трубку проникает в корпус и выдавливает раствор пенообразователя. Для выпуска раствора достаточно нажать на рукоятку насадка. При этом открывается клапан, и раствор пено­образователя, проходя через пенный насадок, образует пену средней кратности. Если рукоятка нажата длительное время, заряд выбрасы­вается полностью и непрерывно. Отпуская периодически рукоятку насадка, можно заряд выпустить по частям, импульсами. При туше­нии горящих твердых материалов струю пены нужно направить в место наибольшего горения, сбивая пламя снизу. При тушении жидкостей, разлитых по поверхности следует покрывать пеной всю горя­щую поверхность.

Рис 12.7. Огнетушитель воздушно-пенный ручной ОВП-5: / — трубка си­фонная, 2 — корпус, 3 — рукав, 4 — баллон для рабочего газа, 5 — крышка, 6 — насадок

Начальные загорания твердых веществ и легковоспламеняющих­ся жидкостей, за исключением щелочных металлов и веществ, го­рение которых происходит без доступа воздуха, гасят с помощью химического воздушно-пенного ручного огнетушителя ОХВП-10 (рис. 12.8). Запрещается использовать его для тушения загоревших­ся электроустановок, находящихся под напряжением.

Огнетушитель состоит из корпуса 1, стакана для кислотной части заряда 2, крышки с клапанным устройством 4, рукоятки 5, насадка 6 для образования и направления пены. Корпус огнетушителя представляет собой сварной цилиндр с приваренным к нему верхним 3 и ниж­ним днищами, горловиной и боковой ручкой. Стакан для кислотной части заряда изготавливается из полиэтилена. Внутренняя поверх­ность корпуса огнетушителя покрыта эпоксидной эмалью. Шток и пружина клапанного устройства освинцованы.

Принцип действия огнетушителя основан на использовании огнетушащих свойств пены, получаемой при смешивание щелочной и кислотной части заряда. В результате реакции образуется углекис­лый газ, создающий в баллоне значительное давление, под которым пена выбрасывается через спрыск в виде струи. Для приведения ог­нетушителя в действие открывают запорное устройство с помощью рукоятки, при повороте которой вверх до отказа клапан отходит от горловины кислотного стакана.

После поворота рукоятки огнетушитель переворачивают вверх дном. Для приведения его в действие каких-либо ударов не требует­ся. Пена из огнетушителя начинает выходить спустя 0, 5—1 с после опрокидывания, так как мембрана прорывается при наличии некото­рого давления в баллоне

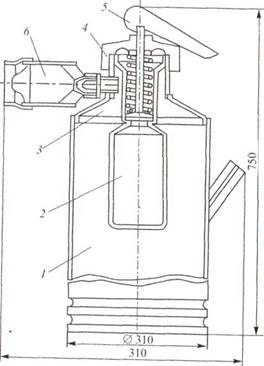

Рис 12.8. Огнетушитель химический воздушно-пенный ручной ОХВП-10: 1 корпус, 2 —- стакан для кислотной части заряда, 3 — верхнее днище, 4 крышка с клапанным устройством, 5 — рукоятка, 6 — насадок '

После поворота рукоятки огнетушитель переворачивают вверх дном. Для приведения его в действие каких-либо ударов не требует­ся. Пена из огнетушителя начинает выходить спустя 0, 5—1 с после опрокидывания, так как мембрана прорывается при наличии некото­рого давления в баллоне.

К первичным средствам пожаротушения пожаров классов А (твер­дые горючие материалы), В (горючие жидкости и твердые плавящиеся материалы), С (горючие газы) относятся водные мелкодисперсные огне­тушители ОВМ-5 и ОВМ-10 (рис. 12.9). Их не применяют для тушения электроустановок под напряжением и щелочных металлов. Заряд огне­тушителя удовлетворяет требованиям по экологической чистоте.

Средством вытеснения заряда из огнетушителя является диоксид уг­лерода, который одновременно подается в струю жидкости перед рас­пылителем, что обеспечивает возможность формирования газожид­костной струи с заданными параметрами. Баллончик с диоксидом угле­рода расположен внутри корпуса огнетушителя, где рабочее давление не превышает 0, 12 МПа (12 кгс/см²). В качестве заряда используется чистая вода либо водный раствор поташа (К, СО,), что позволяет эксп­луатировать огнетушитель при температурах от -25 °С до +50 °С. Хра­нить огнетушители допускается при температуре от -50 °С до +50 °С.

Огнетушители ОВМ-5 и ОВМ-10 состоят из корпуса 1 цилиндри­ческой формы, головки 2 с запорно-пусковым устройством, рукава 3 с рукояткой 4 и оросителем 5. На корпусе размещены ручка 6 для пере­носки и крепления огнетушителя, скоба 7 для крепления рукава 3.

Головка монтируется на огнетушитель на резьбе и уплотняется рези­новой прокладкой 8. Ороситель 5 резьбой соединяется с рукояткой 4, соединение уплотняется прокладкой 22. Рукоятка 4 резьбой соединя­ется с гайкой рукава 3. Соединение уплотняется прокладкой 22 и лен­той ФУМ. Для предотвращения засорения оросителя 5 между рукоят­кой 4 и рукавом 3 устанавливается фильтр 9. Рукав 3 штуцером 10 соединяется с резьбовой втулкой 11 корпуса. Для предотвращения ис­парения огнетушащего вещества и его выливания при случайном оп­рокидывании выход из сифонной трубки 12 закрыт мембраной 13,

Рис. 12.9. Огнетушитель ОВМ-5 (ОВМ-10): / — корпус, 2 — головка, 3 — рукав, 4 — рукоятка, 5 — ороситель, б — ручка, 7 — скоба, 8 — прокладка, 9 — фильтр, 10 — штуцер, 11 — втулка, 12 — трубка сифонная, 13 — мембра­на, 14 — прокладка, 15 — игла пусковая, 16 — чека предохранительная, 17 — баллон пусковой, 18 — мембрана, 19 — сухарь, 20 — втулка прижимная, 21 — штуцер, 22 — прокладка

уплотненной прокладкой 14. Запорно-пусковое устройство монтиру­ется в головке 2 и состоит из иглы пусковой 15 (в сборе с кольцом уплотнительным и гайкой) и предохранительной чеки 16 с кольцом. Пусковой баллон 7 ввинчивается в головку 2.

Перед приведением огнетушителя в действие необходимо снять кронштейн рукава со скобы и направить ороситель в нужную сторо­ну. Выдернуть предохранительную чеку, нажатием на диск нажим­ной пусковой иглы проколоть мембрану пускового баллона и напра­вить струю на очаг загорания. После использования огнетушителя или приготовления огнетушащего вещества и заправки им огнету­шителя руки, лицо и другие открытые части тела должны быть тща­тельно вымыты. При сборке и разборке огнетушителей на запорно-пусковое устройство должна быть установлена предохранительная чека. Лица, эксплуатирующие огнетушитель, должны изучать содер­жание паспорта огнетушителя, а также инструктивные надписи, на­несенные на корпус огнетушителя.

Запрещается разбирать и ремонтировать заполненные пусковые баллоны, наносить удары по ним, допускать в эксплуатацию огнету­шители с глубокими забоинами, вмятинами и ржавчиной на корпусе. Корпуса огнетушителей, давшие при эксплуатации или испытании течь, ремонту не подлежат и снимаются с эксплуатации.

Содержание и ремонт огнетушителей

Содержание огнетушителей должно отвечать требованиям Пра­вил устройства и безопасной эксплуатации сосудов, работающих под давлением, утвержденным Гостехнадзором, инструкций по эксплуа­тации, руководств или паспортов предприятий-изготовителей и дру­гой действующей нормативно-технической документации. К введе­нию в эксплуатацию в вагонах допускаются только полностью заря­женные и опломбированные огнетушители, снабженные биркой с указании даты (месяца и года) зарядки и даты очередной перезаряд­ки, контроля и технического освидетельствования. Эти данные допускается вместо бирки наносить на корпус огнетушителя с про­тивоположной стороны насадка штемпельной краской. Контроль и техническое освидетельствование огнетушители проходят в сроки, установленные для данного типа огнетушителя.

Огнетушители химические-пенные ОВП-5, ОХВП-10. Провер­ка целостности мембраны спрыска проводится не реже одного раза в месяц. Контроль состояния заряда и антикоррозийных покрытий — один раз в год.

Переосвидетельствование корпуса с гидравлическими испытани­ями на прочность производится:

• 0, 5 МПа (5 кгс/см²) — через 1, 5 года после начала эксплуата­ции — на 25% огнетушителей;

• 1 МПа (10 кгс/см²) — через 2 года после начала эксплуатации —

на 50%;

• 2 МПа (20 кгс/см²) — 1 раз в год при дальнейшей эксплуата­
ции — на 100% огнетушителей.

Огнетушители порошковые ОПУ-5, ОПУ-10. Проверка креп­ления огнетушителя в кронштейне, плотности закрытия отверстия для засыпки порошка и крепления насадки-пистолета производится не реже 1 раза в месяц. Контроль качества порошка массы заряда в баллончике и состояние лакокрасочных покрытий — 1 раз в год. Пе­реосвидетельствование корпуса с гидравлическими испытаниями на прочность — через 5 лет эксплуатации.

Огнетушители углекислотные ОУ-3, ОУ-6. Контроль массы за­ряда огнетушителей с запорно-пусковым устройством вентильного типа осуществляется не реже одного раза в три месяца, с запорно-пусковым устройством пистолетного типа — не реже одного раза в год. Переосвидетельствование баллонов с гидравлическими испыта­ниями на прочность — через 5 лет эксплуатации.

Укомплектование вагонов огнетушителями с истекшими сроками технического освидетельствования, а также несвоевременное пере­освидетельствование огнетушителей, находящихся в эксплуатации, запрещается. Техническое освидетельствование, а также ремонт дол­жны выполняться в мастерских или специализированных организа­циях, имеющих соответствующее разрешение органов Гостехнадзо­ра России.

Ответственность за правильное содержание и своевременное тех­ническое освидетельствование огнетушителей возлагается на глав­ных инженеров депо (участков).

Лица, имеющие непосредственное отношение к огнетушителям, должны быть обучены обращению с ними, знать и соблюдать правила техники безопасности при работе со сжатыми газами согласно Пра­вилам устройства и безопасной эксплуатации сосудов, работающих под давлением.

При тушении пожаров и загораний с помощью газовых огнетуши­телей необходимо учитывать возможность снижения концентрации кислорода в воздухе защищаемого помещения. Поэтому при исполь­зовании этого типа огнетушителей необходимо использовать изоли­рующие средства индивидуальной защиты. При применении порош­ковых огнетушителей необходимо учитывать возможность образова­ния высокой запыленности и, как следствие, снижения видимости в защищаемом помещении. Поэтому при тушении необходимо исполь­зовать радиосвязь или выставлять посты безопасности. При туше­нии пожаров и загораний электрооборудования с помощью газовых или порошковых огнетушителей следует соблюдать безопасное рас­стояние (не менее 1 м) от распыляющего сопла или корпуса огнету­шителя до токоведущих частей электрооборудования.
