Порошковые огнетушители. В огнетушителях порошковых (ОП) огнетушащим веществом являются порошковые составы

В огнетушителях порошковых (ОП) огнетушащим веществом являются порошковые составы. Механизм тушения порошковыми составами обусловлен рядом факторов. Он основан на разбавлении горючей среды газообразными продуктами разложения порошка, охлаждении зон горения. Важную роль играет возникновение эффекта огнепреградителя, обусловленного прохождением пламени между частицами в струе порошка. Имеет значение также ингибирование химических реакций в пламени.

Коэффициент наполнения ОП изменяется в пределах 0, 8 – 0, 9.

Порошковые огнетушители являются универсальным средством пожаротушения и предназначены для тушения пожаров классов А, В, С и электроустановок (под напряжением до 1000 В). Они используются для защиты от пожаров жилых помещений, общественных и промышленных сооружений, транспорта и других объектов.

К числу недостатков ОП относятся слеживание порошка, а также снижение давления газа в закачных огнетушителях.

Для пожаротушения применяют переносные и передвижные ОП. По способу вытеснения порошка из огнетушителя их классифицируют на закачные (З), баллончиковые (Б) и газогенераторные (Г). В переносных ОП применяются все три способа вытеснения порошка, а в передвижных – используется только закачка вытесняющего газа.

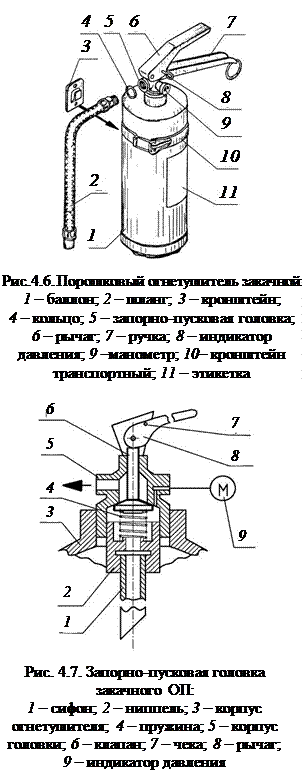

Закачной переносной ОП представлен на рис. 4.6. Запорно-пусковая головка 5, как и в ОУ, предназначена запирать баллон ОП от произвольного выхода из него вытесняющего газа и открывать каналы для выхода из огнетушителя тушащего порошка.

Принципиальная схема за-
порно-пускового устройства за-
качных ОП представлена на рис. 4.7. В исходном положении давление закачанного в ОП газа измеряется индикатором 9. Величина утечки для закачных огнетушителей не должна превышать 10 % в год от рабочего давления. Для подачи порошка на тушение необходимо вытащить чеку 7 и нажать на рычаг 8. Кулачок надавит на клапан 6 и переместит его вниз. При этом сожмется пружина 4 и порошок по сифонной трубке поступит в камеру пружины 4 и по каналу в корпус 5 на тушение. Если отпустить рычаг 8, то пружина 4 прижмет клапан к его седлу и подача порошка прекратится.

Передвижные ОП имеют две конструктивные особенности. Они вмещают 50 или 85 кг порошка, поэтому устанавливаются на двух-
колесной тележке. Кроме того, для заполнения вытесняющим газом баллона огнетушителя в его крышке закреплен специальный зарядник. Он представляет собой обратный клапан с пружиной, смонтированной в штуцере, закрываемом крышкой с резьбой.

ОП с баллончиком сжатого газа (Б). Эти огнетушители в отличие от ОП (З) имеют в запорно-пусковой головке встроенный баллончик с газом, сжатым до 15 МПа (рис. 4.8). При нажатии на рычаг 5 игла 6 проколет мембрану 2 и газ баллончика поступит в корпус огнетушителя по каналам в ниппеле 3. Сжатый газ будет поступать также и в сифонную трубку, взрыхляя порошок, заставляя вытесняться его в шланг, а затем в ствол. В месте соединения сифонной трубки со шлангом установлена защитная мембрана из полиэтиленовой пленки. Она разрушается под давлением 0, 3 – 0, 4 МПа и предотвращает попадание влаги вовнутрь огнетушителя.

Ствол ОП позволяет выпус-
кать порошок весь сразу или по частям. Для этого необходимо периодически отпускать рукоятку, пружина которой закроет ствол.

Для пожаротушения приме-
няют переносные и передвижные ОП. Их обозначение включает аббревиатуру и цифры. Цифры приближенно означают количество порошка (в кг). Например, ОП-2(З) или ОП-5(Б). В первом случае огнетушитель порошковый закачной (З), во втором – с баллончиком (Б).

Некоторые параметры технических характеристик ОП представлены в табл. 4.5.

Таблица 4.5

Передвижные ОП устанавливают на тележках. Все ОП работоспособны при температурах воздуха от –40 до +50 ^оС.

Огнетушители порошковые с газогенерирующими устройствами. В этих огнетушителях используются газогенерирующие устройства (ГГУ), которые создают рабочее давление в корпусах огнетушителей и вытесняют огнетушащий порошок, предназначенный для тушения очага горения. Их производят в двух вариантах. Огнетушители порошковые – ОП(Г) и модули порошкового пожаротушения (МПП).

Огнетушители ОП(Г). Они отличаются от огнетушителей ОП наличием газогенерирующего устройства, устанавливаемого внутри корпуса. Они имеют ряд достоинств. Давление в корпусе огнетушителя отсутствует, поэтому они более надежны в работе и безопасны при хранении. Их масса при одинаковой вместимости меньше, чем у ОП с другим способом вытеснения огнетушащего вещества. Важна также простота перезарядки, так как не требуется компрессорное оборудование.

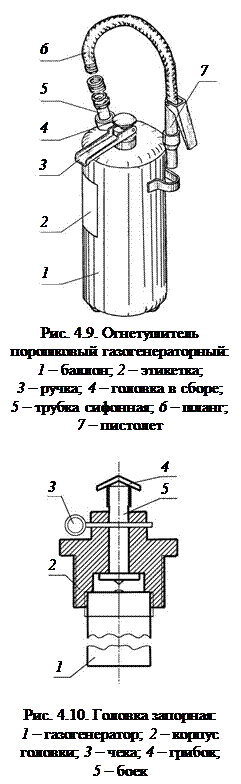

Особенностями конструкции ОП(Г) является (рис. 4.9) то, что запорная головка 4 в сборе и трубка сифонная 5 выполнены и установлены раздельно. Поэтому управление выпуском порошка осуществляется только пистолетом 7.

Принципиальная схема головки ОП(Г) представлена на рис. 4.10. В корпус головки 2 ввинчивается генератор 1.
Головка, в свою очередь, ввинчивается в крышку корпуса огнетушителя. Приведение огнетушителя в рабочее состояние производится в следующей последовательности: вынимают чеку 3 и ударяют по грибку 4, боек 5, ударяя о пистон, приводит в действие газогенератор 1. Выделяющийся газ и будет вытеснять порошок из баллона огнетушителя. Рабочее давление в баллонах не превышает 1, 2 МПа.

Некоторые параметры технических характеристик ОП (Г) приведены в табл. 4.6.

Таблица 4.6

ОП (Г) работоспособны в диапазоне температур окружающей среды от –20 до + 60 ^оС.

Модуль порошкового пожаротушения. Это огнетушители стационарные, импульсные, одноразового действия с частично разрушающимся элементом конструкции.

Общий вид одного из вариантов конструкции МПП «Буран-2, 5» представлен на рис. 4.11. Он состоит из двух сферообразных металлических частей: мембраны 1 и корпуса 3, соединенных кольцом 2. Корпус 3 изготовлен из листа стали. Ст20 или Ст3 толщиной 1, 2 мм. Для изготовления мембраны 1 при-меняется лист из алюминия АМ5 или АМ6 толщиной 0, 5 – 0, 6 мм. На внешней ее поверхности из центра к периферии под углом 120^о фрезерованы три канавки. Их глубина равна 0, 1 мм, а ширина (0, 5±0, 1) мм. Эти канавки облегчают разрушение мембраны при срабатывании модуля.

Пространство, ограниченное мембраной и корпусом, предназначено для хранения огнетушащего порошка, газообразователя, электрического активатора и самосра-
батывающего устройства. Общая схема компоновки модуля описанных устройств показана на рис. 4.11, б.

В стакане 4 установлен спрессованный газообразователь 7, опоясанный огнепроводным шнуром 9, который в изоляционной трубке 8 подводится к колпачку 10, заполненному термопорошком 11. Шнур 9 в верхней части присоединен к электроактиватору 6.

При воздействии на мембрану 1 тепла или пламени, уже при нагреве ее до (85±5) ^оС, самовоспламеняется порошок 11 в колпачке 10. Тепло, распространяясь по горящему шнуру, подводится к газообразователю 7. При его горении выделяется большое количество газов. Этот газ через отверстия в стакане 4 поступает внутрь модуля, повышая в нем давление. При достижении расчетного давления (0, 4 – 1, 2 МПа для различных модулей) мембрана 1 разрывается по сделанным на ней канавкам, и огнетушащий порошок выбрасывается на очаг горения. Так как мембрана изготовлена из мягкого алюминия, то какие-либо твердые частицы не образуются.

Электропуск модуля осуществляется импульсом тока 100 мА продолжительностью не менее 0, 1 с при напряжении на контактах модуля не менее 6В.

МПП производятся в виде цилиндров с плоскими мембранами на их основании. Все они рекомендуются для тушения пожаров класса А и В и электроустановок под напряжением до 5000 В. Однако большинство из них включаются в работу только от электросети и рекомендуются в основном для комплектования автоматических установок пожаротушения.

Некоторые параметры технических характеристик ряда МПП приводятся в табл. 4.7.

Таблица 4.7

* Рекомендуется применять во взрывоопасных зонах помещений.

** В зависимости от высоты крепления на потолке или на стене используются другие модификации.

Пример обозначения МПП. МПП(Р) – 0, 5-И-ГЭ УХР кат.3, 1-ТУ (номер) Р – с разрушающимся элементом; 0, 5 – объем (в л) импульсного действия; ГЭ – с газогенерирующим элементом; климатическое исполнение, категория и номер ТУ.

МПП не требуют специального технического обслуживания. Следует только периодически очищать их корпуса от пыли и грязи, протирая их влажной тряпкой. Один раз в 1 – 3 месяца (в зависимости от типа модуля) проверяется корпус модуля для обнаружения вмятин и повреждений. При наличии указанных дефектов корпуса меняют.

Проверка качества огнетушащего порошка производится один раз в пять лет. Модули работоспособны при температуре окружающего воздуха от –50 до +50 ^оС.
