Пресс-форма

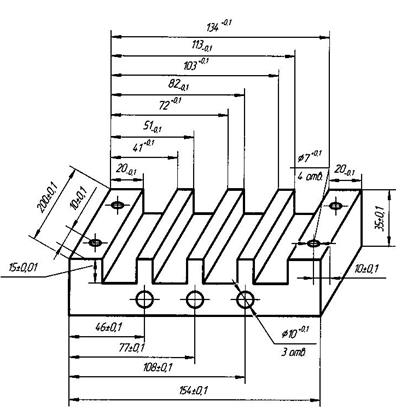

Чертеж прессформы представлен на рис.8, а внешний вид – на рис.9. Пресс-форма выполнена из латуни. Во время использования пресс-форма может нагреваться до температуры 180 – 200оС, вследствие чего перемещение ее вручную небезопасно, с учетом этого, установка спроектирована с небольшими по размерам крюками 3 с возможностью присоединения к ним съемных теплоизолирующих ручек 4. Части пресс-формы могут быть соединены между собой с помощью болтов, вставляемых в отверстия 2. Рис. 8.а. Чертеж нижней части пресс-формы
Рис. 8.б. Чертеж верхней части пресс-формы Для создания определенной температуры при прессовании установка снабжена отверстиями (7), куда вставляются ТЭНы марки ТЭНп 20-2-10/0, 5-Ме-220, которые могут не только быстро нагревать конструкцию со скоростью до 5 °С за 10 секунд, но и позволяют более четко придерживаться заданной программы изменения температуры, по сравнению с нагревом в термостате. Кроме того, использование трубчатых электронагревателей позволяет одновременно с нагревом создавать дополнительное давление с помощью пресса, т.к. вся внешняя поверхность пресс-формы свободна. Для создания давления в пресс-форме использовался пресс фирмы Fred S. Carver inc., USA. Давление, создаваемое прессом, должно соответствовать удельному давлению (Р), обусловленному технологическим процессом изготовления статорных обмоток турбогенераторов, равному 1 МПа (101971, 6кг/м2).
Рис. 9. Пресс-форма 1 – пресс-формы (латунь), 2 – сквозное отверстие для соединения частей пресс-формы болтами, 3 – крючки для ручек, 4 – ручки, 5 – винты, соединяющие части пресс-формы, 6 – шпильки для нескользящего соединения частей пресс-формы, 7 – отверстия для нагревателей, 8 – отверстия для термопары. Для определения необходимого давления между плитами гидравлического пресса (F) следует рассчитать его по формуле: F=P·S где S=4·S1 обр- площадь прессуемой поверхности, S1 обр=3, 4·10-3 м2 – площадь одного образца. Таким образом, необходимое давление F=1, 39 т. Для поддержания необходимого температурного режима при прессовании использовался прибор Термодат 15М1, который позволяет регулировать температуру несколькими способами, среди которых наиболее эффективным является способ регулирования с использованием пропорционально-интегрально-дифференциальных (ПИД) коэффициентов. Этот способ позволяет наиболее точно поддерживать температуру по заданной программе, т.к. учитывает не только отклонение температуры от заданной, но и предупреждает возможные отклонения в будущем с помощью дифференциальной составляющей.
|
