Линейный двигатель, интегрированный в алюминиевый профиль
Многообразие типов профилей позволяет изготавливать из них жесткие и эргономичные станины координатных столов для различных применений. Экструдированные прецизионные профили из алюминиевых сплавов в соответствии со стандартами DIN EN 12020-2: 2001 характеризуется по следующим основным параметрам:
Близкий к нему российский ГОСТ 22233-2001 “Профили прессованные из алюминиевых сплавов для светопрозрачных ограждающих конструкций. Технические условия” описывает следующие параметры:
Различия в российских и европейских стандартах достаточно существенные. Если российский ГОСТ уделяет больше внимания внешнему виду изделий, то DIN – точностным и нагрузочным характеристикам. Это объясняется разной практикой использования изделий из алюминия и его сплавов, сложившейся на Западе и в нашей стране.

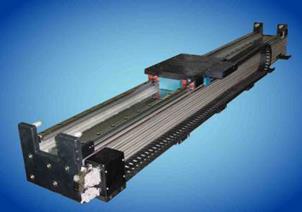

В Европе станочный алюминиевый профиль используется широко и повсеместно, из него делают станины машин и механизмов, различное промышленное, лабораторное и научное оборудование, рамные и портальные каркасы, и даже офисную мебель. В России в машиностроении традиционно используются чугунные и стальные станины, конструкции из стали и ее сплавов. Достоинства: 1. Высокие динамические характеристики, максимальное ускорение до 4g. 2. Прямой безредукторный привод- отсутствие люфта и вибрации на больших перемещениях 3. Горизонтальное или вертикальное расположение. 4. Встроенный датчик обратной связи. 5. Модульная конструкция, легко собирается в портальные конструкции. Описание конструкции: Линейная ось на базе синхронных моторов имеет высокие динамические характеристики и хорошую жесткость. Конструктивно линейная ось состоит из алюминиевого профиля со встроенными линейными направляющими, линейного двигателя и измерительной системы. Применения: Координатные системы, упаковочные машины, манипулятора, мехатронные узлы.
|
