Устройство. Нивелир состоит из двух основных частей: неподвижной нижней; и верхней, имеющей возможность вращаться относительно нижней на 360° и наклоняться в
Нивелир состоит из двух основных частей: неподвижной нижней; и верхней, имеющей возможность вращаться относительно нижней на 360° и наклоняться в вертикальной плоскости на ±20¢. Верхняя и нижняя часть нивелира соединены винтом 16 (рисунок 5). Нижняя часть представляет собой подставку (трегер) 13 с тремя подъемными винтами 14, упирающимися в прорези треугольной пружинящей пластины 15, которая снабжена втулкой с резьбой для крепления прибора к штативу становым винтом.
![]()

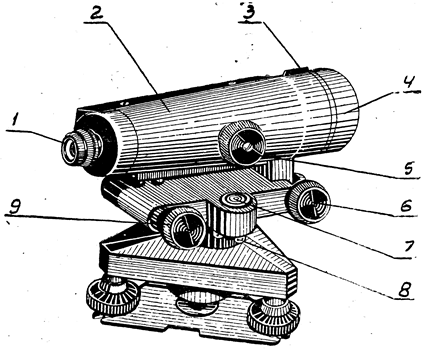

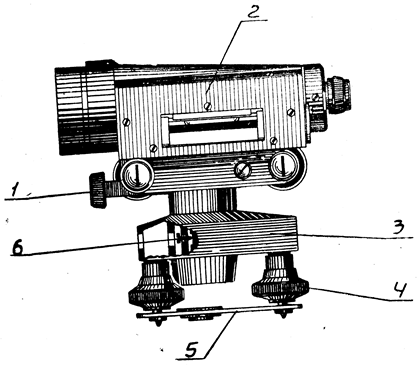

![]() ![]() Рисунок 5 - Нивелир Н-3 (а - вид со стороны круглого уровня, б - вид со стороны цилиндрического уровня): 1 - окуляр, 2 - корпус трубы, 3 - мушка, 4 - объектив, 5 - кремальера, 6 - наводящий винт, 7 - круглый уровень, 8 - исправительные винты круглого уровня, 9 - элевационный винт, 10 - закрепительный винт, 11 - коробка уровня, 12 - защитный колпачок, 13 - подставка (трегер), 14 - подъемный винт, 15 - пружинящая пластина со втулкой, 16 – винт.
В верхней части расположены: зрительная труба, имеющая внутреннюю фокусировку, цилиндрический уровень с призменной системой, система наклона зрительной трубы в вертикальной плоскости; круглый уровень 7, служащий для приведения оси вращения прибора в отвесное положение; в нижней части уровня находятся три юстировочных винта 8 под шпильку; элевационный винт 9; закрепительный винт 10; наводящий винт 6. ![]()
Рисунок 6 - Нивелир Н-3 (поперечный разрез корпуса зрительной трубы и цилиндрического уровня) 1 - четыре юстировочных винта цилиндрического уровня; 2 - крышка; 3 - сетка нитей; 4 - металлическая пластина; 5 - крепежные винты. В поле зрения зрительной трубы видны перекрестие с двумя дальномерными штрихами для измерения расстояний нитяным дальномером и боковое окно, в которое передается изображение концов пузырька системой призм (рисунок 7). Окуляр зрительной трубы обеспечивает перемещение в диапазоне ±5 диоптрий. Рисунок 7 - Поле зрения зрительной трубы нивелира Н-3 при положениях пузырька цилиндрического уровня вне нуль-пункта (а, б) и в нуль-пункте (в)
|
