Метод пилкоподібної напруги.
|
|
Рис.2.42 Діаграма роботи АЦП за методом пилкободібної напруги
Перетворення відбувається послідовно:
.
Використовується генератор пилкоподібної напруги ГПН, що генерує
напругу
, де u0 - напруга опорного джерела. В момент, коли их= ип (Тх), закінчується формування інтервалу часу Тx, тобто
Тх - кодується імпульсами тривалістю D t, тобто

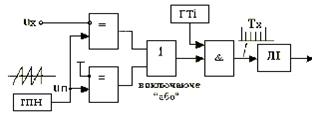

Структурна схема АЦП за методом пилкоподібної напруги (рис.4.16) містить ГПН, компаратори, елемент " І", виключаюче " АБО", лічильник імпульсів ЛІ, генератор тактових імпульсів.
Рис.2.43 АЦП за методом пилкоподібної напруги.
На рис. 2.44 наведено схему виключаючого " АБО", його діаграму функціонування і бульову функцію.
| X | Y | Fвикл.’або’ |
Рис.2.44 Схема виключаючого ”АБО”
Принцип дії. Генератор пилкоподібної напруги (ГПН) генерує напругу від від'ємної до додатної. Спочатку компаратори знаходяться в нульовому стані. При напрузі ГПН трохи більшу за нульову спрацьовує нижчий компаратор, коли напруга ГПН рівна uх спрацьовує верхній компаратор, внаслідок чого на виході елементу виключаюче " АБО" створюється імпульс Тх, що заповнюється імпульсами ГТІ, а потім відбувається реєстрація (накопичення) цих імпульсів в лічильнику імпульсів (ЛІ).
Перевагою такої схеми є те, що вона може перетворювати як позитивну, так і від'ємну вхідну напругу.
Похибки:
- від нестабільності напруги ГПН;
- від частоти ГТІ;
- дрейфу нуля компараторів.
Схема чутлива до завад у вхідній напрузі. Це АЦП миттєвих значень.
