Гистоструктура скелетной мышечной ткани

А

Б

В

Рис. Скелетная мышечная ткань. А и Б – схемы, В – ультраструктура (ТЭМ)

1 – эндомизий (прослойка соединительной ткани, окружающая каждое в отдельности волокно)

2 – ядра фиброцитов (соединительнотканных клеток)

3 – плазмолемма волокна

4 – ядра скелетного мышечного волокна

5 – поперечная исчерченность цитоплазмы (обусловлена чередованием темных и светлых дисков в миофибриллах)

6 – продольная исчерченночть цитоплазмы (обусловлена наличием в волокне большого количества миофибрилл, расположенных параллельно друг другу)

7 – темный диск миофибриллы (диск А): а – светлая (Н-зона), б – М-линия (мезофрагма)

8 – светлый диск миофибриллы (диск I): в – Z-мембрана

9 – поперечный срез миофибрилл

ГИСТОСТРУКТУРА СЕРДЕЧНОЙ МЫШЕЧНОЙ ТКАНИ

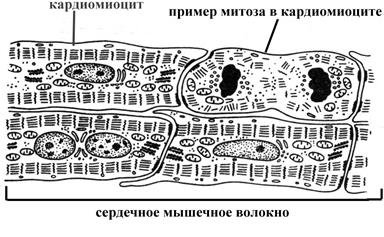

Рис. Схема строения сердечного мышечного волокна

Рис. Схема строения щелевого контакта (нексуса)

СТРОЕНИЕ МИОФИБРИЛЛЫ

МОЛЕКУЛЯРНАЯ ОРГАНИЗАЦИЯ АКТИНОВОЙ НИТИ

МОЛЕКУЛЯРНАЯ ОРГАНИЗАЦИЯ МИОЗИНОВОЙ НИТИ

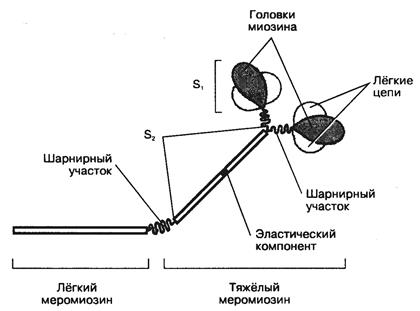

ПРОСТРАНСТВЕННАЯ СТРУКТУРА МОЛЕКУЛЫ МИОЗИНА
