Исследование эффективности циклонного пылеуловителя
Задачами лабораторной работы является: ¾ определение степени улавливания в циклоне пыли различного фракционного (гранулометрического) состава при различных расходах газа (воздуха); ¾ определение аэродинамического сопротивления циклона в зависимости от расхода газа (воздуха) и концентрации пыли; ¾ оценка влияния режимных параметров работы циклона на полноту пылеулавливания.
Принцип действия циклонных пылеуловителей

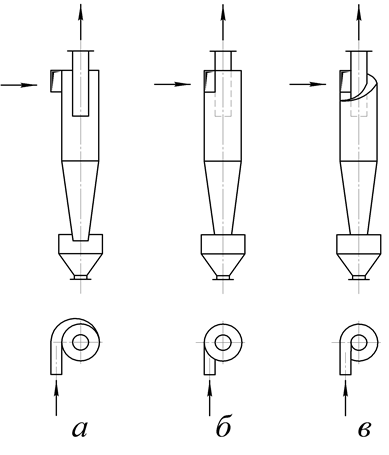

Циклонные пылеуловители (циклоны) имеют широкое применение во многих отраслях промышленности для очистки газов, выбрасываемых в атмосферу, от частиц пыли крупностью 10-100 мкм. Улавливание частиц пыли в циклонах происходит под действием центробежной силы, возникающей в результате придания запыленному газовому потоку интенсивного вращательного движения. Такой характер движения реализуется при подаче в цилиндрическую часть корпуса циклона очищенного газа через тангенциально установленный входной патрубок (рис. 1). Коаксиально установленный выходной патрубок способствует вращательному движению газового потока при одновременном его смещении вниз к торцу этого патрубка (спиралевидная траектория движения газа). Частицы пыли под действием центробежной силы отбрасываются на внутреннюю поверхность цилиндрического участка циклона и смещаются вертикально вниз под действием силы тяжести и под динамическим воздействием газового потока. Освобожденный от пыли газовый поток попадает в расширенное пространство ниже торца выходного патрубка и траектория его движения изменяется с уменьшением скорости вращения. Последующий поворот газового потока на 180° при входе в патрубок способствует дополнительному удалению частиц пыли под действием силы инерции. Рис.1. Схемы циклонов цилиндрического типа с различными вариантами ввода газа: а – спиральный ввод; б – тангенциальный ввод; в – винтообразный ввод.
Величина центробежной силы для частиц массой m определяется известным соотношением
|
