Перечень рекомендуемых графических приложений

1. Схема расположения месторождения на местности с указанием основных водных артерий, населенных пунктов, транспортных и нефтегазопроводных коммуникаций.

2. Структурные карты по кровле проницаемой части продуктивных пластов М 1: 25000.

3. Сводный геолого-геофизический разрез.

4. Схематические геологические профили продуктивных отложений по линиям пробуренных скважин.

5. Корреляционные схемы по линиям геологических профилей.

6. Карта нефтенасыщенных толщин продуктивных пластов с нанесением пробуренных скважин М 1: 25000.

7. Карты распространения продуктивных пластов с размещенными на них проектными и пробуренными нефтяными и нагнетательными скважинами и сводные схемы размещения скважин по месторождению с контурами нефтегазоносности продуктивных пластов.

8. Графики добычи нефти, жидкости, закачки агентов, темпов выработки запасов нефти, характеристики вытеснения.

9. Таблицы параметров продуктивных пластов, запасов нефти и газа, технико-экономических показателей вариантов разработки.

10. Карты текущего состояния разработки объектов.

11. Карты остаточных запасов нефти.

12. Графики проектных и фактических уровней добычи нефти, жидкости, закачки агентов, обводненности и др.

13. Схемы размещения разведочных и оценочных скважин.

14. Схемы разбуривания объектов разработки, нанесенные на карты нефтенасыщенных толщин.

СПИСОК СОКРАЩЕНИЙ

Регламент - Регламент составления проектных технологических документов на разработку нефтяных и нефтегазовых месторождений

ЦКР Минтопэнерго РФ - Центральная комиссия по разработке Минтопэнерго РФ

НИПИ - научно-исследовательский проектный институт

ГАНГ- Государственная академия нефти и газа

АНК - акционерная нефтяная компания

ГКЗ РФ - Государственная комиссия по запасам Российской Федерации

ЦКЗ-нефть Роскомнедра - Центральная комиссия по запасам нефти Роскомнедра

ЭВМ - электронно-вычислительная машина

ВНК - водонефтяной контакт

ГНК - газонефтяной контакт

ГВК - газоводяной контакт

ГИС - геофизические исследования скважин

ЧНЗ - чисто нефтяная зона

ГНЗ - газонефтяная зона

ВИЗ - водонефтяная зона

ГВНЗ - газоводонефтяная зона

КИН - коэффициент извлечения нефти

ОПЗП - обработка призабойной зоны пласта

РД - Руководящий документ

РИР - ремонтно-изоляционные работы

ГРП - гидравлический разрыв пласта

ГДИ - гидродинамические исследования

ВСП - вертикальное сейсмическое профилирование

КВУ - кривая восстановления уровня

КВД - кривая восстановления давления

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

1. РЕГЛАМЕНТ
СОСТАВЛЕНИЯ ПРОЕКТНЫХ ТЕХНОЛОГИЧЕСКИХ
ДОКУМЕНТОВ НА РАЗРАБОТКУ НЕФТЯНЫХ
И ГАЗОНЕФТЯНЫХ МЕСТОРОЖДЕНИЙ - РД 153-39-007-96

2. ИНТЕРНЕТ САЙТ ----

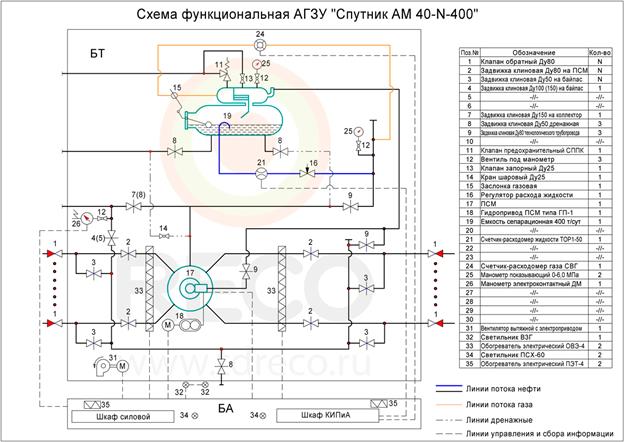

8. Вопрос №2 «Принципиальная схема ГЗУ и принцип работы»

АГЗУ «Спутник». Автоматизированные групповые замерные установки «Спутник»

Установки предназначены для периодического определения по программе количества жидкости, добываемой из нефтяных скважин, и контроля их работы на нефтяных месторождениях. Эксплуатационное назначение установок заключается в обеспечении контроля за технологическими режимами работ нефтяных скважин.

Установка состоит из двух блоков: технологического и аппаратурного. Блоки изготовлены из трехслойных металлических панелей типа «сэндвич» с утеплителем из пенополиуретана или из базальтового утеплителя. В помещении предусмотрены освещение, вентиляция и обогрев.

В технологическом блоке размещены:

• замерный сепаратор
• переключатель скважин многоходовый ПСМ
• счетчик жидкости ТОР
• регулятор расхода
• привод гидравлический
• запорная арматура.

В аппаратурном блоке размещены:

• блок управления
• блок индикации
• блок питания.

Установки изготавливаются в следующих базовых модификаций:

• Спутник АМ 40–8–400
• Спутник АМ 40–10–400
• Спутник АМ 40–14–400
• Спутник АМ 40–8–1500
• Спутник АМ 40–10–1500
• Спутник Б 40–8–500
• Спутник Б 40–10–500
• Спутник Б 40–14–500

Установки «Спутник» АМ 40–1500 и Б 40–500 дополнительно снабжены насосом-дозатором и емкостью для химических реагентов, что позволяет осуществлять введение химреагента в жидкость.

Установки автоматизированные групповые «Спутник» при наличии счетчика газа турбинного типа «Агат» и влагомера ВСН могут дополнительно определять количество газа и содержание воды в добываемой жидкости.

Технические характеристики АГЗУ «Спутник»

Примечания:

АМ 40-10-400, Б 40-10-400
**Размеры технологического помещения установки «Спутник» АМ 40-8-400, Б 40-8-400
***Размеры технологического помещения установки «Спутник» АМ 40-10-1500, Б 40-10-1500

По желанию заказчика может быть установлен счетчик газа
