Справочная информация. Конструктивные схемы фундаментов а- ленточный под стены д-сплошной безбалочный 2-ленточный фундамент 6- ростверк свайного фундамента б-
|
|
Рис.40.
Конструктивные схемы фундаментов
| а - ленточный под стены | д -сплошной безбалочный | 2-ленточный фундамент | 6- ростверк свайного фундамента |
| б - ленточный под колонны | е -сплошной балочный | 3-железобетонная колонна | 7-железобетонная фундаментная плита |
| в - столбчатый под стены | ж -свайный | 4-железобетонная фундаментная балка | 8-сваи |
| г отдельный под колонну | 1-стена | 5-столбчатый фундамент |
Рис.41. Конструкции ленточных фундаментов
а - из бутового; б - из бутобетона; в - бетонные; 1 - стальная арматура; 2 - щиты опалубки
Рис.42. Фундаменты из сборных элементов
а - сплошные; б -прерывистые; 1 - фундаментные плиты; 2 - фундаментные блоки

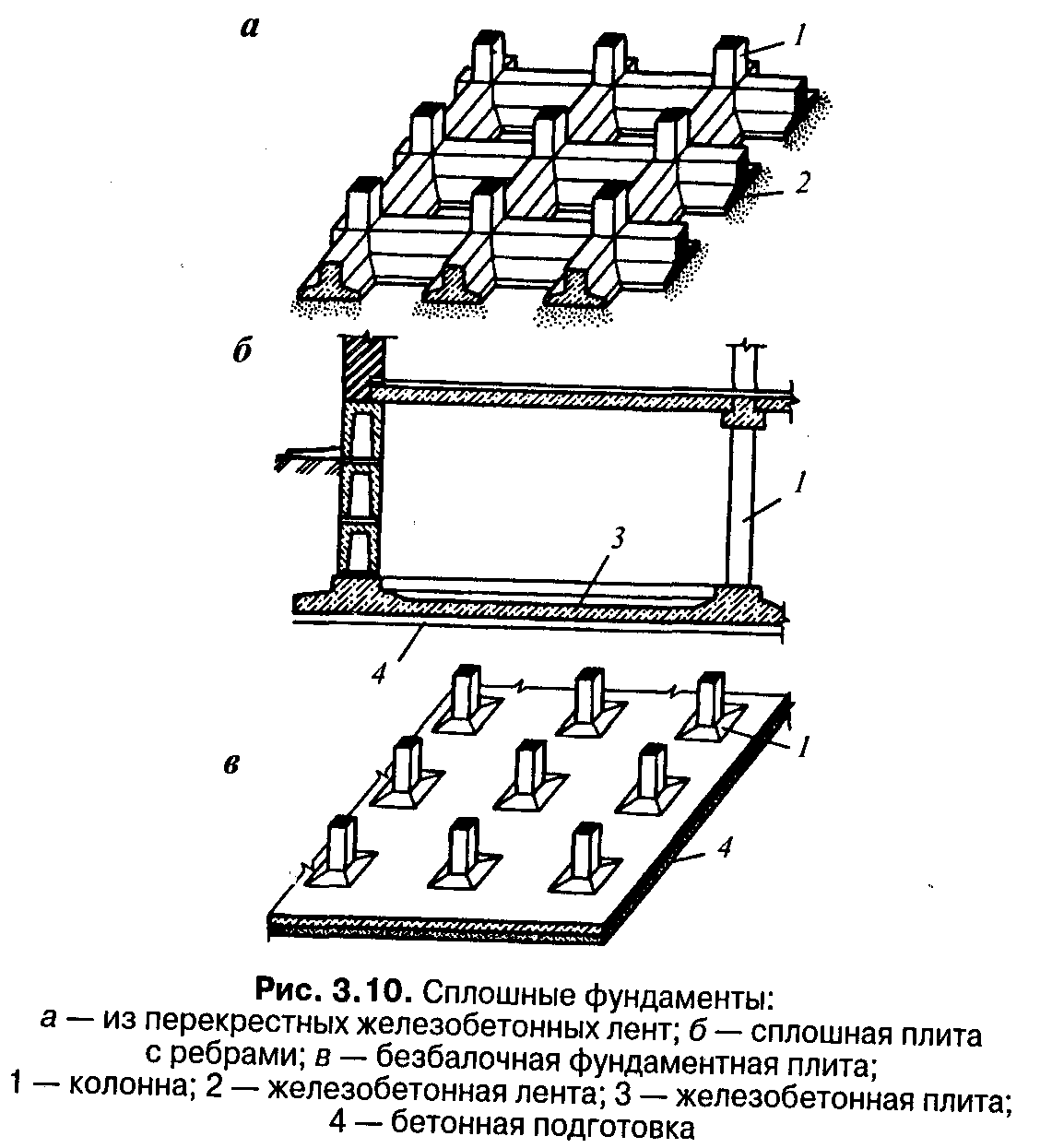

Рис.43.Сплошнойфундамент

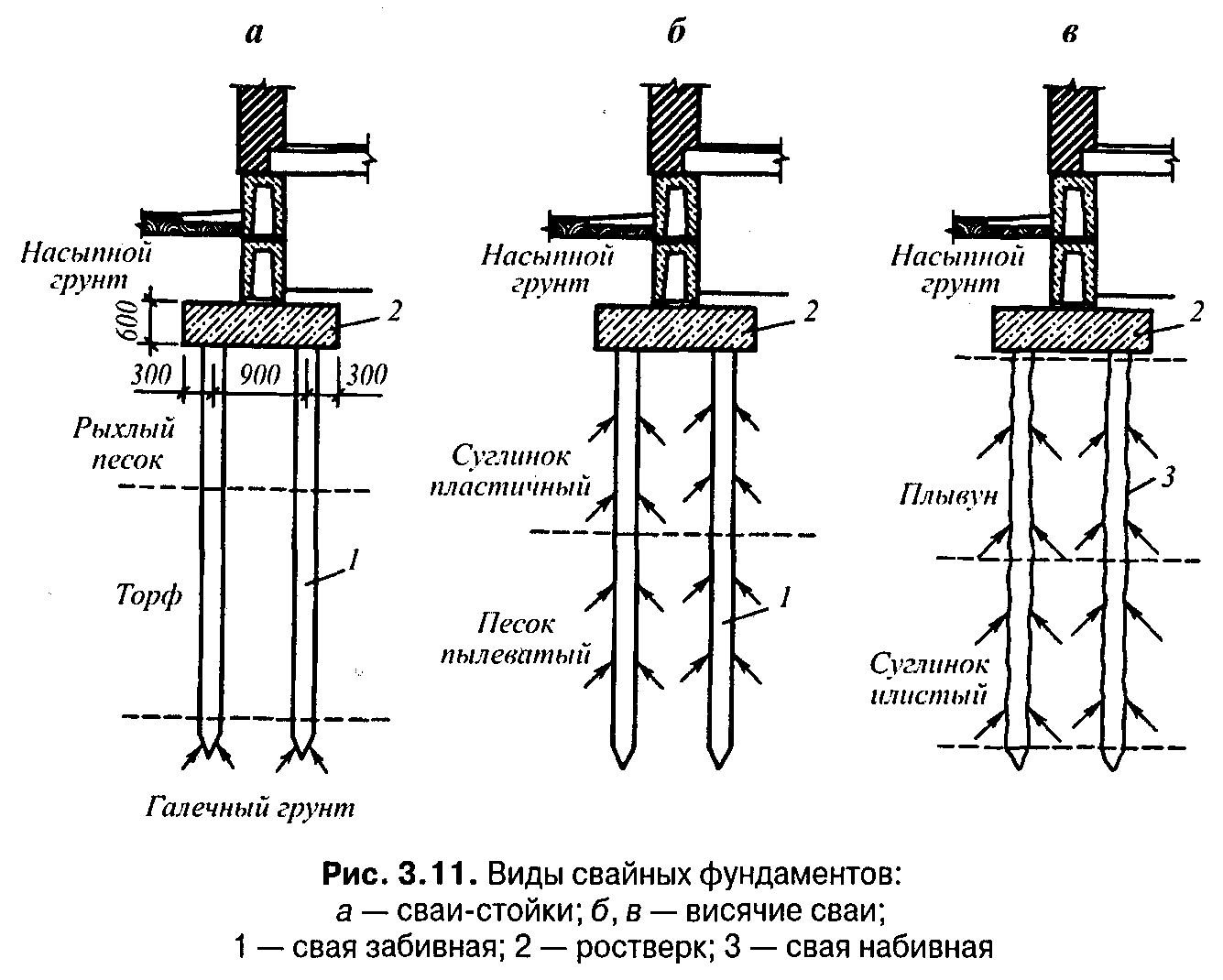

Рис.44. Виды свайных фундаментов
Таблица 47
Технико-экономические показатели фундаментов 9-этажных домов
(в расчете на 1 м2 жилой площади)
| Тип фундаментов | Затраты труда, чел.-дн. | Расход бетона, м3 | Расход цемента, кг | Расход стали, кг |
| Ленточный | 0, 125 | 0, 078 | 2, 7 | |
| Свайный | 0, 12 | 0, 054 | 3, 1 | |
| Безростверковый свайный | 0, 108 | 0, 045 | 16, 8 | 2, 6 |
