Отметки реперов, точек трассы и поперечного профиля
|
|
Построение продольного и поперечного профилей трассы
Цель задания: освоить методику обработки материалов полевого трассирования и приобрести навыки оформления геодезических материалов по изысканию трасс линейных сооружений.

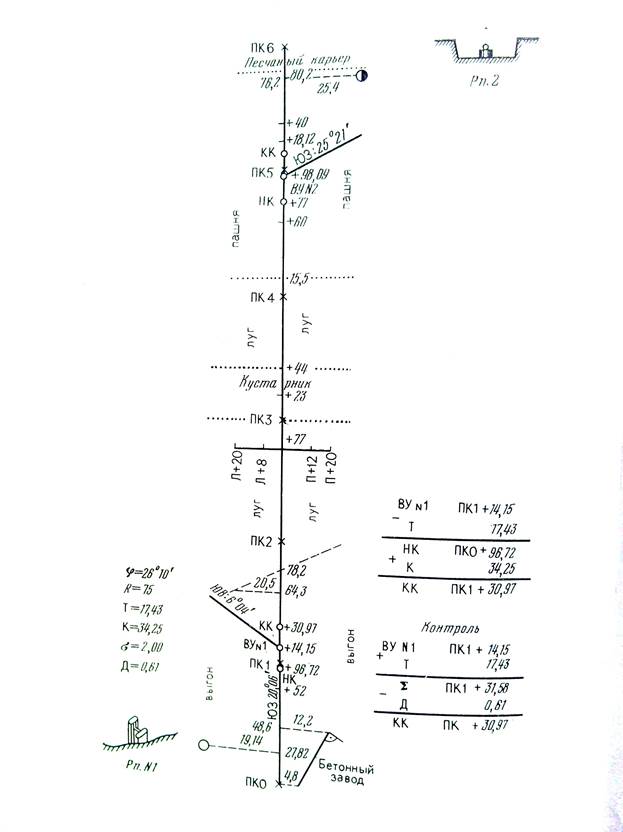

Рис. 1 Пикетажный журнал
Таблица 1
Отметки реперов, точек трассы и поперечного профиля
| Название точки | Отметка, м | Название точки | Отметка, м |
| Репер № 1 | 110, 322 | ПК4+60 | 105, 015 |
| ПКО | 109, 531 | ПК5 | 105, 892 |
| +52 | 108, 924 | ПК6 | 105, 610 |
| ПК1 | 109, 089 | Репер № 2 | 105, 961 |
| ПК2 | 104, 333 | Поперечный створ на ПК2+77 | |
| +77 | 99, 475 | ПК2+77 | 99, 475 |
| ПК3 | 99, 924 | Вправо+12 | 98, 964 |
| +23 | 97, 585 | Вправо+20 | 99, 593 |
| +44 | 100, 450 | Влево+8 | 99, 589 |
| ПК4 | 101, 803 | Влево+20 | 101, 016 |
По результатам нивелирования вычисляют высотные отметки точек трассы. Отметки используют для построения продольного и поперечных профилей. В табл. 61 приведены отметки реперов, пикетных точек и точек поперечного створа по трассе, соединяющей Бетонный завод с Песчаным карьером.
Задание. По данным табл. 1 построить продольный и поперечный профили трассы.
Масштабы построения профилей зависят от типа сооружения, характера рельефа местности и других обстоятельств. В данном случае для построения продольного профиля выбран горизонтальный масштаб 1: 2000 и вертикальный – 1: 200.
 |
Рис. 2 Поперечный профиль
 |
рис. 3 Продольный профиль
