Визначення глибини закладання фундаменту

РДАК. КП 0000. 000 ПЗ

Ти квартирний двоповерховий

Житловий будинок

МІНІСТЕРСТВО АГРАРНОЇ ПОЛІТИКИ УКРАЇНИ

РІВНЕНСЬКИЙ ДЕРЖАВНИЙ АГРАРНИЙ КОЛЕДЖ

РДАК. КП 0000. 000 ПЗ

Ти квартирний двоповерховий

Житловий будинок

Пояснювальна записка

Розробив студент 21-Б гр.: ____________________

(ПІБ)

„___”_______________

Керівник курсового проекту викладач: ____________________

(ПІБ)

„___”_______________

З М І С Т

Пояснювальної записки до курсового проекту

Вступ.

1. Загальна характеристика запроектованої будівлі

Генеральний план

2.1.Загальні відомості

2.2.Вертикальна і горизонтальна прив’язка будівлі

т.1.1. Експлікація будівель і споруд

т.1.2. Техніко-економічні показники генплану

т.1.3. Відомість малих архітектурних форм та переносних виробів

т.1.4. Відомість елементів озеленення

т.1.5. Відомість тротуарів, доріжок та майданчиків

2.3. Техніко-економічні показники генплану

3. Об’ємно-планувальне вирішення будівлі

3.1. Загальні відомості

3.2. Техніко-економічні показники проекту

т.3.1. Експлікація приміщень

т.3.2. Техніко-економічні показники будівлі

т.3.3. Техніко-економічне обґрунтування конструктивних елементів

4. Архітектурно-конструктивне вирішення будівлі

т.4.1. Відомість прорізів воріт і дверей

т.4.2. Специфікація елементів заповнення прорізів

т.4.3. Відомість перемичок

т.4.4. Специфікація перемичок

т.4.5. Специфікація збірних залізобетонних елементів

т.4.6. Специфікація елементів крокв (для похилих дахів)

т.4.7. Експлікація підлог

5. Зовнішнє і внутрішнє опорядження приміщень

т.5.1. Відомість опорядження приміщень

Література

Додаток 3

Горизонтальна та вертикальна прив’язка

Горизонтальна прив’язка здійснюється від існуючої будівлі, що розташована на відстані ____ в метрах.

Вертикальна прив’язка – визначення чорних та червоних відміток кутів будинку. Чорні відмітки – це відмітки природного рельєфу, які підраховуються за формулою:

Н^чорн = Н_{мол.гор.} + m / d × h, де

Н_{мол.гор.} – сумісна молодша горизонталь

m – відстань від молодшої горизонталі

d – відстань між горизонталями

h – перевищення горизонталей

Н_А^чорн = 199, 5+45/60*0, 25 = 199, 69

Н_В^чорн = 199, 75+28/31*0, 25=199, 97

Н_С^чорн= 199, 50

Н_Д^чорн = 199, 25+16/39*0, 25=199, 35

Середнє арифметичне чорних відміток визначає планувальну відмітку землі

Н_план =199, 69+199, 97+199, 5+199, 35/4= 199, 63

Відмітка чистої підлоги першого поверху вища відмітки планувальної на висоту цоколя

Н_Іпов = 199, 63+0, 120= 199, 75

Для відведення атмосферних вод від будівлі необхідно забезпечити ухил спланованої землі і=0, 01. Товчку В з найвищою чорною відміткою приймаємо за вихідну, а її червону відмітку приймаємо рівною Н_В^черв= Н_план=199, 63

Всі решту відміток визначаємо за формулою:

Н_черв=Н^черв_план – іl, де

і=0, 01

l – відстань між точками

Н_С^черв = 199, 63-0, 01*14, 1= 199, 49

Н_А^черв = 199, 63-0, 01*17, 1=199, 46

Н_Д^черв= 199, 63-0, 01*14, 1=119, 49

Додаток 4

Визначення глибини закладання фундаменту

Відстань від планової поверхні ґрунту до рівня підошви називається глибиною закладання фундаменту.

Глибина закладання фундаментів залежить від:

- призначення будівлі,

- навантаження на основу,

- наявності підвалу,

- підземних комунікацій,

- геологічних умов,

- характеру і якості ґрунтової основи,

- рівня ґрунтових вод,

- глибини промерзання ґрунту,

- рельєфу місцевості

- та інш.

В нездимлених ґрунтах (велико уламкові, піски гравелисті, крупні і середньої крупнисті) - глибина закладання фундаментів не залежить від глибини промерзання, проте вона повинна бути на менше 0, 5м.

Якщо основа вологий дрібнозернистий грунт (пісок дрібний, пилуватий, супісок, суглинок, глина) – підошва фундаменту розташовується нижче рівня промерзання ґрунту на 0, 2м.

Для пилуватих глин і суглинків, дрібних і пилуватих пісків і суглинків приймають по глибині промерзання але з коефіцієнтом 1, 2.

Глибина закладання фундаментів під внутрішні стіни опалювальних будівель не залежить від глибина промерзання ґрунту і приймається не менше 0, 5м від рівня землі або підлоги підвалу.

Вибір типу фундаменту залежить від:

- конструктивної схеми будівлі,

- величини навантаження, що передається на основу,

- несучої здатності і деформації ґрунту.

1. Для безкаркасних будівель – стрічкові або пальові фундаменти під несучі стіни.

2. Для каркасних будівель – стовпчасті або пальові.

3. Для багатоповерхових – суцільні або пальові.

Кліматичні дані деяких населених пунктів європейсько-азіатської території

Примітки: І. В колонці 6 прийняті позначення В – волога зона, Н – нормальна зона. С – суха зона.

2. В назвах колонок 2, 3, 5 у дужках вказана забезпеченість

Карта нормативних глибин промерзання суглинистих ґрунтів

Додаток 5

Теплотехнічний розрахунок стіни

Обґрунтування товщини стіни

Коефіцієнт тепловіддачі а_в

S_n – товщина матеріалу

Визначення термічних опорів прийнятих в проекті матеріалів:

Для цегляної стіни:

Вапняно-піщана штукатурка: R ₁= S₁/l₁ = 0, 02/0, 70 = 0, 029 (м²•⁰С)/Вт

Цегла глиняна t=370мм: R ₂= S₂/l₂ = 0, 37/0, 70 = 0, 53 (м²•⁰С)/Вт

Цегла глиняна t=120мм: R ₂= S₂/l₂ = 0, 12/0, 70 = 0, 171 (м²•⁰С)/Вт

Цементно-піщана штукатурка: R ₃= S₃/l₃ = 0, 02/0, 76 = 0, 026 (м²•⁰С)/Вт

Утеплювач

Пінопласт: R = 0, 01/0, 037 = 0, 270 (м²•⁰С)/Вт

Мінеральна вата: R = 0, 01/0, 042 = 0, 238 (м²•⁰С)/Вт

Скловата: R = 0, 01/0, 046 = 0, 217(м²•⁰С)/Вт

Визначення необхідних товщин утеплювача конструкції стін при різних матеріалах утеплення:

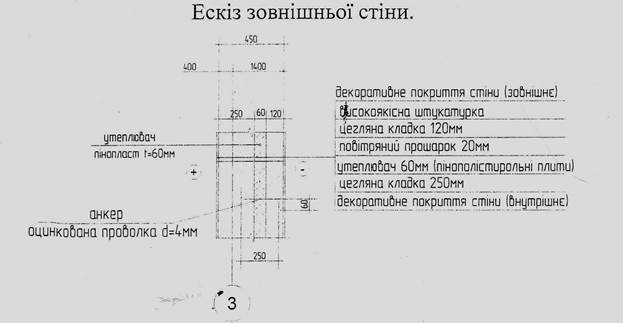

Цегляна стіна t=370мм з пінопластом:

R ^ф_о = 1/8, 7+0, 029+0, 53+0, 026+6× 0, 270+1/23 = 2, 36 (м²•⁰С)/Вт

Необхідна товщина пінопласту – t = 60мм.

Цегляна стіна t=120мм з пінопластом:

R ^ф_о = 1/8, 7+0, 029+0, 171+0, 026+7× 0, 270+1/23 = 2, 27 (м²•⁰С)/Вт

Необхідна товщина пінопласту – t = 70мм.

Цегляна стіна з мінеральною ватою:

R ^ф_о = 1/8, 7+0, 029+0, 53+0, 026+7× 0, 238+1/23 = 2, 41 (м²•⁰С)/Вт

Необхідна товщина мінеральної вати – t = 70мм.

Цегляна стіна з скловатою:

R ^ф_о = 1/8, 7+0, 029+0, 53+0, 026+8× 0, 217+1/23 = 2, 87 (м²•⁰С)/Вт

Необхідна товщина скловати – t = 70мм.

Висновок: в якості утеплювача для стіни приймаємо пінопласт.

R₀-R₁= γ / λ

R₀ =2, 8 (І) (м²•⁰С)/Вт R₀ =2, 2 (ІІІ) (м²•⁰С)/Вт

R₀ =2, 5 (ІІ) (м²•⁰С)/Вт R₀ =2, 0 (ІV) (м²•⁰С)/Вт
