Прибор: Бестрансформаторный стабилизированный источник питания на интегральном стабилизаторе на 12 вольт 0.3 ампера
|
|
Бюджетно образовательное учреждение Омской области
Среднего профессионального образования
“ Омский государственный колледж управления и профессиональных технологий ”
Прибор: Бестрансформаторный стабилизированный источник питания на интегральном стабилизаторе на 12 вольт 0.3 ампера
Выполнил:
Обучающийся группы РМ-36
Рассказов Владислав Борисович
Профессия: «Регулировщик Радиоэлектронной -
аппаратуры и приборов»
Руководитель:
Поспеева Людмила Николаевна
Назначение
Прибор предназначен для преобразования электрического тока из переменной сети 220 вольт в постоянный ток 12 вольт, стабилизация тока происходит за счёт интегрального стабилизатора 78L08
Перечень радиоэлементов
| Название радио элемента | Маркировка радио элемента | Позиция | Кол-во |
| Резистор | 300 Ом МЛТ-0.25 | R1 | |
| Резистор | 1 мОм МЛТ-0.25 | R2 | |
| Конденсатор | 0.33 мкф 400В | C1 | |
| Конденсатор | К50 200 мкф 25В | C2 | |
| Конденсатор | 100 мкф | C3 | |
| Диодный мост или диоды | КЦ405Б или диоды КД105Б, Г. КД103А, КД202Е. | VD1-VD4 | 1-4 |
| Стабилизатор интегральный | 78L08 (98-01г) или аналог КР142ЕН8Б | D1 |
| Стабилитрон | 2С524А | VD5 |
В качестве диодного моста можно использовать диоды КД105Б, Г КД103А или КД202Е.
В качестве аналога Интегрального стабилизатора можно использовать КР142ЕН8Б
Рекомендации
Распаивается все на печатной плате из текстолита, монтаж устройства производится в не металлическом корпусе

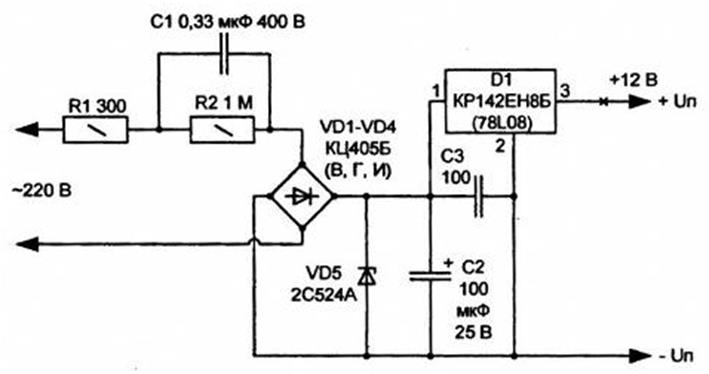

Принципиальная схема
Топология
|
