Требования к выполнению заземляющей сети. ⇐ ПредыдущаяСтр 2 из 2
При выполнении заземляющей сети необходимо соблюдать следующие требования: 1) в заземляющей сети должны быть обеспечены непрерывная электрическая цепь по всей ее длине и надежность контактных соединений заземляющих проводников между собой и в местах присоединения к заземляющим элементам электроустановок систем автоматизации; 2) медные и алюминиевые заземляющие проводники должны присоединяться так же, как и фазные (соединение с помощью зажимов, пайкой, сваркой и т. п.). Прокладку отдельных заземляющих медных и алюминиевых проводников необходимо производить вместе с остальными (в одной трубе, коробе, лотке, кабеле). Во всех случаях, когда у зануляемого (заземляемого) оборудования отсутствуют заземляющие болты, для присоединения нулевых защитных (заземляющих) проводников из цветных металлов необходимо предусматривать приварку флажка с заземляющим болтом; 3) соединение стальных защитных труб электропроводок, используемых в качестве нулевых защитных (заземляющих) проводников, должно производиться с помощью резьбовых муфт; должен быть также обеспечен надежный контакт стальных труб с корпусами приборов и аппаратов, стальными соединительными коробками способами, предусмотренными инструкциями по монтажу. Соединение коробов, лотков, стальных полос, угловой стали должно производиться сваркой или с помощью болтовых соединений, имеющих приспособления против самоотвинчивания с соблюдением требований инструкций по монтажу. Стальные полосы, угловую сталь, используемые в качестве нулевых защитных проводников, следует прокладывать по возможности ближе к фазным проводникам; 4) при использовании в качестве нулевых защитных (заземляющих) проводников алюминиевых оболочек кабелей соединение с зануляемыми (заземляемыми) элементами должно выполняться с помощью гибких медных проводников сечением 6 мм2 при сечении жил кабелей до 10 мм2 и сечением 10 мм2 при сечении жил кабелей 16 — 35 мм2; 5) при установке приборов, аппаратов и средств автоматизации на зануленных (заземленных) щитах, пультах и вспомогательных конструкциях, а также при соединении между собой отдельных щитов и пультов в многосекционные щиты (пульты) в местах соединений должен быть обеспечен надежный металлический контакт (без краски, лака и т. п.). Зануление (заземление) составных щитов и пультов, у которых обеспечен надлежащий контакт отдельных панелей (шкафов, пультов) между собой и установочной металлической рамой, допускается выполнять в одном месте; 6) зануление (заземление) металлических корпусов отдельно стоящих аппаратов управления электродвигателей исполнительных механизмов и электроприводов задвижек (магнитных пускателей, кнопок управления и т. п.) должно осуществляться с помощью отдельных проводников, присоединяемых к нулевому защитному (заземляющему) проводнику ответвления данного электродвигателя; 7) в случаях, когда короба, лотки, стальные защитные трубы не используются в качестве нулевых защитных (заземляющих) проводников, они должны быть занулены (заземлены) в соответствии с требованиями, приведенными в данном параграфе, как обычные элементы электроустановки, которые в результате пробоя изоляции проводов или кабелей могут оказаться под напряжением.
Для надежного соединения стальных труб электропроводок, используемых в качестве нулевых защитных проводников, · при открытой прокладке применяют хорошо затянутые муфты, уплотненные на сурике, либо иные конструкции, обеспечивающие надежный контакт; · при скрытой прокладке и в сетях с заземленной нейтралью при открытой прокладке — стальные резьбовые муфты, уплотненные на сурике и приваренные к трубам в двух-трех точках с обеих сторон. На длинном участке резьбы (сгоне) со стороны сгона перед муфтой устанавливают контргайку. При соединении труб на чугунных муфтах и чугунных электрофитингах в обход муфт и электрофитингов приваривают перемычки из круглой стали диаметром 6—8 мм.
Рис. 158. Заземление брони кабеля (а) и экранирующей оплетки (б, в): 1 — зануляющий проводник, 2 — бандаж из медной проволоки, 3 - медная луженая полоска, 4 — пайка припоем ПОС-61
Зануляющий проводник 1, который обычно изготовляют в монтажно-заготовительных мастерских, также облуживают припоем ПОС-61 по всей длине и оконцовывают наконечником опрессовкой. Во избежание выплавления при коротком замыкании напаивать наконечник на зануляющий проводник запрещено. Проводник укладывают вдоль кабеля на облуженных местах брони, прикрепляют к кабелю бандажом 2 из 3 — 4 витков медной луженой проволоки диаметром 1 мм и припаивают припоем ПОС-61 к обеим лентам брони. Для защиты от влаги места пайки зачищают от следов флюса и покрывают несколькими слоями асфальтового лака. Экранирующие оплетки кабеля или провода (рис. 158, б) зануляют перед местом их крепления у сборки зажимов или у ввода в прибор или аппарат. На расстоянии 10—15 мм от этого места на экранирующую оплетку накладывают бандаж из 6 — 7 витков медной проволоки диаметром 0, 4 — 0, 5 мм. Экранирующую оплетку от конца кабеля (или провода) до бандажа расплетают и разделяют на две равные пряди, растягивают и скручивают каждую прядь в отдельности, а затем обе пряди между собой, образуя из них зануляющую перемычку. Конец перемычки припаивают припоем ПОС-61 с канифольным флюсом и закрепляют на нем опрессовкой кабельный наконечник. Если кабель (провод) и зануленный щит или коробка расположены таким образом, что длина перемычки из проволок экранирующей оплетки недостаточна для подключения к заземлителю, то экранирующую оплетку зануляют с помощью гибкого проводника, припаиваемого к медной луженой полоске 10x0, 2 мм (рис. 158, в). В щитовых конструкциях следует выполнять как электрическое соединение металлических частей щита (пульта) между собой, так и зануление (заземление) корпусов приборов и аппаратов, имеющих специальный вывод «Земля». Для обеспечения зануления в опорных рамах щитов шкафных и панельных с каркасом (ОСТ 36.13—76) приварены пластины с двумя отверстиями под болты М6 и М8. Такие же пластины приварены в нижних частях малогабаритных щитов и пультов к заземляющим зажимам, образованным болтами с гайками и шайбами. Между всеми металлическими частями щитов и пультов, скрепляемыми между собой, должно быть надежное электрическое соединение, что обеспечивается следующим образом. В щитах шкафных и панельных с каркасом, а также в пультах электрическое соединение между металлическими частями каркаса осуществляется через крепящие болты. При этом на металлические части каркаса в местах сопряжения не наносят лакокрасочного покрытия. Таким же образом обеспечено электрическое соединение между фасадными панелями щитов шкафных и панельных с каркасом и пультов, а также крышками малогабаритных щитов и их каркасами. Электрическое соединение между каркасом и боковыми стенками щитов шкафных и панельных с каркасом, крышками шкафных щитов осуществлено путем врезания приварных скоб в кромки соответствующих отверстий в каркасах. Врезание происходит при повороте скоб в процессе сборки металлоконструкции. Электрическое соединение каркаса щитов (шкафных и панельных с каркасом) с заземляющим болтом М6, поворотной рамы с каркасом щита, двери малогабаритного щита и столешницы пульта с их каркасами выполняют гибкими проводниками (рис. 159); дверей шкафных щитов и пультов с их каркасами — через металлические петли. Рис. 159. Электрическое соединение каркаса щитовой конструкции с ее опорной рамой: 1 — каркас, 2 — опорная рама, 3 — гибкий проводник. 4 — зажим заземления

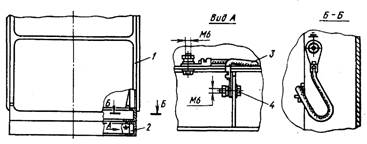

Электрическое соединение между металлическими деталями (для монтажа аппаратуры и проводок) с каркасом щита, статива и пульта с лакокрасочным покрытием осуществляют гибким неразрезанным проводником (рис. 160, а).Если каркас щитов и пультов оцинкован, электрическое соединение осуществляют контактным давлением через крепежные винты. Рис. 160. Примеры электрического соединения металлических деталей с каркасом щитовой конструкции (а)и зануления (заземления) приборов и аппаратов, имеющих специальный вывод «Земля» (б): 1 — угольник, 2 — стойка щита, статива, 3 — гибкий неразрезанный проводник, 4, 7 — заземляющие зажимы М6 и М8, 5 — наконечник, 6 — прибор
Зануление (заземление) корпусов приборов и аппаратов, имеющих специальный вывод «Земля», выполняют гибким неразрезанным проводником. Для присоединения гибких проводников к выводам «Земля» применяют наконечники (рис. 160, б).Конец проводника присоединяют к заземляющему болту М6 щита или пульта, предусмотренному в опорной раме. При необходимости допускается присоединение к свободному заземляющему болту М8. Зануление (заземление) металлических оболочек, экранов кабелей и проводов, прокладываемых в щитах и пультах, выполняют гибкими зануляющими (заземляющими) проводниками с заземляющими зажимами щитов и пультов. При большом количестве оболочек (экранов) кабелей применяют общий неразрезанный проводник. Если заземляющих болтов недостаточно, зануляющие (заземляющие) проводники присоединяют к сборкам контактных зажимов, соединенных с заземляющим зажимом щита или пульта. При этом проводник, соединяющий контактные зажимы между собой и с заземляющим зажимом щита или пульта, должен быть неразрезанным. В многопанельных щитах все панели должны иметь между собой надежный электрический контакт. Если панели щита собраны на общей подщитовой раме из швеллера, соединяют каждую панель с рамой перемычкой из полосовой стали сечением не менее 15х3 мм. Перемычки приваривают к узлу зануления панели и ребру швеллера или присоединяют к болту узла заземления панели. При отсутствии на панелях скоб зануления перемычки приваривают к нижнему борту панели. Первичные преобразователи, сигнализаторы и исполнительные механизмы присоединяют к сети зануления отдельными гибкими зануляющими проводниками. Последовательно соединять зануляющим проводником несколько зануляемых приборов запрещено.
Занулению подлежат также электропроводки в помещениях с взрывоопасной средой и наружных взрывоопасных установок всех классов независимо от напряжения и рода тока. При этом приборы и средства автоматизации, установленные на зануленных металлических конструкциях, должны иметь собственное независимое зануление. Занулять следует также кабельные конструкции, по которым проложены кабели любых напряжений с металлическими оболочками, зануленными с обоих концов линии.
|
