ПРИЛОЖЕНИЯ. Рис. 1. Внешний вид автомобиля камаз ⇐ ПредыдущаяСтр 7 из 7
Приложение А
Рис. 1. Внешний вид автомобиля камаз
пРИЛОЖЕНИЕ б

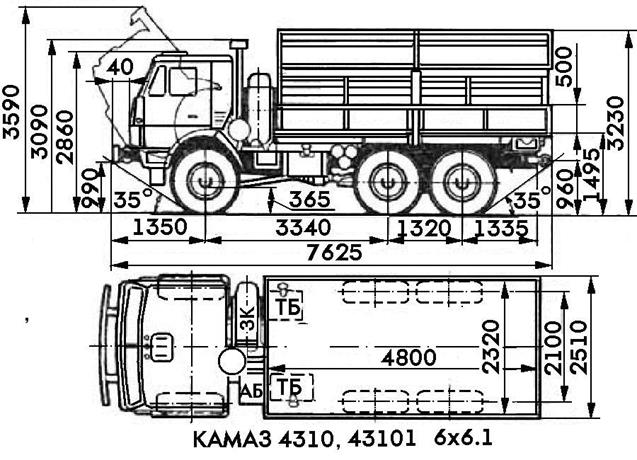

рИС.2 -гАБАРИТНЫЕ РАЗМЕРЫ АВТОМОБИЛЯ КАМАЗ 4310
пРИЛОЖЕНИЕ В

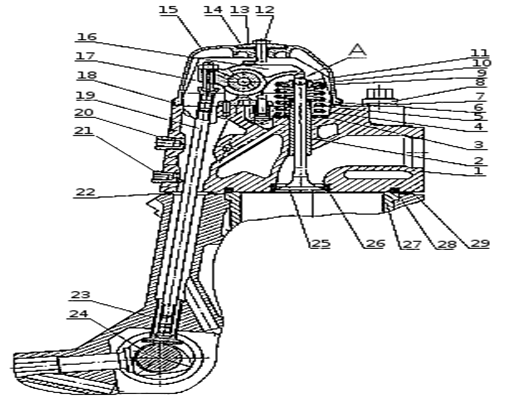

Рис.3. Механизм газораспределения
1 — головка цилиндра; 2 — втулка направляющая; 3 — шайба пружин клапана; 4, 5 — пружины клапана; 6 — манжета клапана; 7 — шайба; 8 — болт крепления головки; 9 — тарелка пружин; 10 — втулка тарелки пружин; 11 — сухарь клапана; 12 — болт крепления крышки; 13 — шайба; 14 — шайба виброизоляционная; 15 — крышка головки цилиндра; 16 — коромысло клапана; 17 — стойка коромысел; 18 — прокладка крышки; 19 — штанга; 20 — ввертыш крепления впускного коллектора; 21 — ввертыш крепления водяной трубы; 22 — прокладка уплотнительная; 23 — толкатель; 24 — распредвал; 25 — выпускной клапан; 26 — седло выпускное; 27 — гильза цилиндра; 28 — кольцо газового стыка; 29 — блок цилиндров; А — тепловой зазор. пРИЛОЖЕНИЕ В

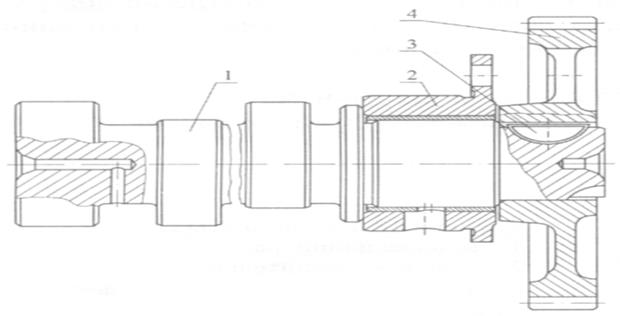

Рис. 4. Распределительный вал в сборе
1 - распределительный вал; 2 - корпус подшипника; 3 - шпонка; 4 - шестерня распределительного вала.

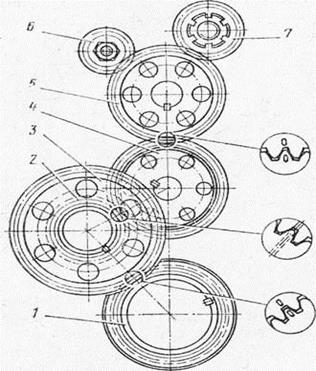

Рис.5. Установка шестерен привода агрегатов.
1 — ведущая шестерня коленчатого вала; 2, 3 — промежуточные шестерни; 4 — шестерня распределительного вала; 5 — шестерня привода топливного насоса; 6 — шестерня привода насоса гидроусилителя руля; 7 — шестерня привода компрессора.

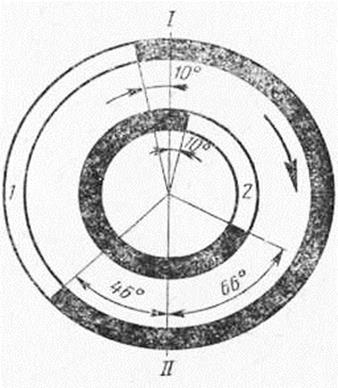

Рис.6. Диаграмма фаз газораспределения.
I — верхняя мертвая точка (ВМТ); II — нижняя мертвая точка (НМТ); 1 — впуск; 2 — выпуск.
Рис. 7. Схема нумерации цилиндров двигателя
Схема нумерации цилиндров двигателя 1 — 8 — (в кружочках) номера цилиндров; 1 — 8 — номера секций насоса высокого давления; 9 — топливный насос высокого давления
Рис.8.Последовательность затяжки болтов крепления головок цилиндров
Рис. 9. Фиксатор маховика в сборе:
1 — фиксатор; 2 — штифт; 3 — корпус; 4 — пружина
Рис.10. Схема положения меток, соответствующего началу подачи топлива в первом цилиндре.
1 — муфта опережения впрыска топлива; 2 — ведомая полумуфта привода; 3 — фланец ведомой полумуфты; 4 — болт; 5 — фланец ведущей полумуфты.
ПРИЛОЖЕНИЕ Г
эЛЕКТРОННЫЙ ВАРИАНТ вЫПУСКНОЙ ПИСЬМЕННОЙ ЭКЗАМЕНАЦИОННОЙ РАБОТЫ
Тема: Техническое обслуживание и ремонт механизма газораспределения двигателя автомобиля КАМАЗ-4310
1.Пояснительная записка к экзаменационной работе. 2. Технологическая карта ремонта газораспределительного механизма.
|
