Тележки
Тележка типа ТВЗ-ЦНИИ-М тип I (рисунок 2.2, а) обладает лучшими ходовыми качествами по сравнению с КВЗ-5 и КВЗ-ЦНИИ, большинство узлов и деталей которых использовано в новой конструкции.
Рисунок 2.2 - Тележка типа ТВЗ-ЦНИИ-М тип I а — общий вид; б — рама; в — надрессорная балка
Отличительной особенностью тележки типа является новый способ опирания кузова на скользуны 1 (рисунок 2.2, а), (не на подпятник, как это было принято в ранее проектируемых конструкциях вагонов). Кроме того, увеличен статический прогиб рессорного подвешивания до 220 мм вместо 120—190 мм в предшествующей конструкции. В результате удалось повысить конструктивную скорость движения до 180 км/ч при обеспечении необходимой плавности хода. Этот способ опирания кузова на тележки позволил также снизить массу надрессорной балки 2. С целью недопущения перекоса её при действии момента сил трения между скользунами предусмотрены поводковые устройства 3, связывающие надрессорную балку 2 с боковыми продольными балками 4 рамы тележки. Рама (рисунок 2.2, б) тележки — сварная Н-образной формы. Состоит из двух боковых продольных 1, двух средних поперечных 2, четырёх укороченных концевых поперечных 4 и четырёх вспомогательных продольных балок 3, предназначенных для крепления тормозной рычажной передачи. В средней части продольные балки замкнутого сечения из двух швеллеров № 20 сверху и снизу усилены листами стали толщиной 14мм, по концам этих балок приварены планки 5 с кольцами 13, служащие для центрирования и крепления шпинтонов, а посередине — кронштейны 9 для крепления гасителей колебаний и вертикальные скользуны 8 для ограничения поперечного перемещения надрессорной балки. Отверстия 10, предназначенные для установки подвесок люльки и 11, служащие для крепления предохранительных болтов центрального подвешивания, усилены накладками, рёбрами и обечайками. В средних поперечных балках 2 имеются усиленные шайбами и рёбрами жёсткости отверстия 12 для крепления предохранительных скоб надрессорной балки. Для подвешивания деталей тормозной рычажной передачи к поперечным средним 2 и 4 приварены кронштейны 6, в отверстия которых вварены втулки. Для ограничения продольных смещений надрессорной балки предусмотрены вертикальные скользуны 7, приваренные к средним поперечным балкам 2. Надрессорная балка (рисунок 2.2, в) тележки - сварная коробчатого сечения. Концевые её части уширены для обеспечения хорошей опоры на трёхрядные пружины центрального подвешивания и снабжены отверстиями 8, служащими для пропуска предохранительных болтов. Посередине балки укреплён подпятник 5, подпятниковое место усилено рёбрами 6 и планкой 7. В верхней части балки приварены коробки горизонтальных скользунов 4. Сбоку к ним прикреплены вертикальные скользуны 3, взаимодействующие со скользунами средних поперечных балок рамы тележки. По концам надрессорной балки расположены кронштейны 2 для направляющих поводков и кронштейны 7 для крепления гидравлических гасителей колебаний. Вертикальная нагрузка от кузова вагона передаётся через горизонтальные скользуны 4 надрессорной балки, между пятником и подпятником, соединёнными замковым шкворнем, должен быть вертикальный зазор 9 мм. В этом случае пятник и подпятник совместно с замковым шкворнем, состоящим из двух полушкворней, являются осью вращения тележки относительно кузова и служат для передачи тяговых и тормозных усилий от тележки к кузову, а также восприятия сил, возникающих от момента трения при прохождении кривых участков пути. Рессорное подвешивание (рисунок 2.3) тележки — двухступенчатое (аналогичное подвешиванию тележки КВЗ-5, КВЗ - ЦНИИ). Буксовая ступень(рисунок 2.3, а), включает в себя два одинаковых параллельно работающих комплекта, каждый из которых состоит из шпинтона 2, наружной 3 и внутренней 4 пружин и фрикционного гасителя колебаний. С целью уменьшения шумовых высокочастотных колебаний между наружной пружиной 3 и поддоном корпуса буксы 15 предусмотрены резиновые прокладки 1 и 9, защищаемые от истирания металлическими кольцами 5 и 8, приваренными к кожуху 6. В состав гасителя колебаний входят: сменная фрикционная шпинтонная втулка 13, вокруг которой расположены шесть фрикционных конусных секторов (клиньев) 14, заключённых между верхним и нижним опорными коническими кольцами 10, На верхнее кольцо воздействует внутренняя пружина 4, нижнее кольцо 10 через резиновую прокладку передаёт нагрузку на поддон корпуса буксы 15.Вовремя колебания рамы 1 тележки относительно буксы 15 происходит взаимное перемещение и возникновение сил трения между клиньями 14 и шпинтонной втулкой 13, фиксация которой осуществляется корончатой гайкой 11 и тарельчатой пружиной 12.
Рисунок 2.3 - Рессорное подвешивание тележки: а — буксовая ступень; б — центральная ступень Центральная ступень подвешивания оборудована люлькой, состоящей из двух параллельных комплектов, на которых расположена надрессорная балка 15. Каждый комплект включает две трёхрядные пружины 13, опирающиеся через прокладку 10 на поддон 12, подвешенный шарнирно к продольным балкам рамы посредством серёг 4 и подвесок (тяг) 3. Благодаря шарнирной опоре и радиальной поверхности верхней проушины подвесок 3 люлька может качаться через валик 2 поперёк и вдоль вагона, создавая плавное отклонение кузова. На случай обрыва подвесок 3 или серёг 4 предусмотрены предохранительные болты 9 с Т-образными головками, опирающимися вверху через резиновую прокладку 6 на продольные балки рамы. На их нижние концы навёрнуты гайки 11. От падения надрессорная балка защищена предохранительной скобой 14, а от её перекоса и смягчения продольных ударов, возникающих при прохождении кривых участков пути, каждый конец балки связан с рамой тележки упругим продольным поводком 1. Центральное подвешивание снабжено гидравлическими гасителями колебаний 7, размещёнными с каждой стороны тележки и шарнирно укреплёнными верхними концами к кронштейнам 5 боковых рам, а нижними — к кронштейнам 8 надрессорной балки. Расположенные под углом 35-45° к горизонтали, они способны гасить вертикальные и горизонтальные колебания надрессорной балки и кузова вагона. Опора кузова на тележку (рисунок 2.4, а) состоит из скользунов кузова 1 и тележки 2, взаимодействующих между собой. Скользун 2 через резиновую прокладку 4 опирается на дно коробки 3, укреплённой болтами к опоре 6 надрессорной балки, где она центрируется с помощью штыря 5. Такая опора повышает плавность хода вагона за счёт уменьшения боковой качки и гашения извилистого движения тележки. При этом момент трения между скользунами должен находиться в пределах 20—28 Н-м, обеспечивающий поворот тележки относительно кузова при прохождении вагона в кривых участках пути. Это достигается применением разнородных материалов: для скользуна кузова 7 применена сталь марки 40Х, а для тележки 2 скользун выполнен из серого чугуна СЧ 23-40. С целью недопущения задиров рабочие поверхности скользунов шлифуют и смазывают. Подобная конструкция опоры потребовала применения дополнительного устройства — направляющего упругого поводка (рисунок 2.4, б), предназначенного для упругого ограничения горизонтального перемещения надрессорной балки и возвращения её в центральное положение. Он состоит из трубчатой тяги 6 с левой и правой цапфами на концах, резиновых пакетов 2, заключённых между тарелей 3 и шайб 4. Зазоры между вертикальными продольными скользунами надрессорной и поперечными балками регулируют при помощи гаек 1 и 5 в пределах запаса резьбы на левой цапфе тяги 6.

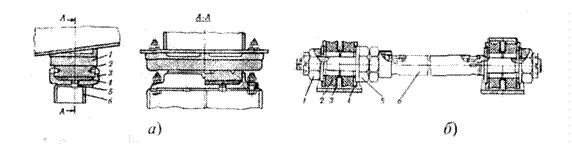

Рисунок 2.4 - Опора кузова на тележку ТВЗ-ЦНИИ-М тип I (а) и упругий направляющий поводок (б) типа ИВФД Тележки ТВЗ-ЦНИИ-М выпускаются двух типов: I тип предназначен для вагонов с массой брутто до 60 т; II тип — до 72 т. Тележка II типа аналогична по конструкции и отличается от I типа более мощной рамой, имеющей концевые поперечные балки. Она оборудована усиленными люлечными подвесками, удвоенным числом гидравлических гасителей колебаний, пружинами, имеющими больший диаметр прутков и др. Масса усиленной тележки увеличена на 0, 4 т, она имеет меньший статический прогиб по сравнению с тележкой I типа. Таким образом, основное преимущество модернизированных тележек состоит в увеличении поперечной жесткости рессорного подвешивания а также переход от 2 – х звенной шарнирно сочлененной люлечной подвески к однозвенной (поперечные колебания гасятся только за счет серег). При этом неподвижное (без поворотов в поперечном направлении) закрепление тяги – подвески достигается особым конструктивным исполнением узла соединения с рамой тележки.
Рисунок 2.5 – Люлечная подвеска тележки ТВЗ-ЦНИИ-М тип I модели 68-875
Тяга-подвеска 1 соединена с серьгами 7 валиком 4. Серьги в верхней и нижней частях связаны валиками (4 и 6) с опорными шайбами 5. Поперечные колебания люльки осуществляются в этом случае только за счет серег. Неподвижное без поворотов в поперечном направлении закрепление тяги-подвески достигается соответствующим конструктивным исполнением узла соединения ее с рамой тележки. В таком узле тяга-подвеска, имеющая Т-образную головку, опирается на рамку 2, установленную внутри боковой балки рамы на специальные вкладыши 3, приваренные к нижним полкам швеллеров боковой балки рамы. Наклонные сферические поверхности заплечиков Т-образной головки и сферические выемки на рамке исключают поворот тяги-подвески в поперечном направлении и в то же время обеспечивают свободный поворот ее в продольном.
Таблица 2.1 - Техническая характеристика тележек пассажирских вагонов
На случай обрыва подвесок люльки и падения поддона с пружинами предусмотрено предохранительное устройство (рисунок 2.5), состоящее из четырех скоб 7. Скобы закрепляются на боковых балках рамы и обхватывают снизу крюки поддона. Под некотловую сторону вагона подкатываются тележки модели 68-875; под котловую - 68-876, которая оборудуется ТРКП к генератору от торца оси. Тележки моделей 68-4065 (68-4066) – подкатываются под вагоны с системой кондиционирования воздуха. Тележка типа ТСК-1 (рисунок 2.6, а) предназначена для пассажирских вагонов, обращающихся в поездах со скоростями движения до 200 км/ч. Она разработана Тверским вагоностроительным заводом (ТВЗ) в 1979 г. для вагонов поезда " Русская тройка" (РТ-200). Особенность устройства тележки ТСК-1 заключается в устройстве центрального подвешивания, в котором используются пневматические рессоры 4 диафрагменного типа с резинокордной оболочкой диаметром 580 и высотой 170 мм и осуществлено раздельное гашение вертикальных и горизонтальных колебаний с помощью соответствующих гидравлических демпферов 3 и 11. В центральном подвешивании установлены вертикальные и горизонтальные гидравлические гасители колебаний, шарнирно соединяющие надрессорную балку 3 с рамой 5 тележки и обеспечивающие раздельное гашение колебаний в вертикальной и горизонтальной плоскостях. Кузов вагона опирается на скользуны, что вызвало необходимость связи надрессорной балки с рамой тележки упругими поводками с резинометаллическими шарнирами по концам. В буксовом подвешивании установлены также гидравлические гасители колебаний 6 и поводки 8, связывающие кронштейны букс 7 с рамой тележки 1. Статический прогиб рессорного подвешивания от нагрузки брутто составляет 280 мм. Продольные балки рамы тележки коробчатого сечения изогнуты посередине и соединены поперечными балками 13. Их внутренние полости использованы в качестве дополнительного воздушного резервуара. Надрессорная балка 4, имеющая по концам сферические углубления для опирания на рессоры, связана с рамой тележки продольными поводками 15 и снабжена пластмассовыми скользунами 14 с резиновыми прокладками.
Рисунок 2.6 - Тележка типа ТСК-1
Для смягчения продольных и боковых сил от кузова к тележке вместо пятника и подпятника устроен упругий шкворень. Гибкость рессорного подвешивания тележки 1, 43 м/МН. Параметры сопротивления гасителей колебаний: вертикального – 350 Н∙ с/см; горизонтального - 250 Н∙ с/см; буксового - 200 Н∙ с/см. Пневморессоры могут деформироваться в поперечном направлении на 40 мм. На последних 10 мм деформации в работу включаются резинометаллические ограничители, установленные в надрессорной балке. Рабочее давление в рессорах 0, 56 МПа. Питание их производится по воздухопроводу через регуляторы высоты кузова. Тележка оборудована дисковым тормозом, предназначенного для всех видов служебного торможения, и магниторельсовым для экстренного торможения, а также колодочным устройством для очистки поверхности катания колес перед торможением. Дисковый тормоз состоит из цилиндров 16, дисков 12 и клещевых механизмов 17; магниторельсовый – из цилиндров 2 и башмаков 10. Буксовое подвешивание аналогично по конструкции подвешиванию тележки КВЗ-ЦНИИ, но имеет гидравлические гасители колебаний и поводки, связывающие кронштейны букс с рамой тележки. Так как передается большая часть продольного и поперечного усилий, изменена конструкция шпинтонов. Колёсные пары — специальные, их колёса имеют новый профиль поверхности катания с конусностью 1: 100; 1: 20; 1: 7 и углом скоса рабочей грани гребня 65° вместо 60° в типовых колёсных парах. Шейки оси удлинены для размещения третьего упорного подшипника. Тележка оснащена противоюзным электронным устройством. База – 2500 мм, масса – 7500 кг.
|
