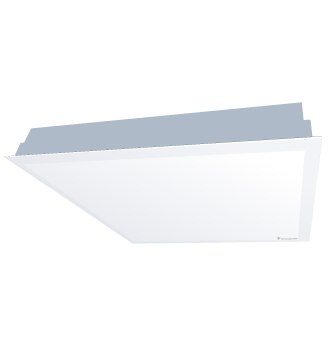

Светодиодный светильник ТИС-15М1(2)Д-II-80
|
|
| Производитель: Группа компаний «Светлана-Оптоэлектроника», Россия. Гарантия: 7 лет. Потребляет (в зависимости от модели): 38/55 Вт Область применения: Предназначен для общего внутреннего освещения производственных, общественных, административных зданий. Крепления: Светильник устанавливается в подвесные потолки типа Armstrong с размером ячейки 600х600 мм. Либо как накладной на потолки. Аналоги: Люминесцентные ламповые светильники типа: ЛВО 4х18; ARS/R 418. Дополнительная информация: Светильник может комплектоваться одним из пяти вариантов рассеивателя: 1 — матовый, 2 — колотый лед, 3 — жемчуг, 4 — пирамида, 5 — соты, (молочный для модели ТИС-15М1Д-II-80-3000). |
| Светильник имеет возможность работы совместно с ручным светорегулирующим устройством (РСУ-01), либо с автоматическим светорегулирующим устройством (АСУ-03). Благодаря наличию входа управления световым потоком, имеется возможность регулировать световой поток светильника в пределах от 10% до 100%. | |
| Технические характеристики |
| Модификация светильника | ТИС-15М1(2)Д-II-80-3000 | ТИС-15М1(2)Д-II-80-4000 |
| Номинальный световой поток, лм | ||
| Потребляемая мощность, Вт | ||
| Тип КСС по ГОСТ Р 54350-2011 | Д | |
| Класс светораспределения по ГОСТ Р 54350-2011 | П | |
| Коррелированная цветовая температура, К | 2900÷ 3200, 3700÷ 4300 | |
| Индекс цветопередачи | ||
| Коэффициент пульсации светового потока, не более, % | ||
| Величина условного защитного угла, ° | ||
| Номинальное напряжение питания переменного тока (AC) / 50 Гц, В | ||
| Допустимый диапазон напряжения питания постоянного тока (DC), В | 127 ÷ 260 | |
| Допустимый диапазон напряжения питания переменного тока (AC) / 50 Гц, В | 90 ÷ 260 | |
| Коэффициент мощности | 0, 92 | |
| Диапазон рабочих температур, °С | +1 ÷ +40 | |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ4 | |
| Условия хранения по ГОСТ 15150-69 | ||
| Условия транспортирования по ГОСТ 23216-78 | Л | |
| Степень защиты от внешних воздействий по ГОСТ 14254-96 | IP20 | |
| Класс защиты от поражения электрическим током по ГОСТ Р МЭК 60598-1-2011 | II | |
| Габаритные размеры, мм | 595х595х80 | |
| Масса, кг, не более | 4, 0 | |
| Тип монтажа | встраиваемый, накладной | |
| Гарантийный срок хранения, лет | ||
| Гарантийный срок эксплуатации, лет |
Световые конические пучки
Кривые силы света
| Установка и монтаж светильника |
1. Установка светильника в ячейку подвесного потолка типа «Армстронг»:
- вынуть рассеиватель из направляющих, снять с рассеивателя защитную пленку (при наличии);
- поместить светильник в ячейку подвесного потолка;
- провести провод питания и провод управления через изоляционную втулку в задней стенке светильника и подключить их к клеммной колодке. Контакты колодки имеют маркировку. Соблюдение полярности подключения проводов управления обязательно (контакты колодки “A+” и “В-”);
- приподняв светильник, установить рассеиватель;
- прикрепить к корпусу угловую планку, фиксирующую рассеиватель, с помощью двух пластиковых заклепок.
2. Установка светильника на потолок (накладной вариант использования):
- вынуть рассеиватель из направляющих, снять с рассеивателя защитную пленку (при наличии);
- провести провод питания через изоляционную втулку в задней стенке светильника;
- закрепить светильник на потолке при помощи 4-х саморезов (в комплект поставки не входят);
- подключить провод питания и провод управления (при наличии) к клеммной колодке. Контакты колодки имеют маркировку. Соблюдение полярности подключения проводов управления обязательно (контакты колодки “A+” и “В-”);
- установить рассеиватель, после чего прикрепить к корпусу угловую планку, фиксирующую рассеиватель, с помощью двух пластиковых заклепок.
3. В случае использования светильника совместно с РСУ-01 (АСУ-03) подключить светильник к Устройству в соответствии с Руководством по эксплуатации РСУ-01 (АСУ-03). К одному светорегулирующему устройству допускается параллельное подключение до 50 светильников.
4. Не допускается подключение светильника к питающей сети через диммер (светорегулятор).
5. Светильник не требует обслуживания в течение всего срока службы.
| Комплект поставки |
| Наименование | Количество, шт. |
| Светильник | |
| Руководство по эксплуатации | |
| Угловая планка | |
| Заклепка пластиковая для укрепления угловой планки |
